M2816-曲庄沟渡槽墩式支承矩形槽身方案设计 下载积分：50　资料编号： M2816

作品包括:

Word版设计说明书1份

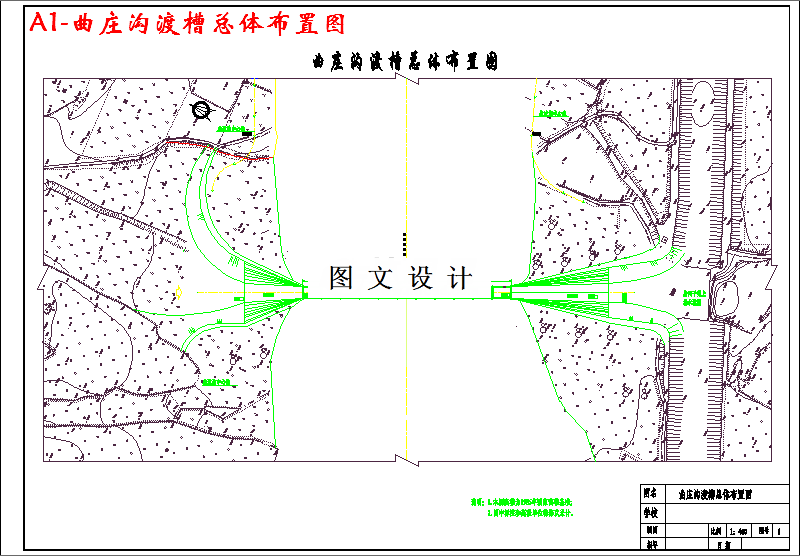

CAD版本图纸，共4张

摘要

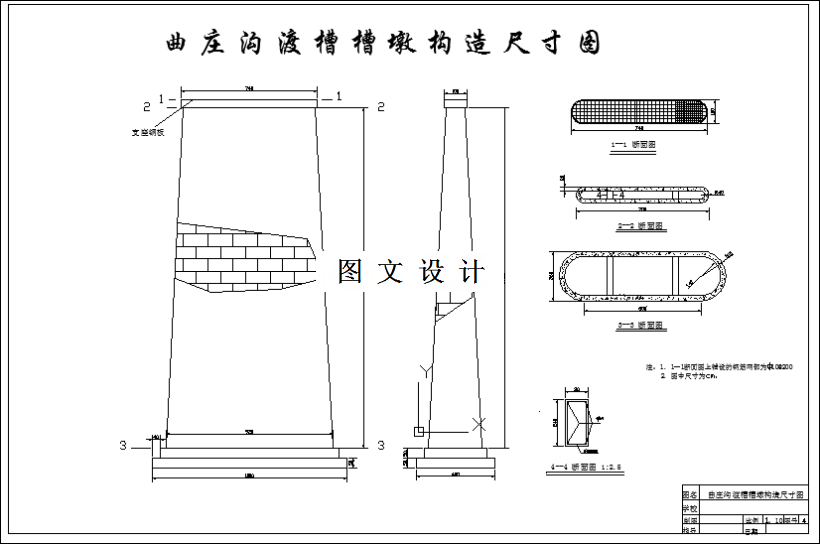

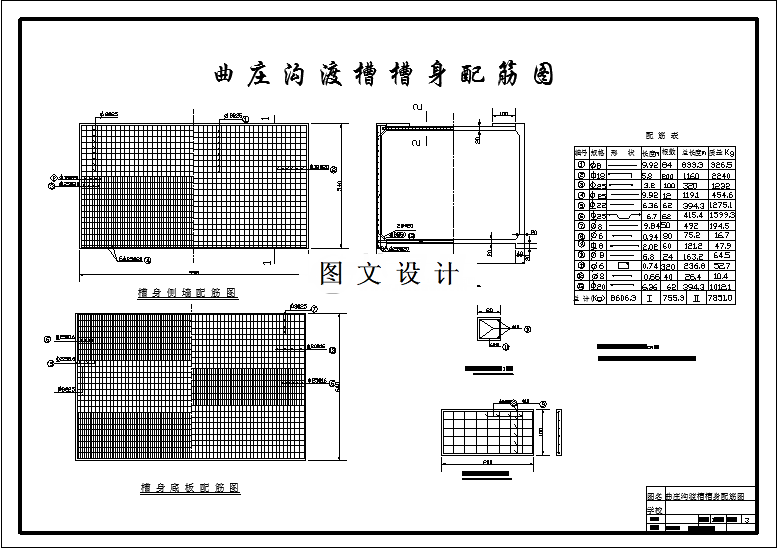

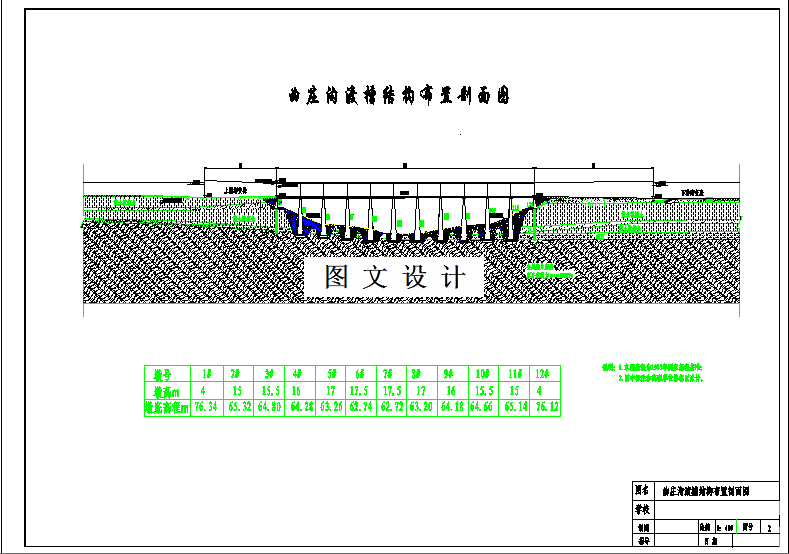

本设计的任务主要有两项，一是根据地质地形条件，初拟两种不同类型的跨越河流的建筑物型式，并通过技术经济比较，从中选择经济合理，安全可靠的可行性方案；二是根据选定的方案，确定结构尺寸，经指导教师认可后，进行水力与结构计算。 方案论证主要对拱式U形断面渡槽和梁式矩形断面渡槽进行了论证,最后选定了梁式矩形断面渡槽。确定的方案设计主要包括了槽身的整体布置、纵剖面设计、槽身的设计、支承结构设计等。整个渡槽长110m,分为11 跨，每跨10m，设计流量90m3/s，加大流量134m3/s。坡度为1/500。槽身为普通钢筋混凝土结构，矩形断面带拉杆，槽身净宽6m，净深4.8m，侧墙厚20cm,高5.4m，底版厚20cm,拉杆为20cm×20cm的方形断面，间距2m。在主河槽段由于离地面距离大又有过水要求采用空心圆矩形断面的混凝土墩，共10个，墩身最大高度17.5m，四周以20：1的坡度向下扩展。渡槽两端设重力式槽台，纵剖面为一侧直立的梯形断面，槽台高4m。本设计计算的部分主要包括渡槽的水利计算、槽身要求工况下的内力配筋计算、在横向风压下的稳定演算、抗裂验算、吊装验算；槽墩的墩身应力验算、在横向风压下基底的稳定和应力验算，槽台的应力及稳定验算。
