M2818-某水利枢纽混凝土实体重力坝方案1Bb设计 下载积分：50　资料编号： M2818

作品包括:

Word版设计说明书1份

任务书一份

CAD版本图纸，共4张

摘要

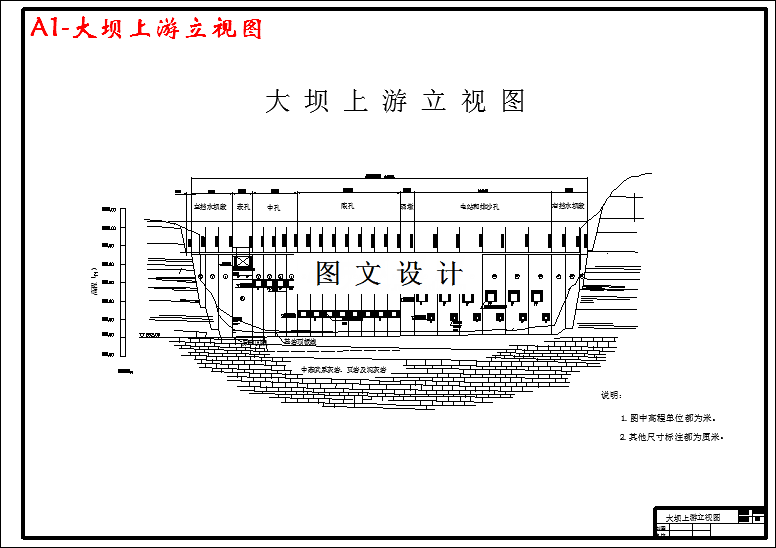

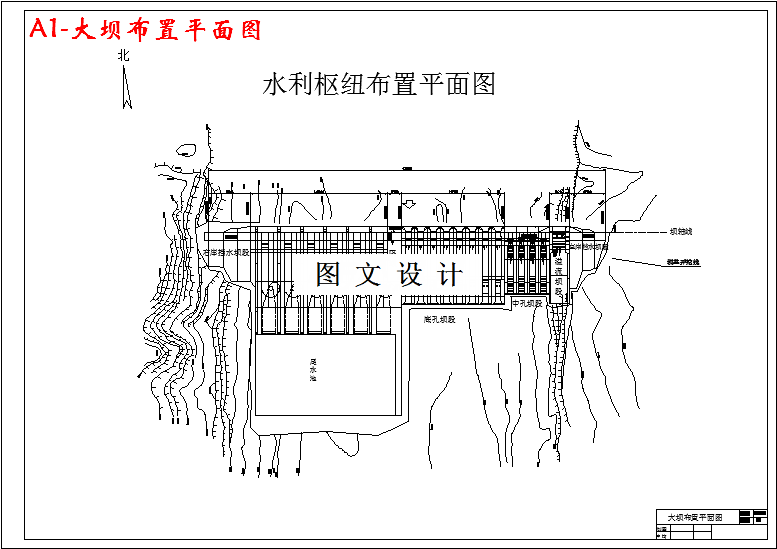

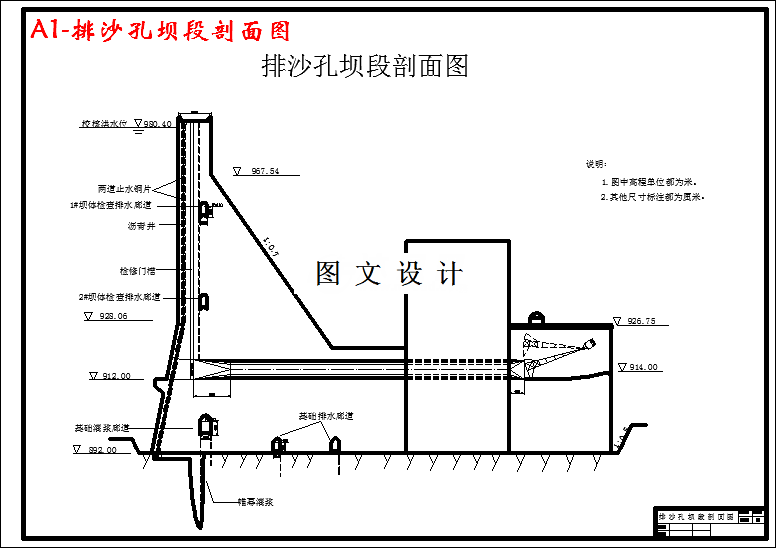

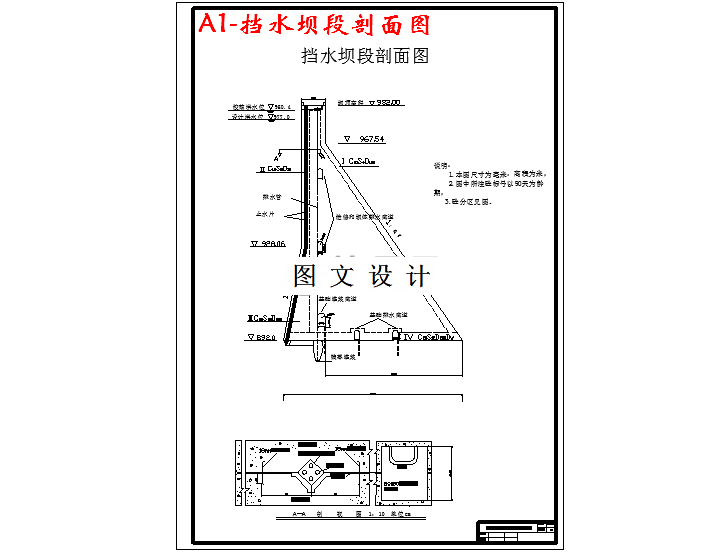

本设计的主要任务主要是：枢纽布置，坝体布置，剖面设计，水力计算，稳定校核及细部构造设计，地基处理方案。（1）根据地质、地形条件和枢纽建筑物的作用，通过分析比较进行坝线、坝型的选择，确定最适宜建坝位置。（2）确定坝顶高程和坝体长度，简略绘制枢纽平面布置图及上游立视图。（3）进行泄水能力验算，在满足安全泄流要求的前提下，确定各孔口尺寸及墩厚。（4）进行各坝段的剖面设计，包括：拟定坝体剖面，设计孔口尺寸，进口曲线等，并绘制设计图。（5）进行消能计算和压坡线计算，确定其满足要求。（6）进行抗滑及应力验算，确保坝体安全。（7）进行细部构造设计和地基处理设计，包括：混凝土强度分区、分缝、止水、廊道、排水及开挖、清理、灌浆、断层处理，并绘制有关设计图。
