M2828-引水式水电站整体结构设计 下载积分：50　资料编号： M2828

作品包括:

Word版设计说明书1份

外文翻译一份

CAD版本图纸，共4张

摘要

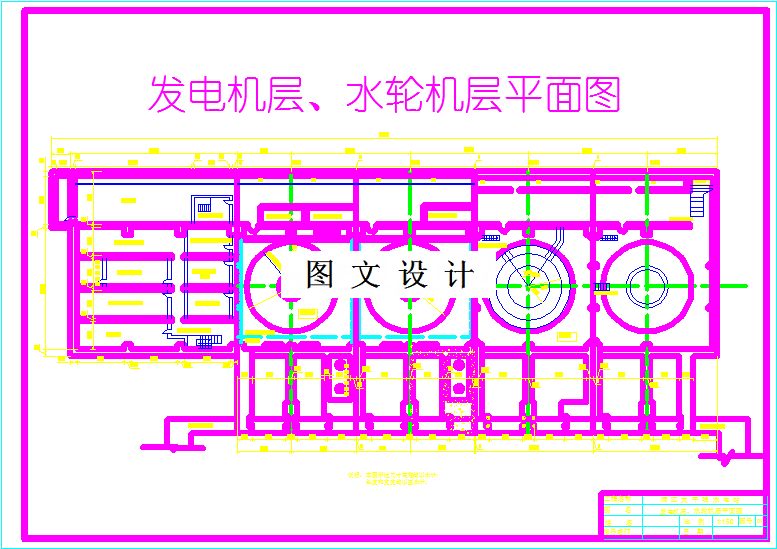

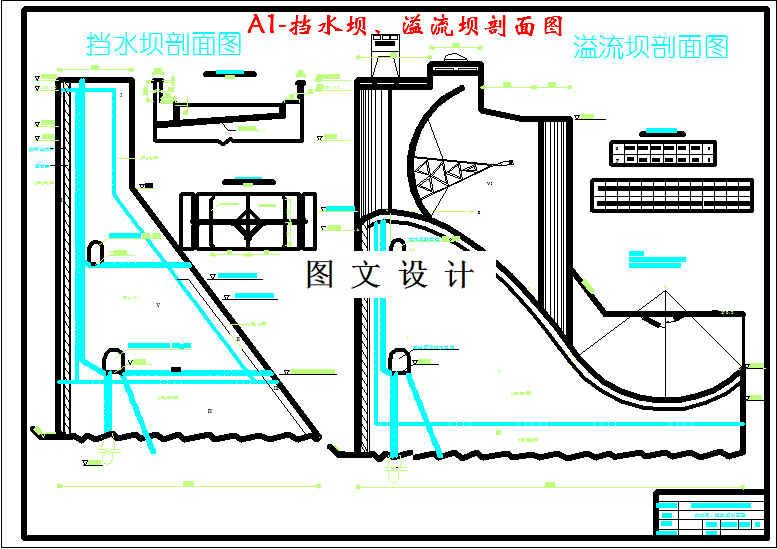

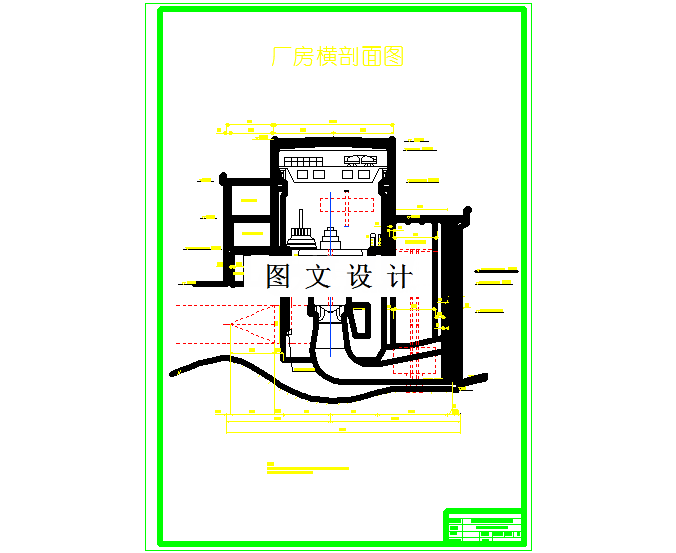

本电站由拦河坝、引水系统、电站厂房三部分组成，设计分为四个部分。 第一部分，太平哨水电站将在负荷曲线的尖峰位置上工作，并应适当担任一部分备用容量，为此，本电站的利用小时数不宜过高，可控制在2500小时左右或更低些，可结合机组选择合理确定。最后确定太平哨水电站的装机容量N为16万千瓦，保证出力2.5万千瓦，年发电量4.3亿度，年利用小时数2680小时。特征水头：最大水头38.1米，最小水头34.6米，设计水头36.2米，加权平均水头36.2米，发电机效率98%。尾水位152.6米。电站机组选型，单机容量为4万kw，采用混流式水轮机，型号为HL240,发电机采用SF45-56/900. 调速器型号DT-100型电器液压型调速器；油压装置YZ-4分离式油压装置。 第二部分，拦河坝设计，采用混凝土重力坝，大坝分为挡水段、泄流段和排沙段,其中档水段高程195.8m，最大开挖高程157m。泄流段堰顶高程181.5m，工作桥高188.5m，表孔为17孔，12*10.5型式，工作闸门为弧形，排沙段底孔为4孔，4*3.5型式。在溢流坝的剖面设计中，设计了溢流坝面的顶部曲线段、中间直线段和下部反弧段的曲线。溢流坝顶的上部结构布置包括闸墩、工作闸门、检修闸门、交通桥及工作桥。此外还包括坝体分区，标号选择，分缝与止水，廊道系统与排水系统的布置，坝顶构造及地基处理等细部构造。 第三部分，引水系统，由隧洞、调压室、压力管道组成，遂洞进水口高程171m。由于时间关系，只做布置图。 第四部分，电站厂房部分，本节主要根据地形、地质、水文、施工、管理等资料进行定性分析比较确定厂区枢纽布置方案，即主厂房，变压器、开关站的相对位置。 根据太平哨水电站地形图，安装间布置在厂房的右侧，变压器场亦布置在厂房的右侧，副厂房布置在主厂房的上游侧。主厂房剖面设计又称竖向设计，主要解决垂直方向空间处理上有关问题合理的确定主、副厂房上下游结构各部分的高程，满足通风，采光需要及发电、配电的合理安排。
