Z1137-向阳口二级水电站初步设计 下载积分：50　资料编号： Z1137

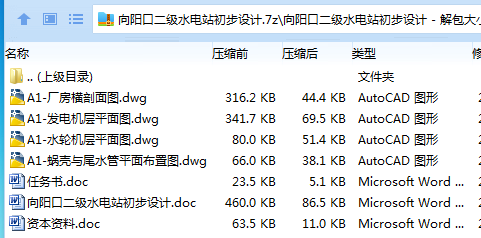

作品包括:

Word版设计说明书1份，共37页，约17000字

任务书一份

CAD版本图纸，共4张

摘要

本设计为向阳口二级水电站厂房设计与仿真，该电站为引水式日调节电站，在华北电网上担任峰荷与调相任务，对改变华北地区用电紧张状态，充分合理利用水能资源，缓解电力系统高峰供电的紧张状态起积极作用，向阳口II级电站的兴建，对提高京津唐电力系统的灵活性，充分利用水能，具有十分重要的意义。电站首部为拦河坝，位于丰沙线沿河城车站和幽州车站之间的大青岩坝址上游距幽州车站2.8km，下有距沿河城车站3.2km，拦河坝采用重力坝，

电站首部为拦河坝，位于丰沙线沿河城车站和幽州车站之间的大青岩坝址上游距幽州车站2.8km，下有距沿河城车站3.2km，拦河坝采用重力坝，

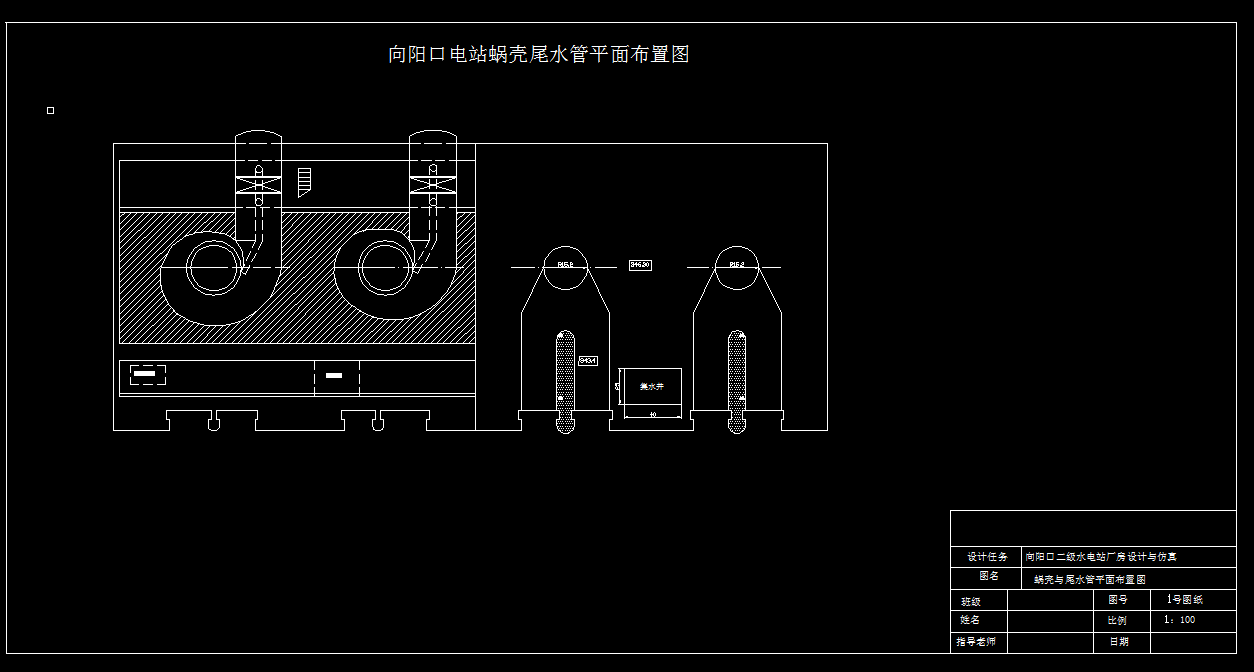

本设计主要包括：最大水头确定水轮机的特征水头：、最小水头、设计水头。由电站的正常蓄水位，下游水位和死水位就可以求得水轮机的特征水头。机组台数可以根据单机容量求得。根据电站的主要水力特点以及水轮机系列型谱，参照单机容量确定水轮机型号。计算并选择了水轮机的转轮直径和水轮机的转轮转速，并且计算出了安装高程，吸出高等参数。由水头选择蜗壳类型，确定蜗壳的主要参数：包角大小、断面形状、进口断面流速。通过水力计算（其中中间断面的顶角点、底角点采用直线变化规律），确定各中间断面尺寸。根据电站要求选择弯肘型尾水管。本设计采用标准混凝土肘管，参照标称直径确定各部分尺寸。

枢纽布置中包括综合地质、地形、水文等各方面的要求，确定坝型、坝线以及枢布置，尤其是厂房的布置进行了仔细的研究讨论，最后确定厂房布置在右岸，溢流坝布置在左岸。此外还进行了开挖，地基处理等问题的设计。

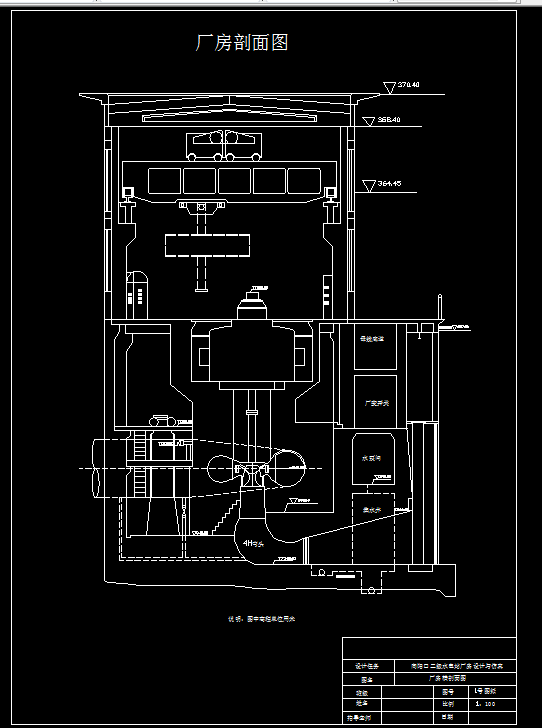

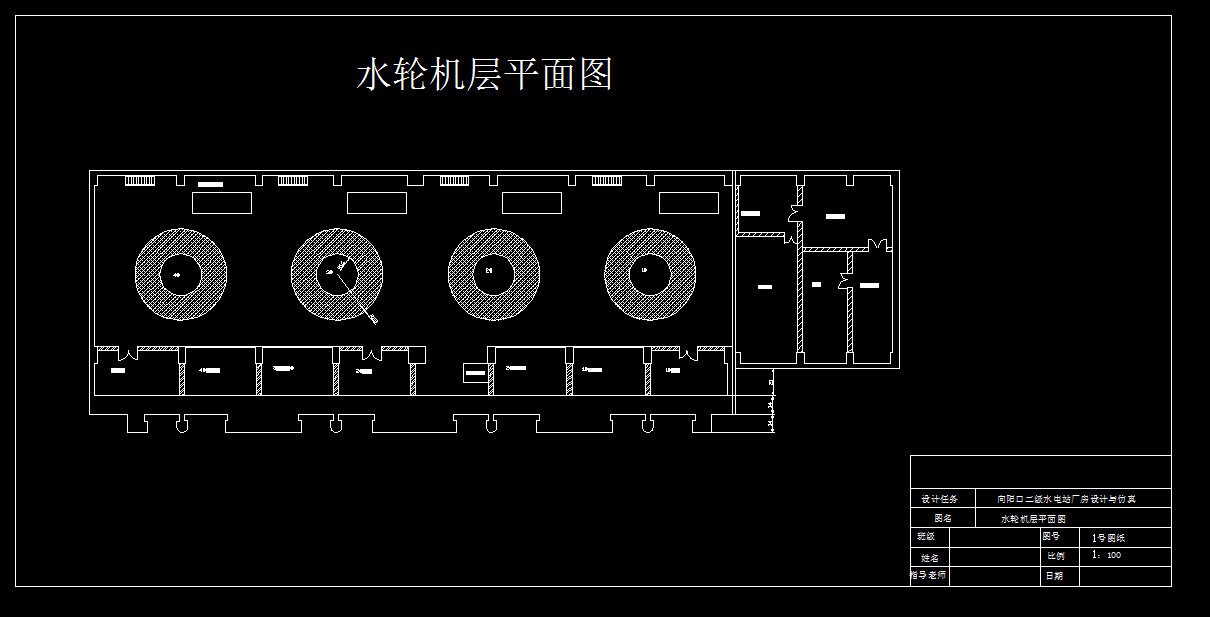

厂房布置中包括确定了厂房各层高程，主厂房、副厂房、安装间的平面尺寸，以及发电机层、水轮机层、尾水管层的平面布置。此外还有桥吊、房顶及一些细部构造的设计。

本设计所有设计内容均是按所学水工建筑物和水电站的基本知识所设计，所有设计均符合现行设计的有关规范规定。

关键词：蜗壳；尾水管；装机容量；转轮直径；安装高程；厂房布置；水电站。

目录

摘要 1

ABSTRACT 2

1 工程概况 4

1.1 工程概况 4

1.1.1 流域概况 4

1.1.2 流域开发概况 4

1.1.3 该枢纽的兴建在国民经济中的意义 4

1.2 水库及主要建筑物的特征 4

2 基本资料 6

2.1 水文特征 6

2.1.1 年径流 6

2.1.2 设计洪水 6

2.1.3 年沙量及气象 7

2.2 工程地质 8

2.2.1地质概况 8

2.2.2 厂区工程地质条件和问题 8

2.2.3 对外交通 9

2.2.4 建筑材料 9

3水轮机选型设计 10

3.1机组台数与单机容量的选择 10

3.1.1机组台数的选择 10

3.1.2单机容量的选择 11

3.2 水轮机特征水头的确定 11

3.2.1 最大水头Hmax 11

3.2.2最小水头Hmin 12

3.2.3设计水头Hr 12

3.2.4加权平均水头Hav 12

3.3水轮机型号及主要参数的选择 12

3.3.1水轮机型号选择 13

3.3.2 HL220型水轮机方案的主要参数选择 13

3.3.4 两种方案的比较分析 16

3.4 蜗壳的形式和尺寸的确定 17

3.4.1 蜗壳形式的选择 17

3.4.2 混凝土蜗壳设计理论 17

3.4.3 蜗壳尺寸的计算 18

3.5 尾水管形式和尺寸的确定 19

3.5.1尾水管形式的选择 19

3.5.2尾水管尺寸的确定 19

3.6 调速器和油压装置的选择 20

3.7 发电机的选择 20

3.7.1 发电机的形式 20

3.7.2 水轮发电机的尺寸和重量 21

4.水电站枢纽的总体布置 23

4.1 厂房枢纽布置 23

4.2 厂房建筑物的组成 24

4.2.2 水电站厂房的基本类型 24

5水电站厂房设计 24

5.1 厂房构造 24

5.2 主厂房的上部结构 25

5.2.1 屋顶 25

5.2.2 构架 25

5.2.3 吊车梁 25

5.2.4 外墙 25

5.2.5 楼板 26

5.3 主厂房的下部结构 26

5.4 主厂房平面设计 26

5.4.1 主厂房长度的确定 26

5.4.2  主厂房宽度的确定 27

5.6 副厂房的布置与设计 28

浅谈水利水电工程施工管理 29

2000C HYDROPOWER ENGINEERING CONSTRUCTION MANAGEMENT 32

结束语 34

谢辞 35
