M2889-某中心渔港重力式码头结构设计 下载积分：50　资料编号： M2889

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

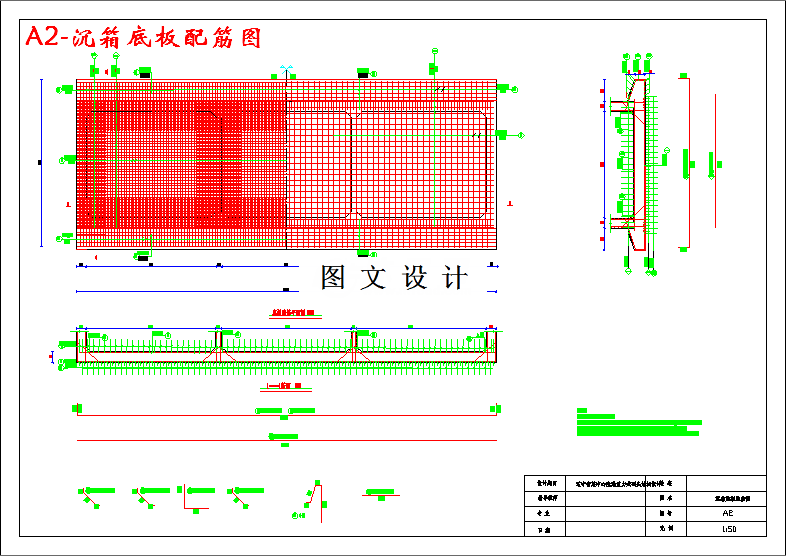

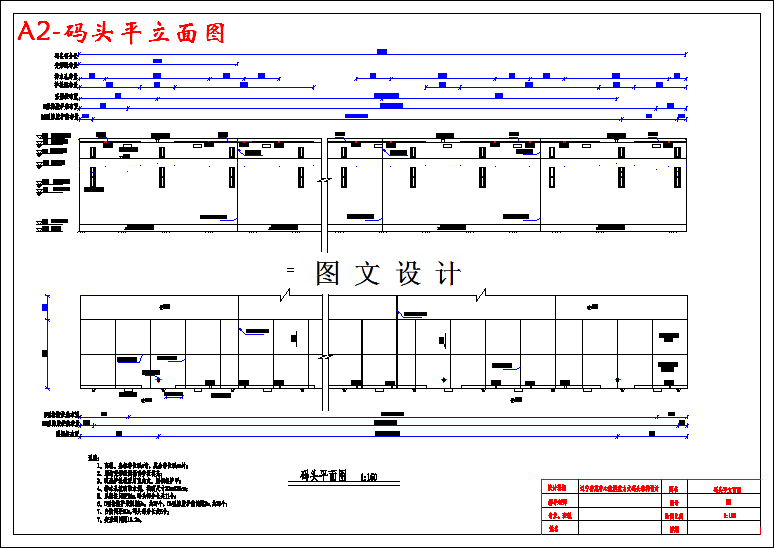

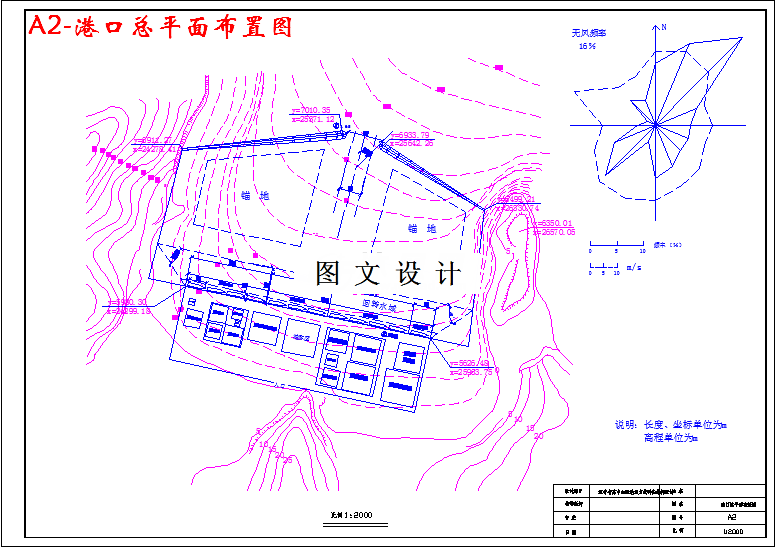

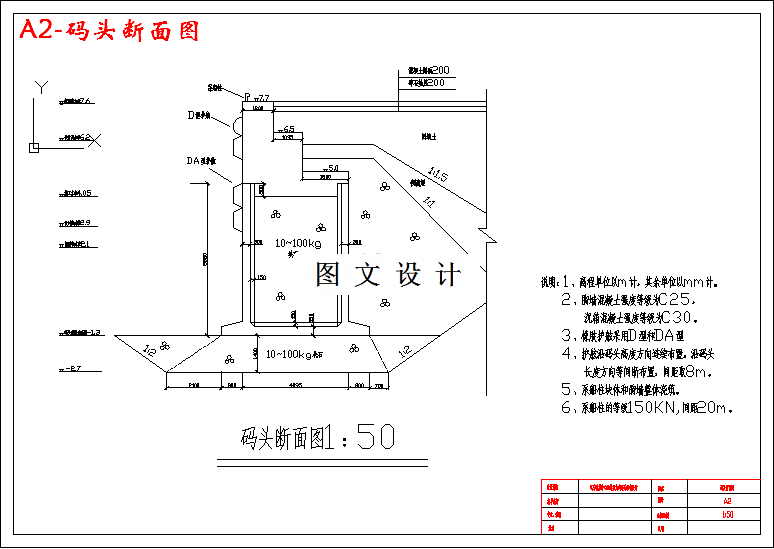

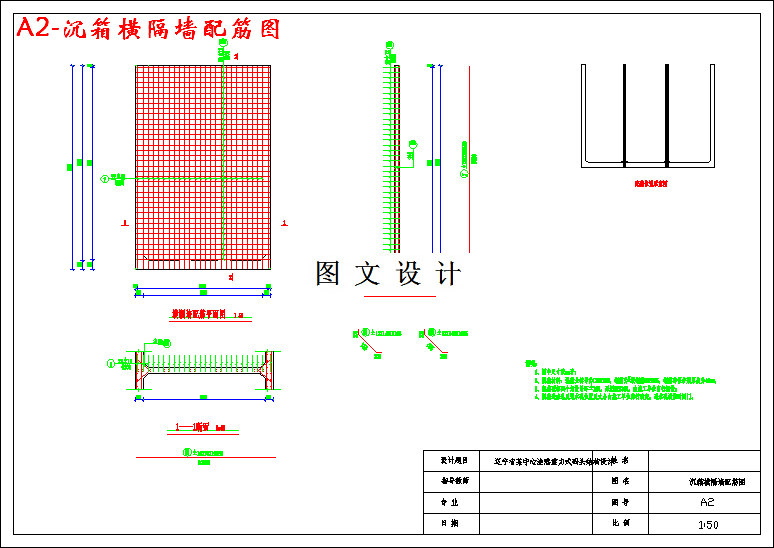

CAD版本图纸，共7张

摘要

这次的设计是根据任务书中给出的原始数据及相关资料，对某中心渔港重力式码头进行方案的选择和结构的设计，并且对我所设计的沉箱进行了内力的计算及配筋。通过对我所要设计的码头的地理、地形条件，地质勘查情况（岩、土的力学性能等）进行了分析，而且把它们的优点以及缺点进行了结合，确定了渔港码头采用重力式沉箱结构。在设计中，先进行原始资料分析，然后根据设计任务书给出的其它水位值，再结合相关规范，确定码头的顶高程和码头底高程，再根据经验公式以及参考算例，通过这些绘制出码头断面图，由断面图开始进行计算。在进行的设计中，首先确定了沉箱的外形以及它的尺寸，然后再进行作用荷载的分析及对作用力的计算，按永久作用、可变作用和偶然作用列出码头荷载的标准值，绘制出一张荷载汇总表，在此基础上进行沉箱的浮游稳定性验算，抗滑、抗倾稳定性验算，基床和地基承载力验算，码头整体稳定性验算，根据验算结果对沉箱外形尺寸和基床厚度进行修改。最后，我对沉箱的前面板和沉箱底板进行配筋计算和抗裂验算。最后用AUTO CAD绘制出平面图，配筋图等。
