M2909-石脑油再沸器设计 下载积分：50　资料编号： M2909

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

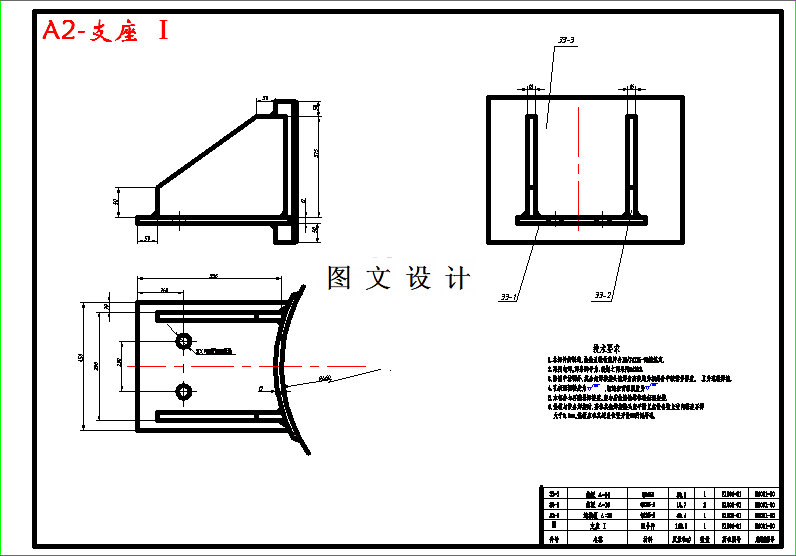

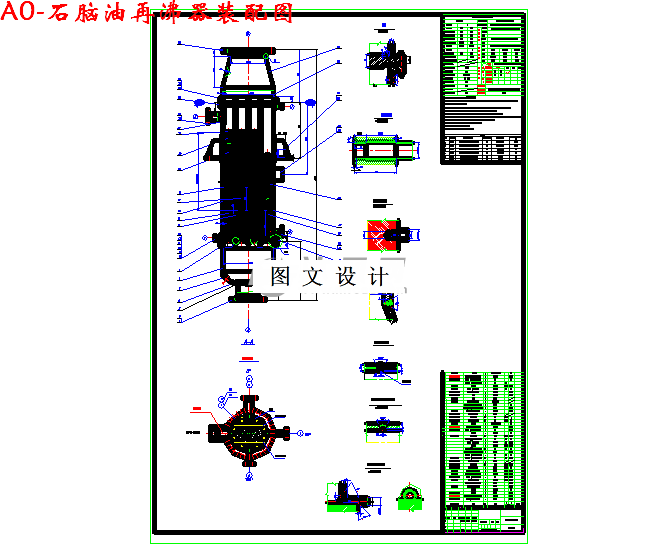

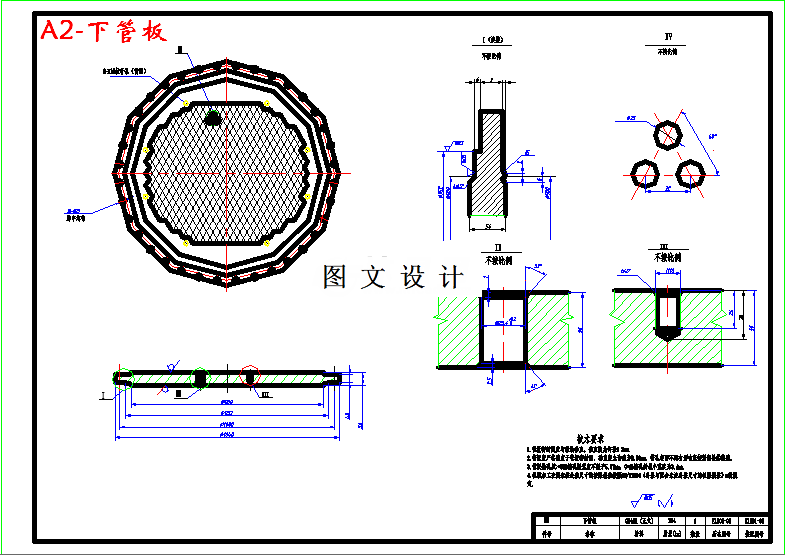

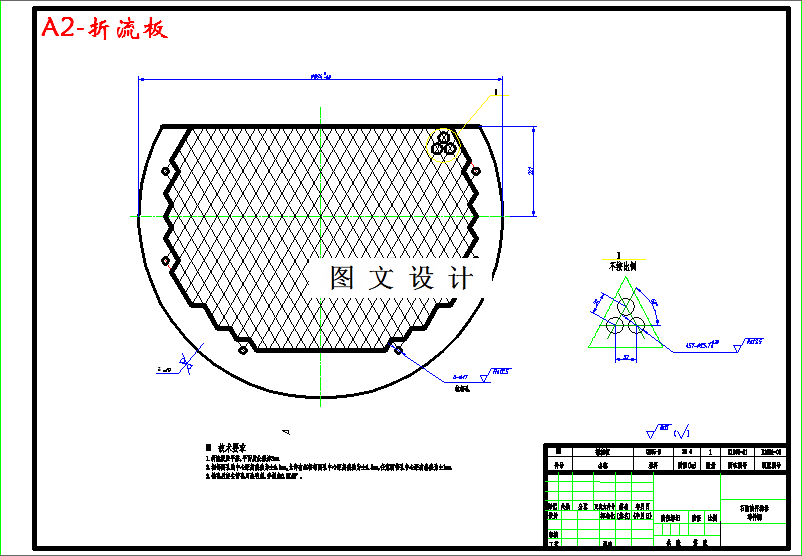

CAD版本图纸，共11张

摘要

换热器是一种完成对冷热流体能量传递互换的设备,它的应用无论在工业部门还是民居、航天等方面的应用都十分广泛,其中管壳式换热器在这些行业中占据主导地位。常用的管壳式换热器类型大概可分为四类:固定管板式换热器、U型管式换热器、浮头式换热器与填料函式换热器。本次设计为石脑油再沸器,其类型属于固定管板式换热器。主要特点为便于清洗与检修,适合对有腐蚀性的介质进行换热。其工作为完成壳程的水蒸气与管程的石脑油的换热,使介质温度达到生产需求。主要结构包括:管箱、管板、传热管、折流板及壳体等。本设计介绍了换热器目前在国内外的发展趋势与现状,并提出了对其的看法与建议。同时具体介绍了固定管板式换热器的结构与优缺点。并对本次课题进行了主要的结构设计与强度设计,过程中需要查询的数据主要选用最新的国家标准,包括对石脑油再沸器的管程与壳程的结构设计与强度设计的数据来源。主要的的结构设计包有封头、换热管、管板、管箱与管板和壳体的连接、接管等的设计。主要的强度设计有筒体、管箱、管板与法兰等的设计。并在过程中对设计结果进行校核与圆整,以达到生产工作要求。
