M2910-BEM600固定管板式戊烷产品冷却器设计 下载积分：50　资料编号： M2910

作品包括:

Word版设计说明书1份

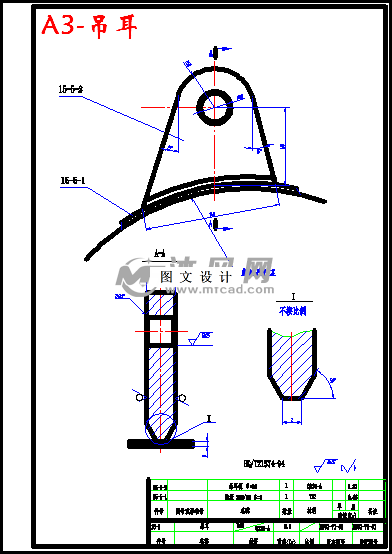

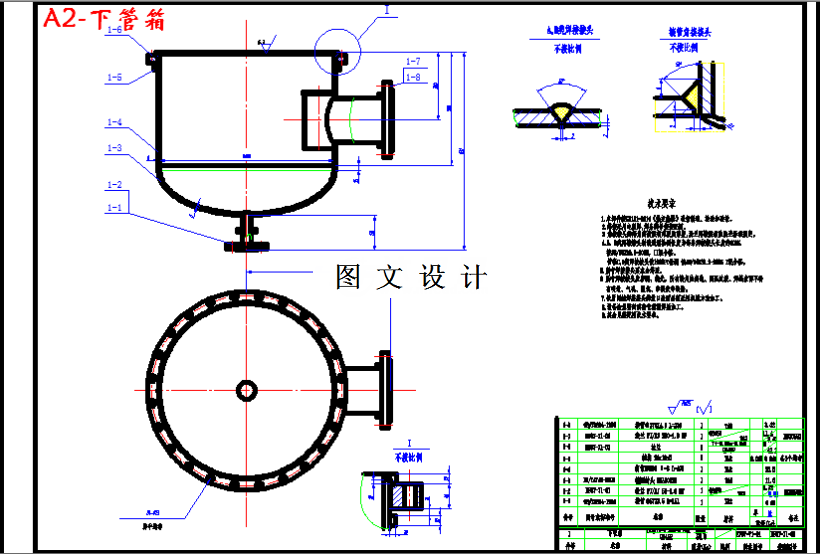

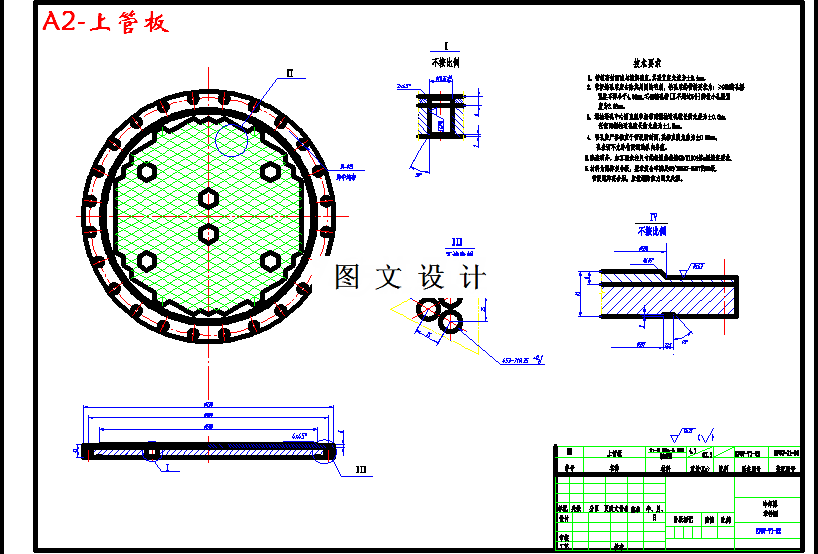

CAD版本图纸，共9张

摘要

管壳式换热器是目前应用范围比较广泛的一种换热器。管壳式换热器结构坚固，易于制造，成本较低，适应性广，可靠性高，选材范围广，能承受较高的操作压力和温度。 本课题为戊烷产品冷却器设计，其结构为固定管板式。设计全部按照GB150-2011《压力容器》和GB151-2014《热交换器》标准进行。采用常规设计的方法，对换热器进行结构设计和强度设计。参照各种参考文献，进行换热器工艺方案设计。 本次设计的换热器参数如下，公称直径为600mm，其壳程的介质是循环水，最高工作压力为0.5Mpa，设计压力为0.6Mpa，设计温度为54℃；管程的介质是戊烷，最高工作压力为1.0Mpa，设计压力为1.1Mpa，设计温度为84℃。其目的是将戊烷冷却到所需温度。 本次设计换热器的强度计算主要包括：筒体、换热器的封头的强度计算，容器的开口补强计算，容器的法兰、垫片和螺栓的校核计算，换热器管板强度计算等。 换热器的工艺方案主要包括：换热器壳体、封头备料和成形工艺方案设计，容器法兰、换热器管板和折流板的机械加工工艺方案设计，换热器管箱、壳体、管束及换热器总组装工艺方案等。
