M2971-某钨矿4000td选矿厂破碎车间初步设计 下载积分：50　资料编号： M2971

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

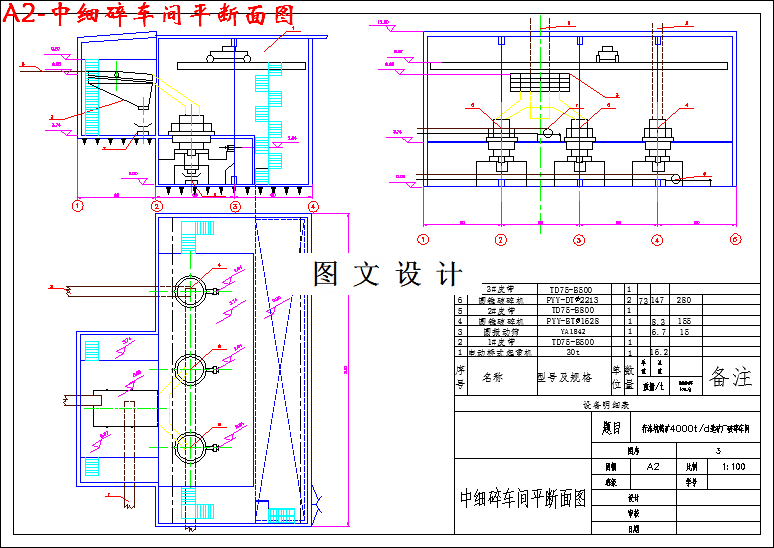

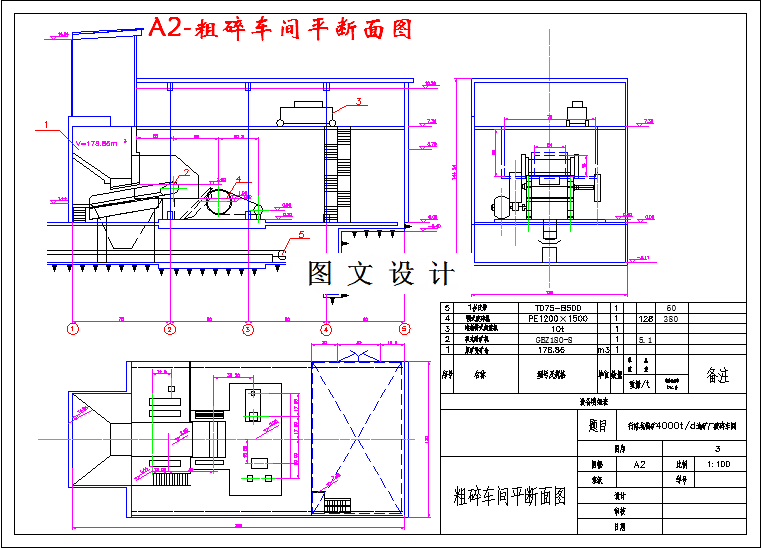

通过流程方案选择对比，拟定某钨矿4000t/d选矿厂破碎流程采用三段一闭路破碎流程。原矿经过汽车运输至原矿仓，通过PEJ1200×1500简摆型颚式破碎机破碎后皮带运输至PYY-BT1628液压型标准圆锥破碎机中碎，中碎产品与细碎产品通过皮带运输至经YA1842圆振动筛预先筛分后，合格粒级进入粉矿仓，其它则返回PYY-DT2213液压型短头圆锥破碎机细碎，从而实现闭路循环。结合厂址地理资料和生产工艺特点，拟定厂房结构为：粗碎独立厂房、中细碎及筛分同厂房，物料的运输均由胶带运输机运送实现。粗碎厂房与中细碎共筛分厂房为纵向分布，中细碎共筛分厂房与粉矿仓为纵向排布。有效利用重力作用，节省了能源消耗。根据设计要求，完成了破碎车间的平断面图、设备形象联系图以及破碎车间的数量流程图的绘制。
