M2976-4x25MW电站主变保护配置二次回路设计 下载积分：50　资料编号： M2976

作品包括:

Word版设计说明书1份

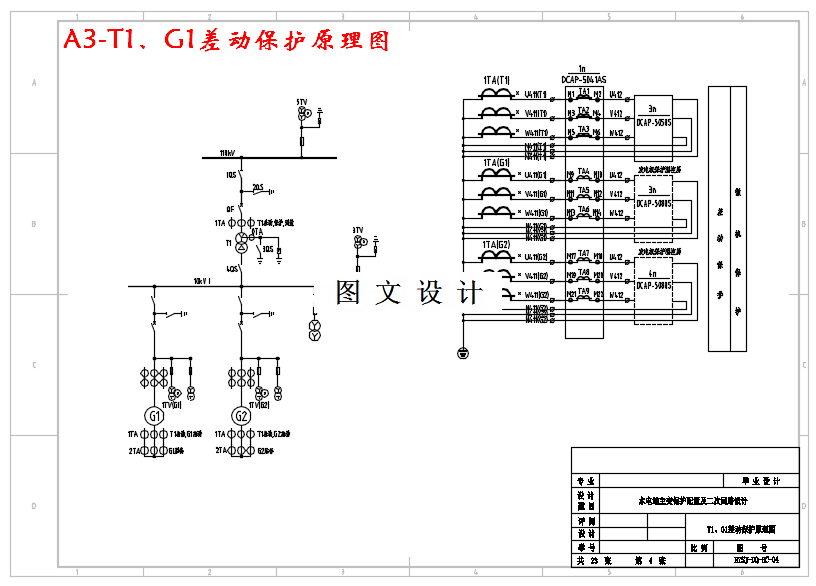

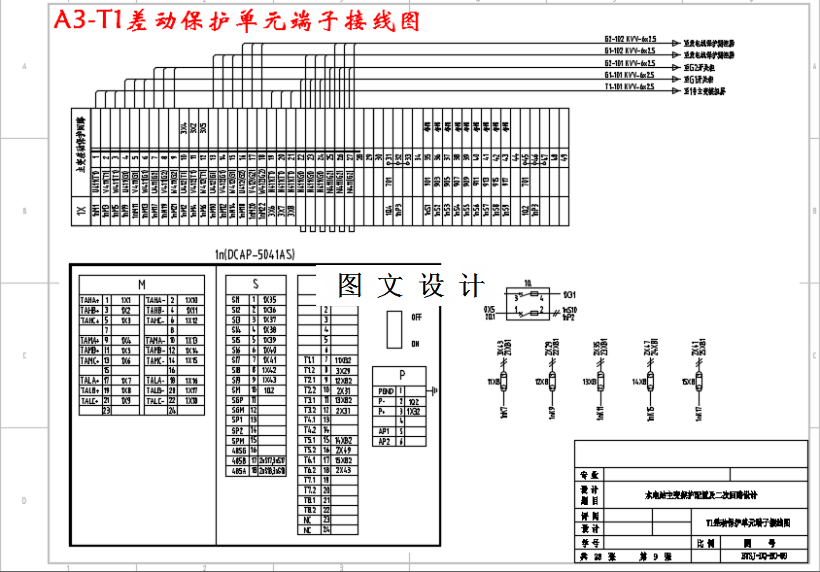

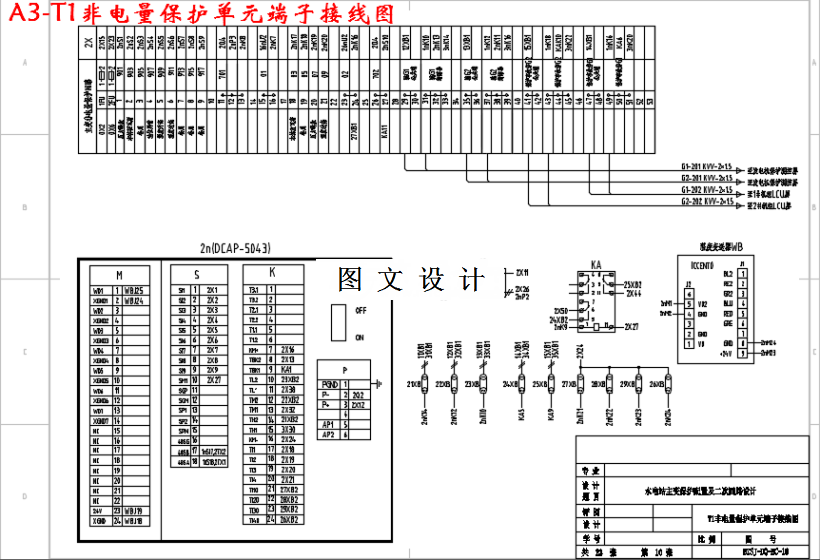

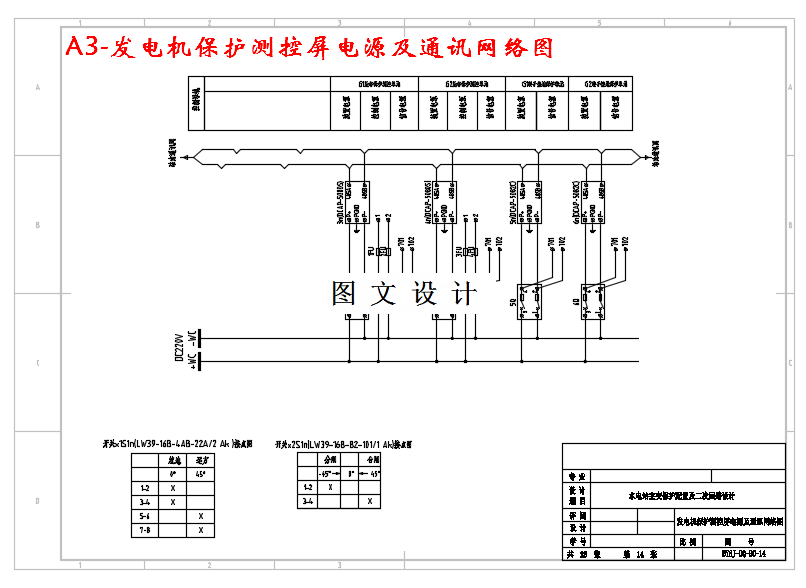

CAD版本图纸，共13张

摘要

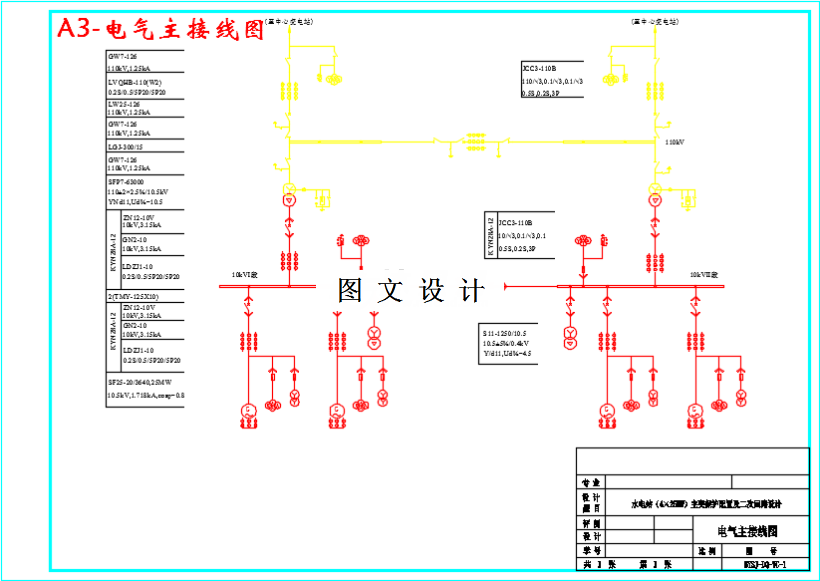

发电厂变压器是电力系统中的中的一个重要组成部件，发电机的安全运行对保证电力系统的正常工作和电能质量起着决定性的作用；而变压器是电力系统十分重要的供电元件再者，发电机、变压器本身就是十分贵重的电气元件，继电保护装置对水电站的正常运行起着至关重要的作用。本设计为水电站（4x25MW）主变保护配置及二次回路设计。水轮发电机出口10.5kV电压母线采用单母分段接线，主变高压侧110kV采用内桥接线，电站以2回110KV线路经22KM与中心变电站相连；在综合考虑发电厂基本参数和环境条件的情况下，完成发电机、主变的选型、最优电气主接线方案设计，短路电流计算选择一次设备和主变保护及整定计算，根据要求并结合湖南紫光产品说明进行了主变保护配置和二次回路设计内容，同时绘制电气主接线图、保护系统及表计二次接线图。
