M2994-弧面凸轮机构的设计[含UG三维图] 下载积分：50　资料编号： M2994

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

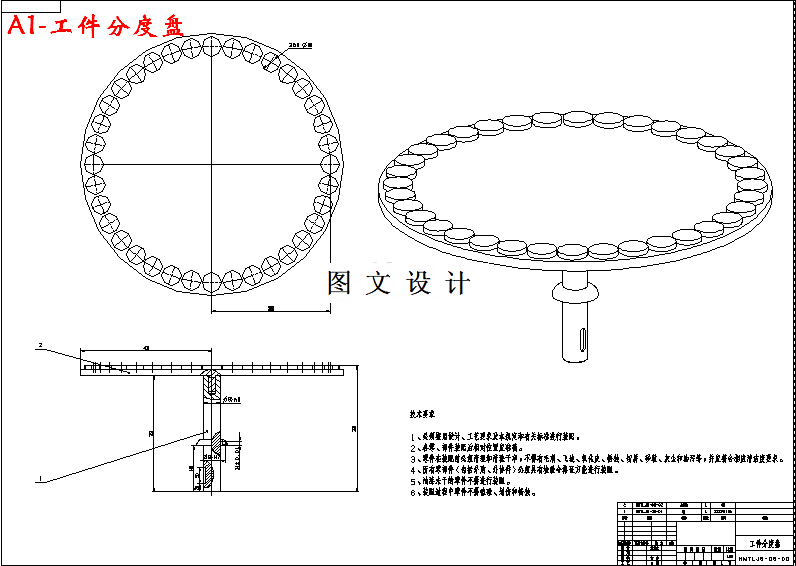

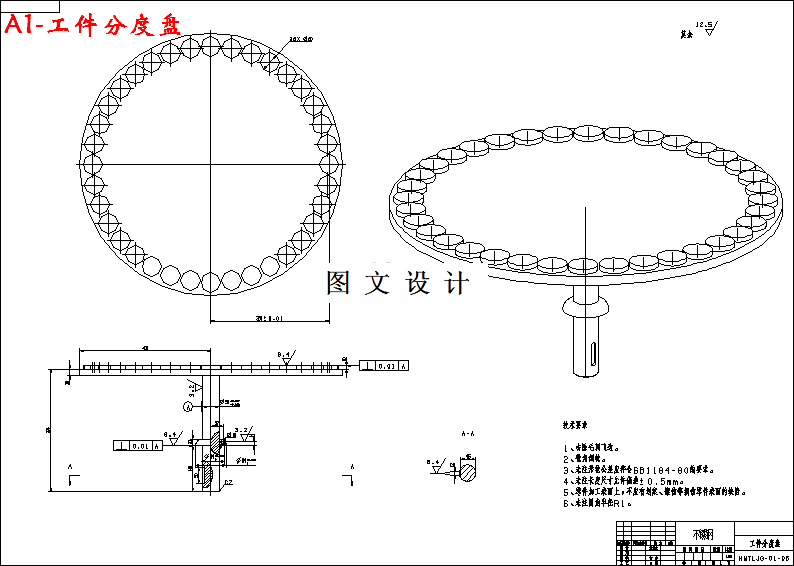

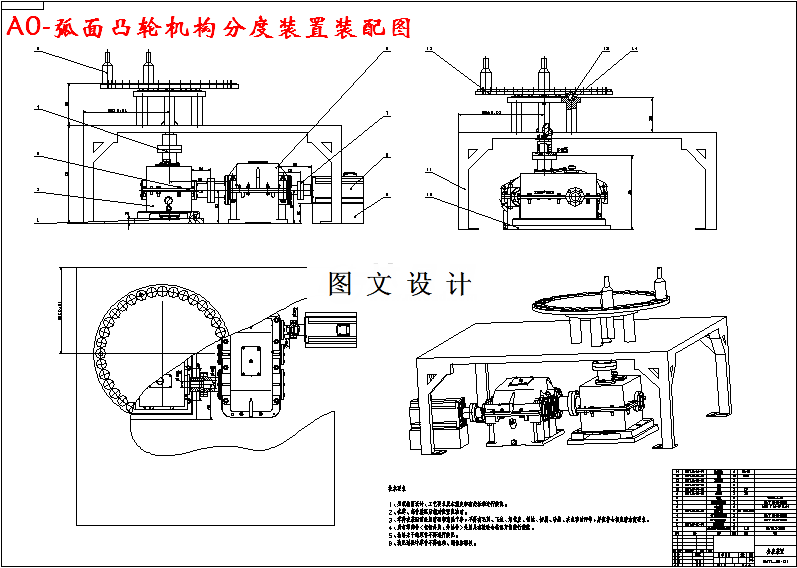

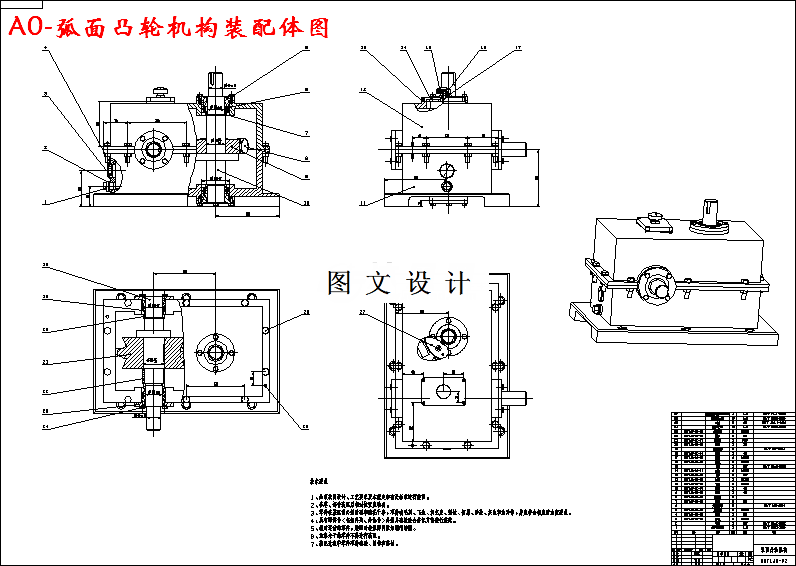

CAD版本图纸，共16张

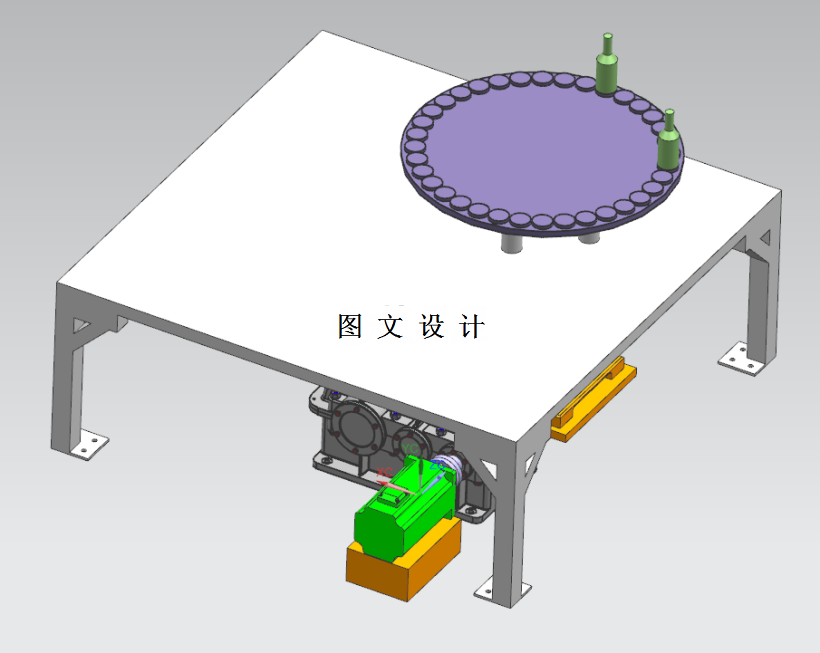

UG三维图一套

摘要

在弧面凸轮机构的结构设计方向，针对目前该机构在实际操作过程中存在一些的问题，在本设计中参考了其他传动机构的比较完善的设计原理，如蜗轮、蜗杆等，细致地优化了弧面凸轮机构的设计，使弧面凸轮机构在运行状态中能够更好地工作.本课题中应用了两种方式完成弧面凸轮的三维建模，一种方式为根据弧面凸轮的曲线方程，在三维设计软件Pro/E中编写主动件凸轮和从动件滚子之间的啮合方程和凸轮表面的轮廓面方程的程序，由此来构建弧面凸轮的三维模型；另一种方式为应用通过测绘而采集得到的凸轮轮廓点，在三维设计软件UG8.5中，应用点到面，面到体的设计思想，同样也可以构建出弧面凸轮的三维模型.通过装配模式下的运动仿真分析，可以发现机构零件之间是否发生位置干涉，改正在设计中忽略掉的小细节.最后模拟弧面分度凸轮机构在啤酒灌装系统中的工作状态，并优化啤酒灌装转盘和轴的装配设计。
