M3027-超声振动工作台及夹具的设计 下载积分：50　资料编号： M3027

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

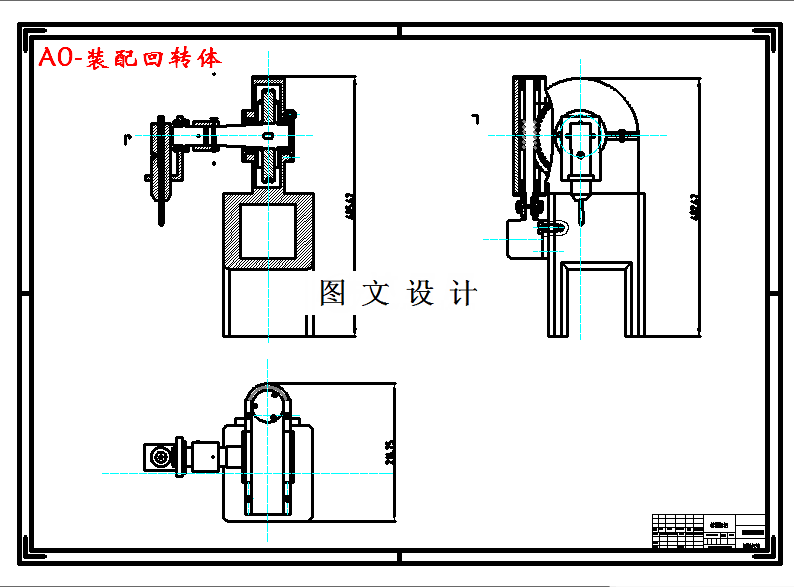

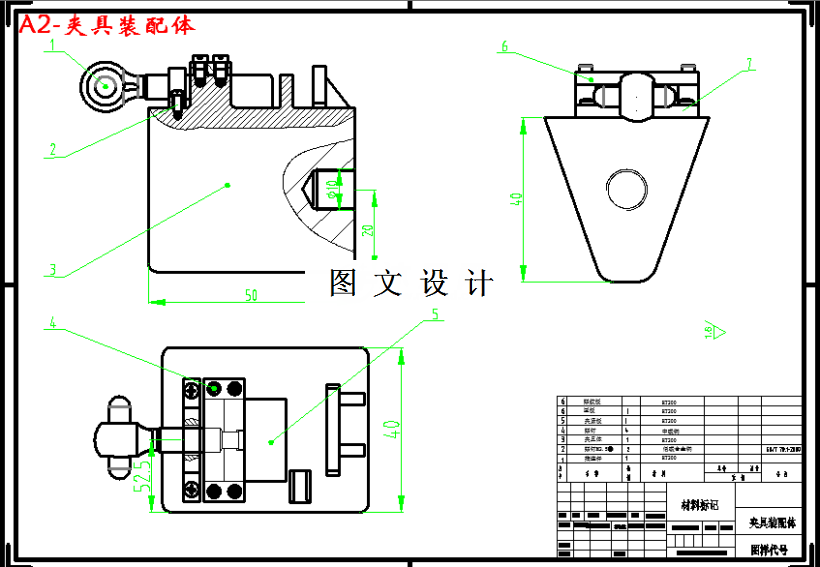

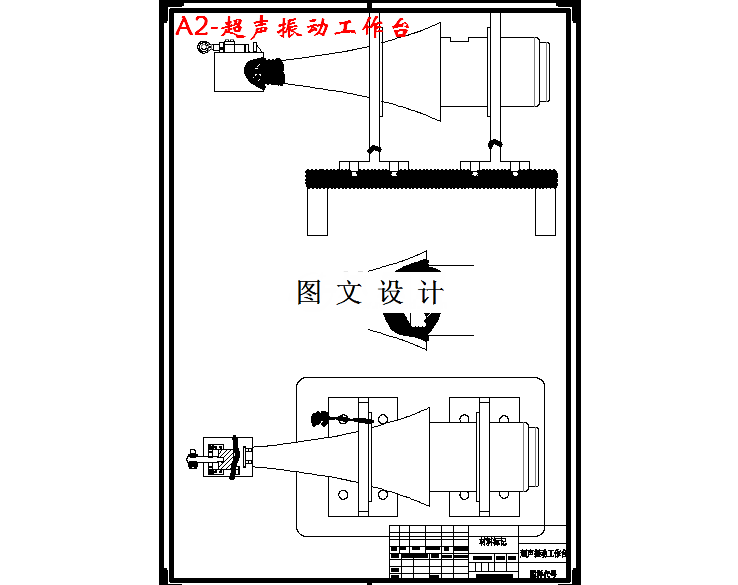

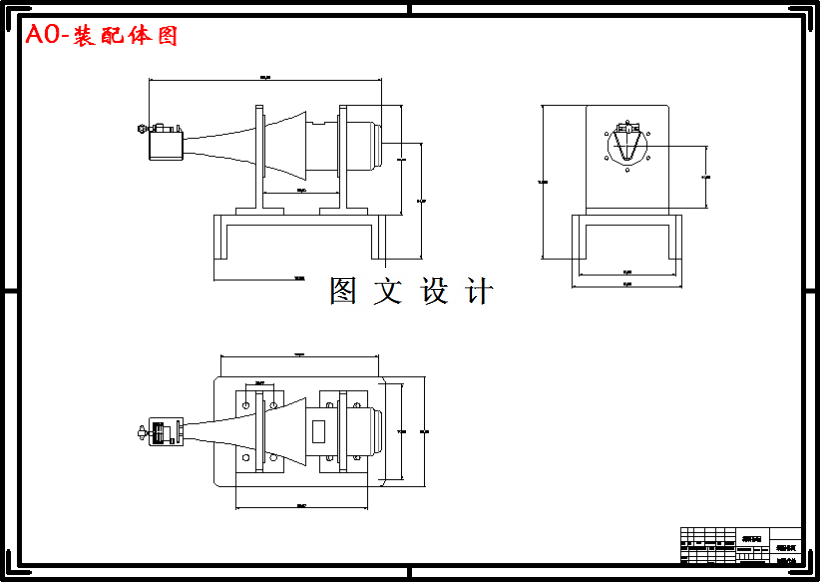

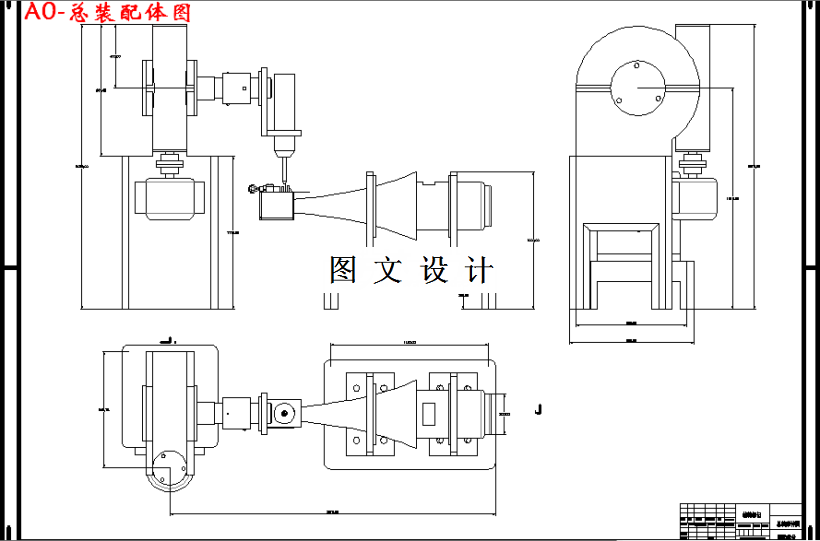

CAD版本图纸，共16张

摘要

本设计主要是设计超声振动工作台及夹具，包括超声发生器和换能器的选择，变幅杆、夹具、水射流喷嘴和可以使喷嘴摆动的回转工作台的设计。第一部分是超声振动工作台的设计，首先根据设计任务书参数对超声发生器与换能器进行选型。其次是变幅杆和夹具的设计。本设计中超声发生器采用超声焊接发生器,换能器型号根据超声发生器选压电陶瓷换能器。依据换能器输入端直径和振幅可设计变幅杆。变幅杆设计时采用纵向振动的指数型变幅杆，其有足够的放大系数和工作稳定性。设计夹具时，考虑到工件为微型块，所以采用面定位，然后用另外两面进行夹紧。夹紧机构采用螺旋夹紧机构，通过旋转把手，推进夹紧块进行夹紧，精度高，方便快捷。第三部分为喷嘴装置的设计，要求其可以实现喷头摆动。设计喷头为带准直管的单射流磨料侧进式喷头，其中准直管前段加收缩段以此提高冲蚀能力和射程。喷头的摆动是通过涡轮蜗杆机构设计一个回转工作台，将伺服电机的旋转运动转换为喷头的摇摆运动，通过电机的正反转控制喷头的摆动，以此进行多角度磨料水射流加工。
