M3041-螺旋输送机的二维方案设计 下载积分：50　资料编号： M3041

作品包括:

Word版设计说明书1份

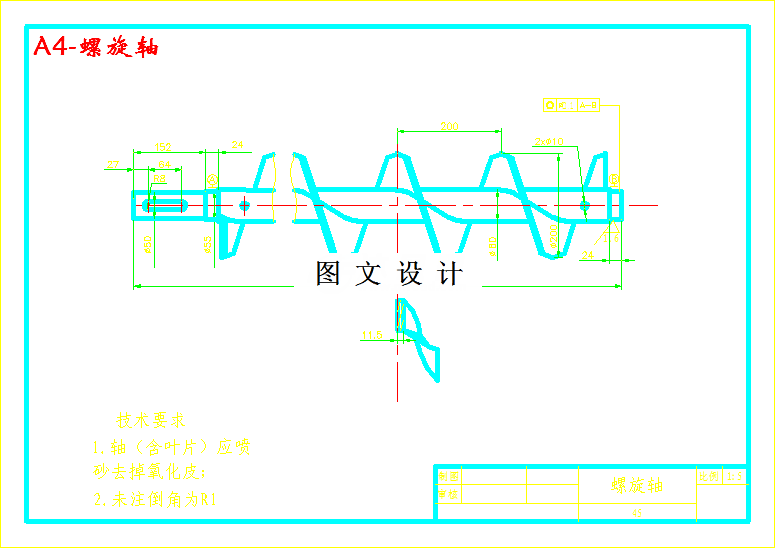

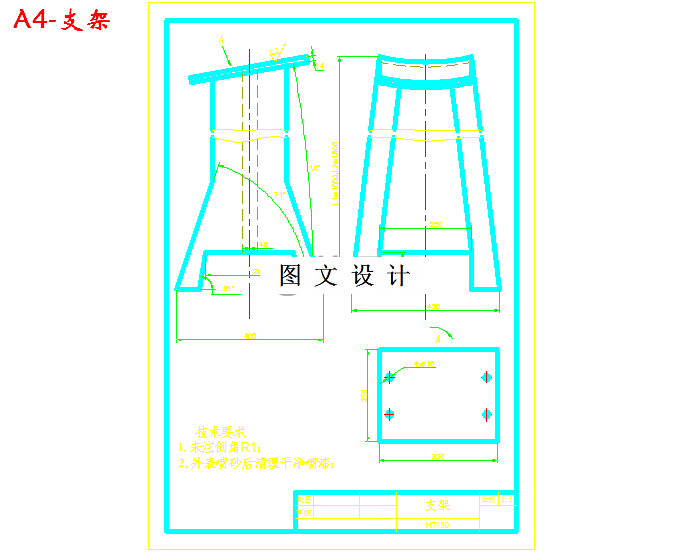

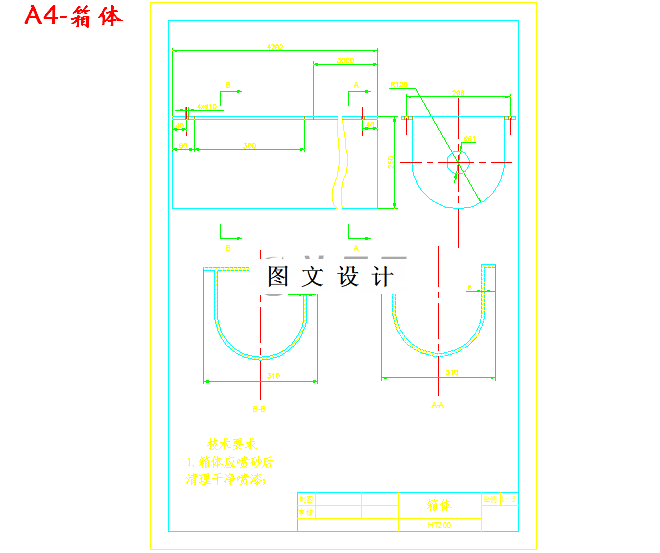

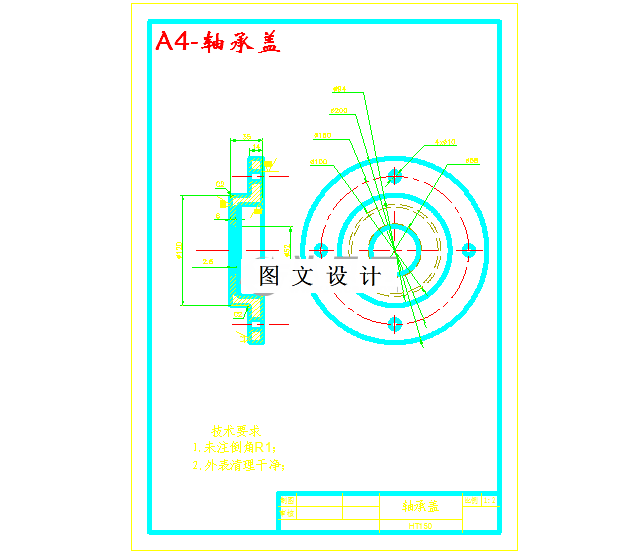

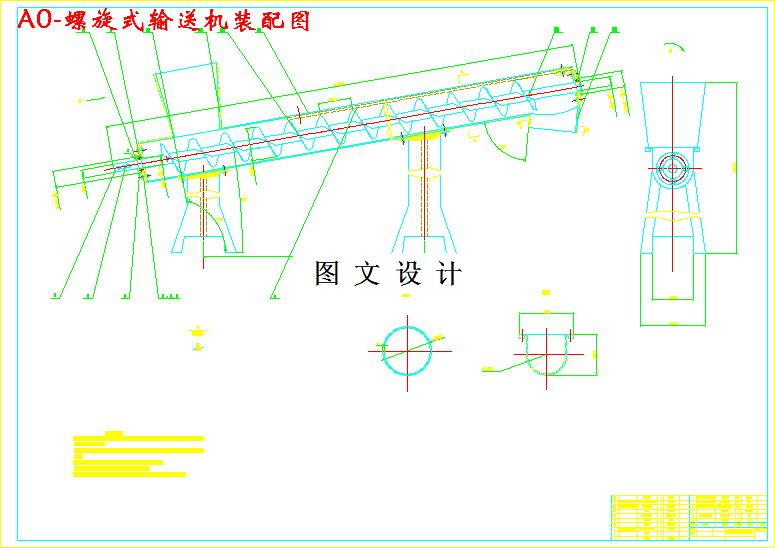

CAD版本图纸，共7张

摘要

本A设计研究的是螺旋输送机的设计，螺旋输送机俗称绞龙，适用于颗粒或粉状物料的水平输送，倾斜输送，垂直输送等形式。输送距离根据畸形不同而不同，一般从2米到70米。输送原理：螺旋输送机是一种不带挠性牵引的件的输送机。旋转轴上的刚性螺旋叶片将物料推一笔勾销而进行输送，使物料不与螺旋叶片一起旋转的力是物料自身重量和机过对物料的摩擦阻力，它必须有水平螺旋喂料，以保证必要的进料压力。螺旋轴在物料运动方向的终端有止推轴承。旋转的螺旋叶片将物料推移而进行螺旋输送机输送。使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。 结构特点：螺旋输送机旋转轴上焊有螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。螺旋输送机属非基础固定式，它是由驱动电机减速装置与外壳管螺旋体依次相连，结合为一个整体。螺旋输送机外壳是由钢管通过法兰将各段联接为整体，因此它整体刚性好，从而可以随意选择工作位置和工作姿态，并可随意拆装移动。进出料口可根据工作现场情况制成所需要的倾斜角度，并与其配套的设备联接固定。螺旋输送机的螺旋叶片采用盘形钢带轧制或单片组焊而成的整体连续叶片，其螺旋面精度高，内孔、外径、螺距尺寸精确，输送工况最佳。
