M3045-针线式订书机走线和走纸机构的设计 下载积分：50　资料编号： M3045

作品包括:

Word版设计说明书1份

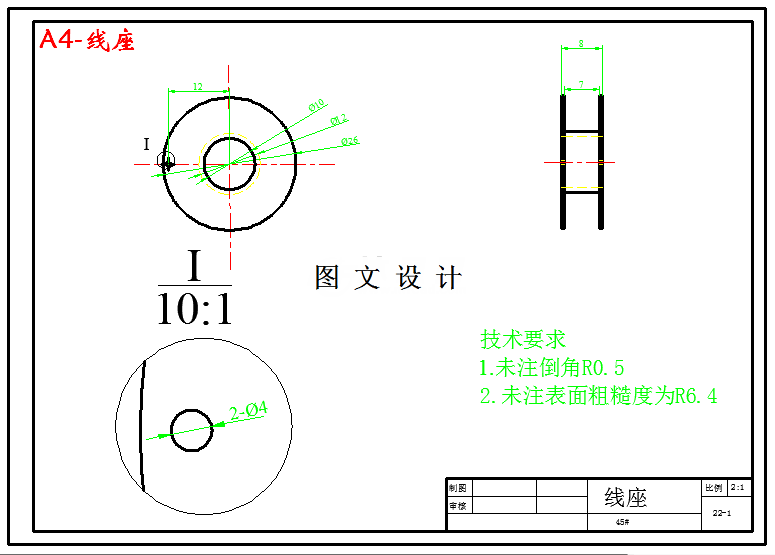

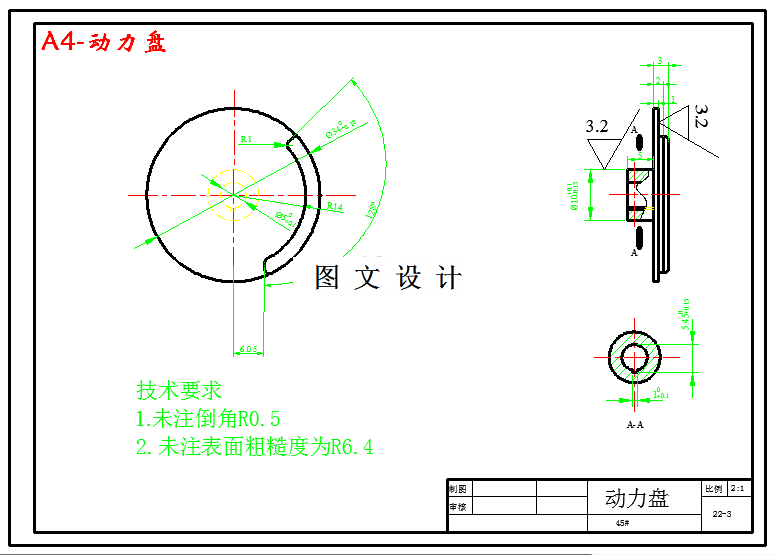

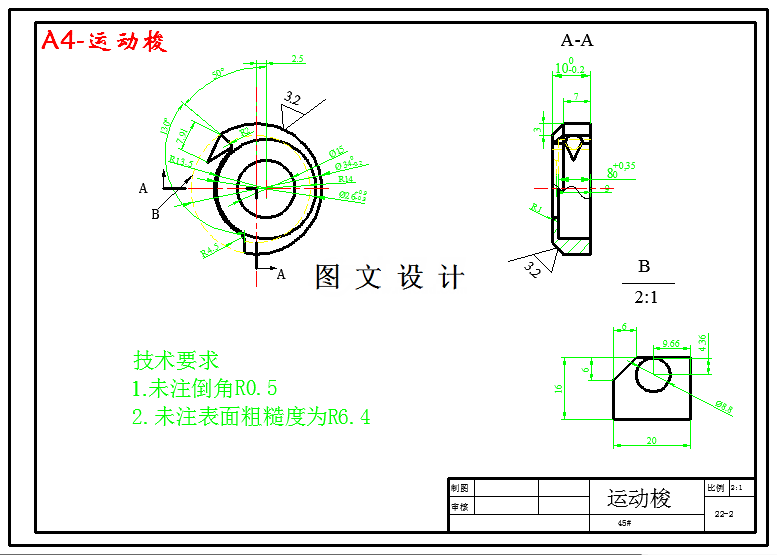

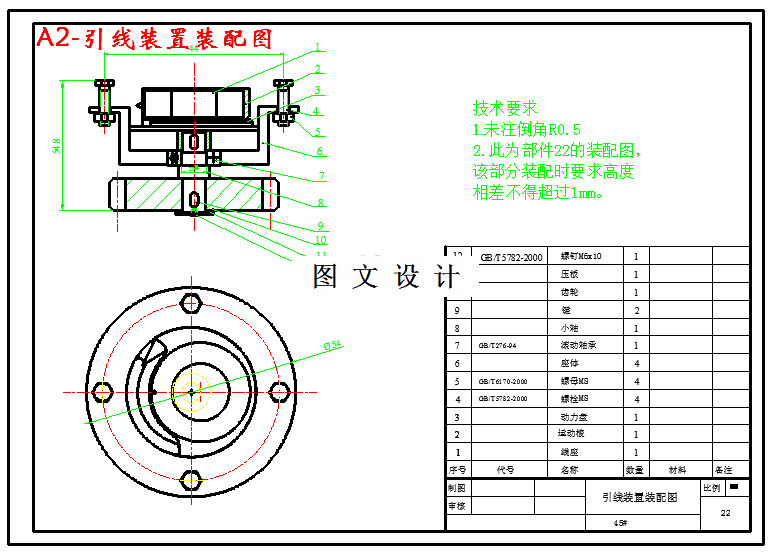

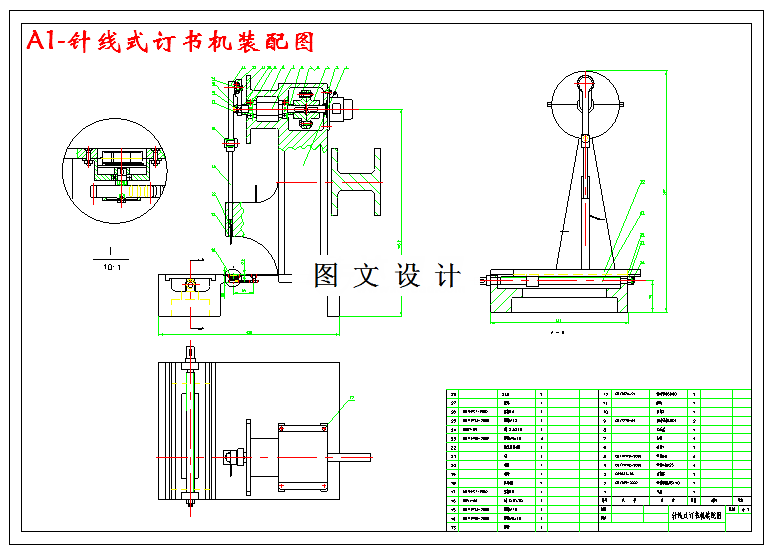

CAD版本图纸，共5张

摘要

针线式订书机主要利用了缝纫机的工作原理，在设计上又考虑过凸轮机构、曲轴机构最终决定还是用曲柄滑块机构。动力源的输入采用一定型号的伺服电机，这样减少了其复杂程度。还有工作台采用丝杠传动以便取得好的传动效果，而且成本较低。还有一重要的工作部分就是钩线装置，引用了钉鞋机的引线部件。针线式订书机的整个运动过成具有连贯性，各部件间的构件相互配合紧凑精密，并具有一定的强度保证针线式订书机在工作时的稳定性。具体工作过程：将纸张通过加紧装置固定在工作台上，主轴伺服电机启动，通过主轴的传递带动曲柄滑块机构以一定的方式运动，曲柄滑块机构将伺服电动机的旋转运动转化成针的直线往复运动。当针从最高点开始运动并接近工作台面上方某个位置时，工作台保持平动从而移动一段距离，当针向下运动时进行穿孔动作时，工作台静止不动并保持静止一段时间，只到针穿透纸张运动到最低点，完成绕线动作并上升至工作台面某个位置后，工作台继续平动，如此反复直到完成工作目的。
