M3046-针线式订书机走针机构的设计[含Proe三维图] 下载积分：50　资料编号： M3046

作品包括:

Word版设计说明书1份

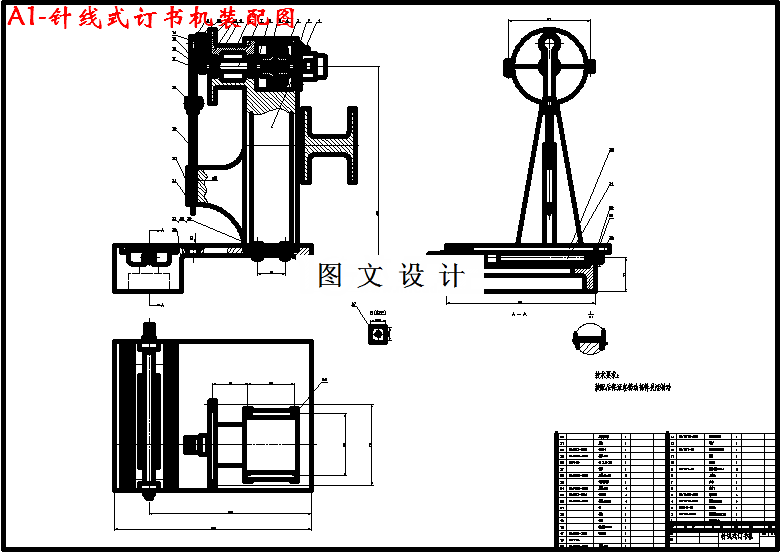

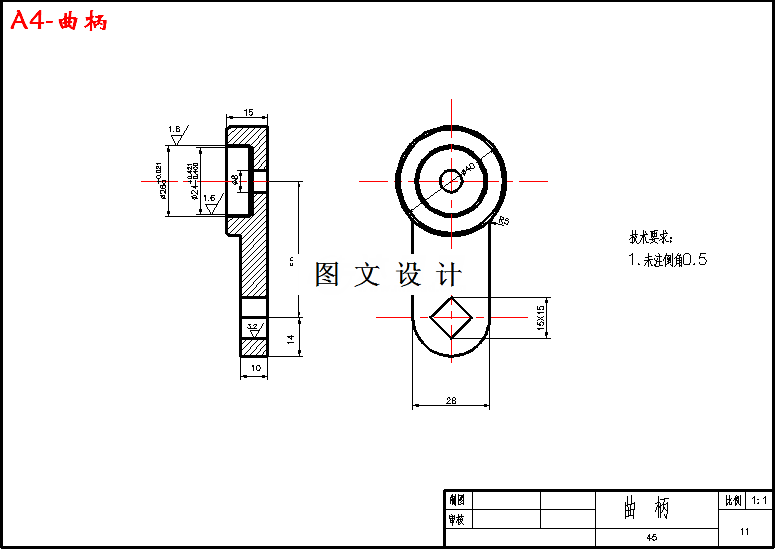

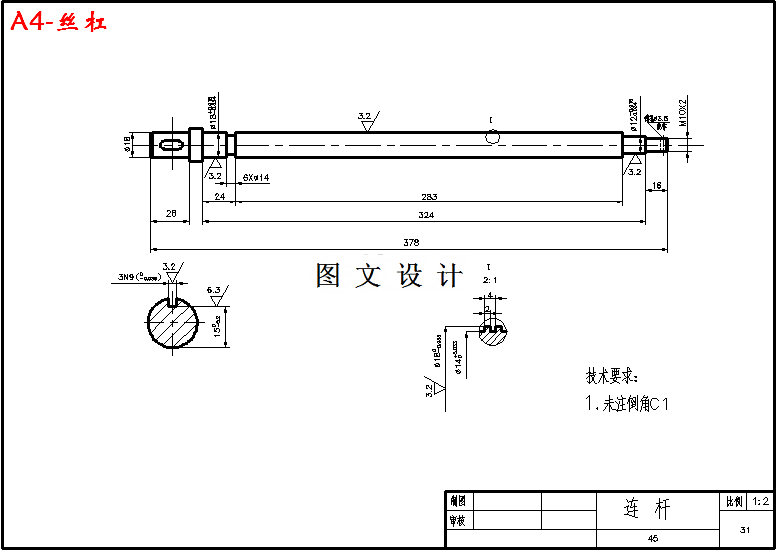

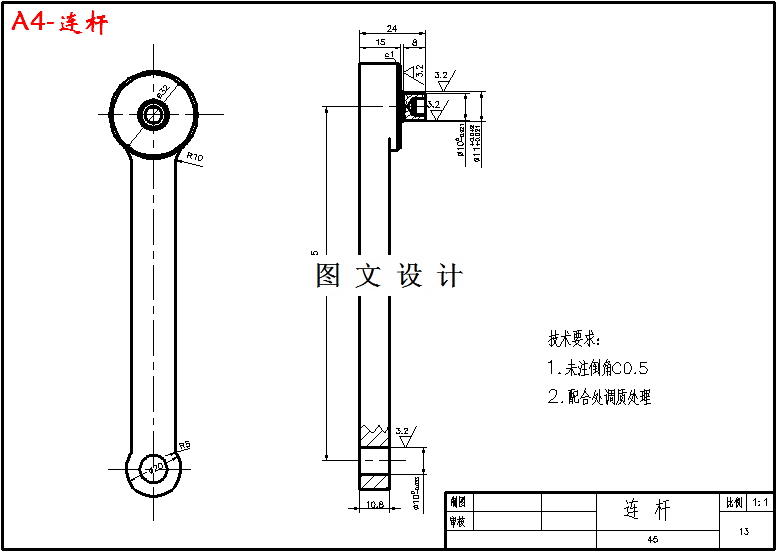

CAD版本图纸，共6张

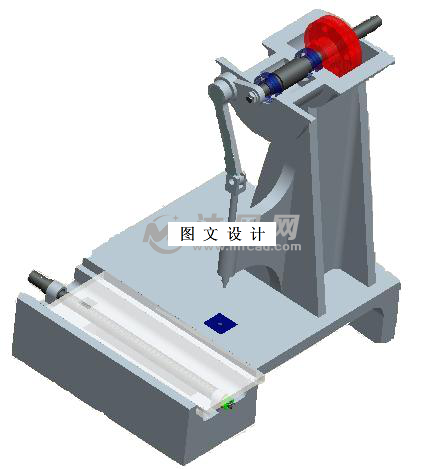

Proe三维图一套

摘要

订书机已经成为人们生活办公时装订物件的必须品，它外形小巧、结构简单、使用操作简单方便，不过其装订范围受到订书钉大小的影响且强度有限。本次设计了一种机械装置——针线式订书机，来解决了这一问题。针线式订书机有三大机构：走针机构、走线机构、送纸机构。本设计介绍了三大机构的组成、设计和工作原理，其中重点介绍了走针机构。走针机构利用曲柄滑块装置将伺服电动机的旋转运动转化为针的直线往复运动，并与走线机构、送纸机构相互配合在完成穿孔的同时也实现的线缝合的目的，并且传动平稳准确具有连续性。本设计的最后讲述了如何使用pro/e软件的三维建模模块对针线式订书机的一些构件进行实体建模以及使用pro/e软件的对设计结构进行运动仿真与分析。
