M3070-卧式铣床主传动系统及双联数控工作台设计 下载积分：50　资料编号： M3070

作品包括:

Word版设计说明书1份

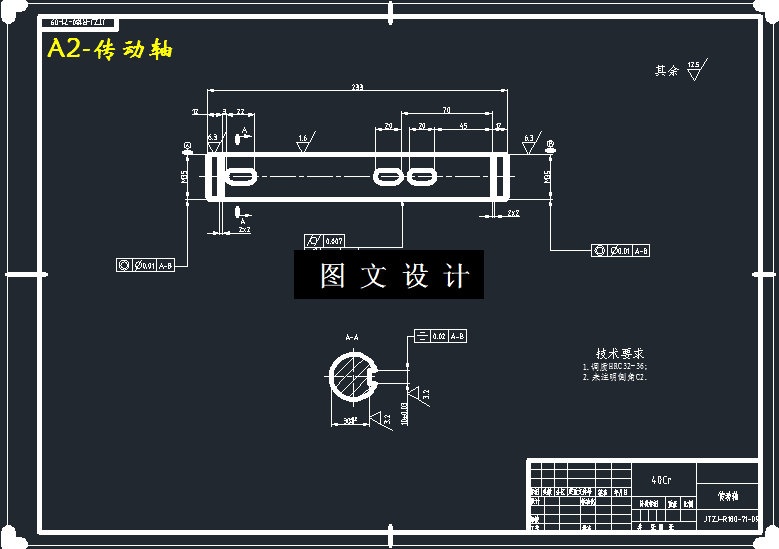

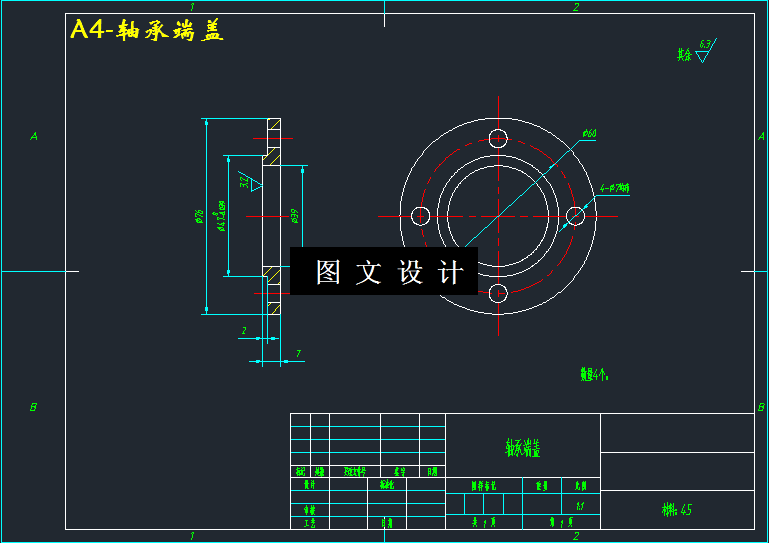

CAD版本图纸，共4张

摘要

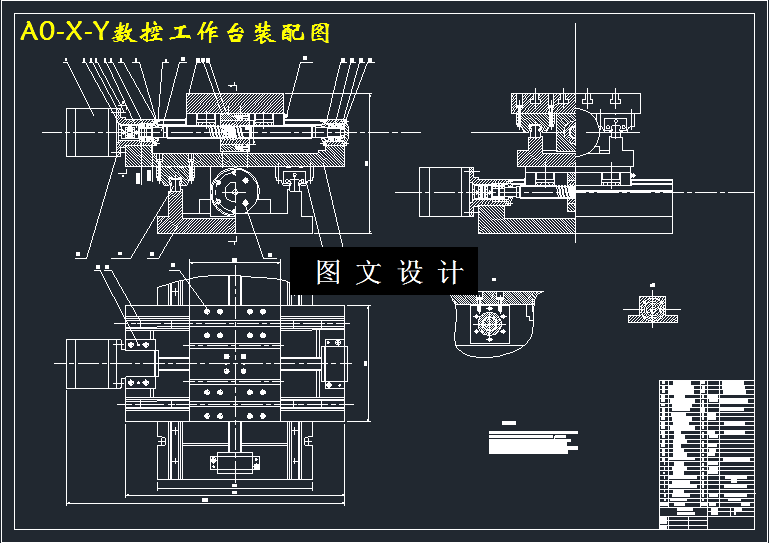

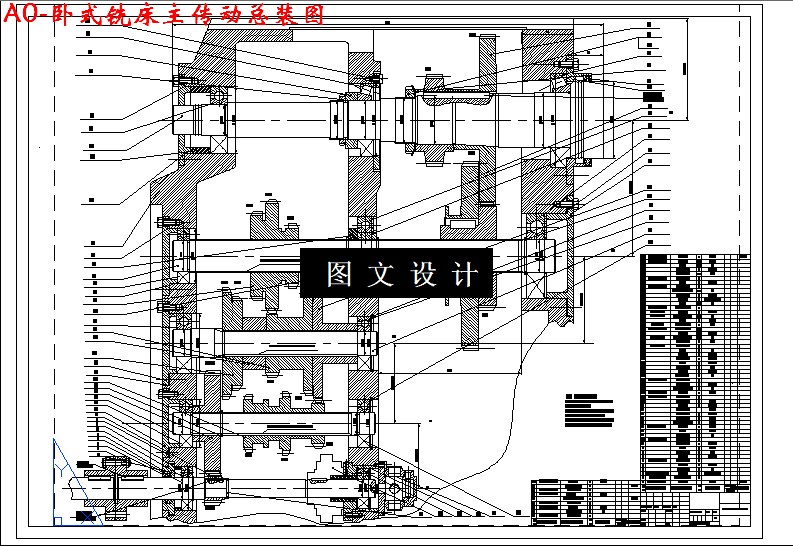

本卧式铣床的主轴转速范围为30～1500转/分，转速级数Z=18，公比φ=1.26， 电动机转速n0 =1450转/分。大多数机床广泛应用滑移齿轮的变速方式，为满足结构设计和操纵方便的要求通常采用双联或三联齿轮，所以18级转速需要三个变速组，即Z=18=3×3×2。X—Y双坐标联动数控工作台设计技术数据：工作台长×宽（mm）410×310，工作台工作重量（N）2300，工作台行程：△X=60~100mm △Y=50~80mm，脉冲当量：0.05~0.08mm/p
