M3078-168F汽油机进气系统设计及供油系统试验 下载积分：50　资料编号： M3078

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

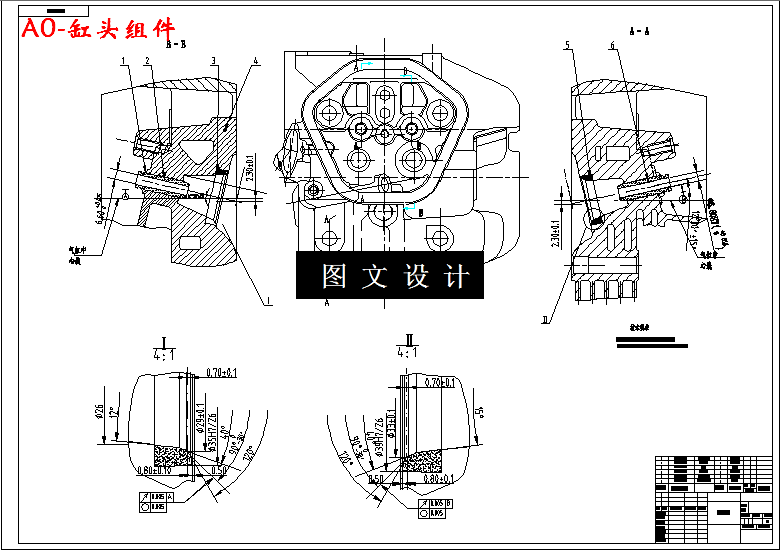

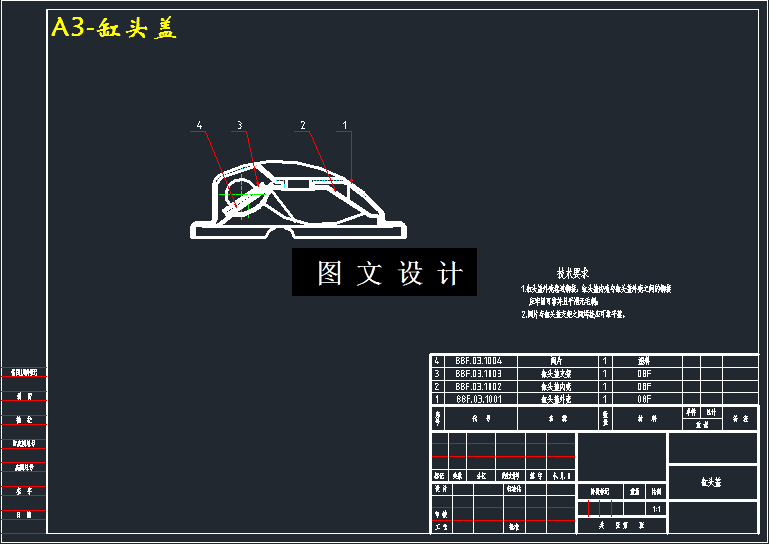

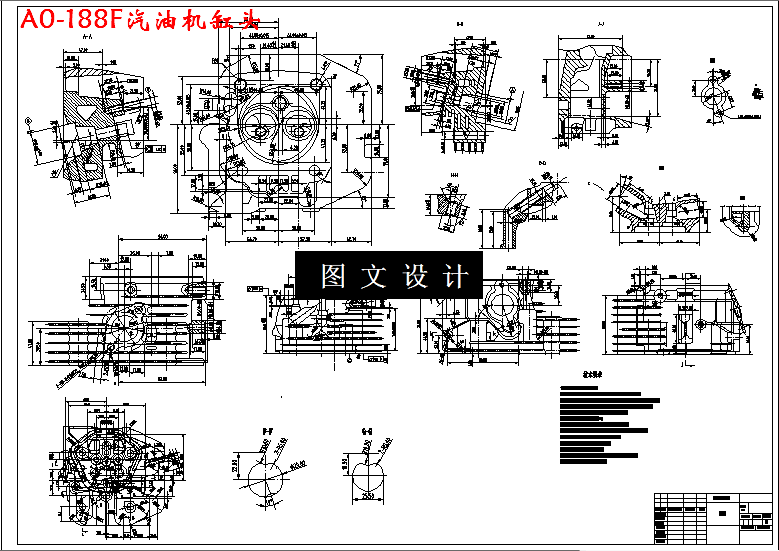

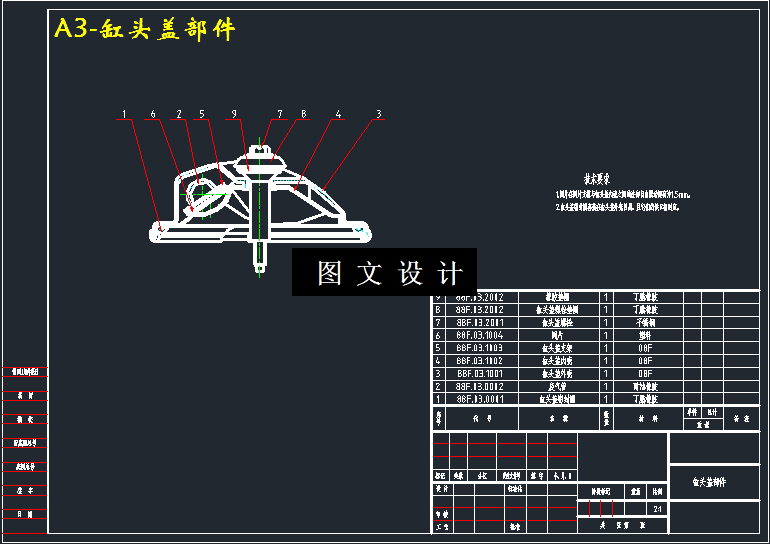

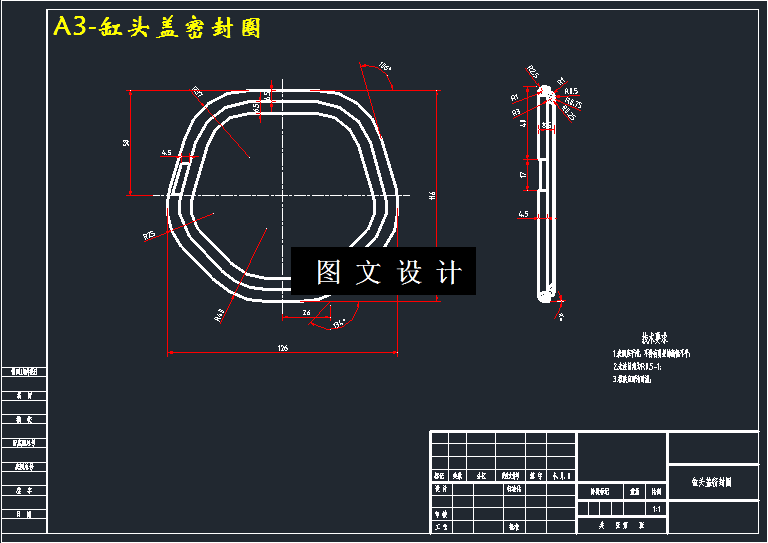

CAD版本图纸，共16张

摘要

本设计主要论述了168F小型汽油机进排气系统和供油系统的优化及两者的匹配。通过对进排气系统和供油系统的优化及匹配，可以使168F汽油机的动力性、经济性和排放均有较大的改善。通用小型汽油机性能的主要影响因素有：过量空气系数（或空燃比）、燃烧室及混合气形成质量、点火正时与点火能量、进排气的质量、润滑油品质和汽油机工作温度等, 而过量空气系数是最主要的影响因素之一。一方面，本设计通过增加空气滤清器进气孔的直径，优化进排气道结构，达到增加进气量和减小进气阻力的目的，从而增大了充量系数，优化了进气系统。并在气道试验台上测量出空气滤清器优化前后流量的变化，找到了增大充量系数的最优直径。另一方面，目前绝大多数通用小型汽油机采用化油器来形成混合气，其空气量孔、喉口直径和主供油量孔等参数影响着混合气的品质。本设计通过增大喉口直径来降低喉口处的阻力，并匹配进气系统，同时增大进排气道最小截面面积减小进排气阻力，达到增大进气量的目的。然后通过调整主供油量孔的尺寸来调整进入气缸混合气的浓度，与进气系统相匹配，使168F汽油机的性能得到了显著的改善。最后运用DEWE800燃烧分析仪和五气分析仪分别采集示功图和测试排放，验证了上述优化的效果
