M3086-8字无碳小车的设计与制作 下载积分：50　资料编号： M3086

作品包括:

Word版设计说明书1份

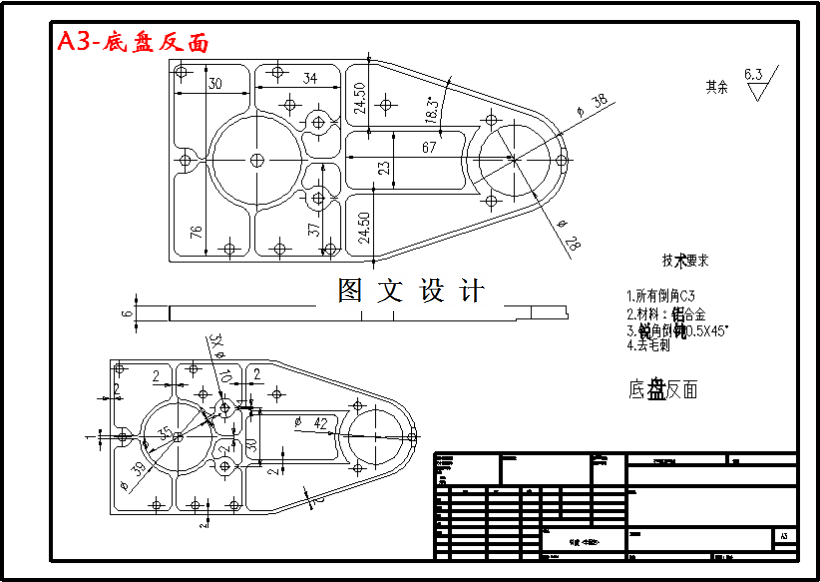

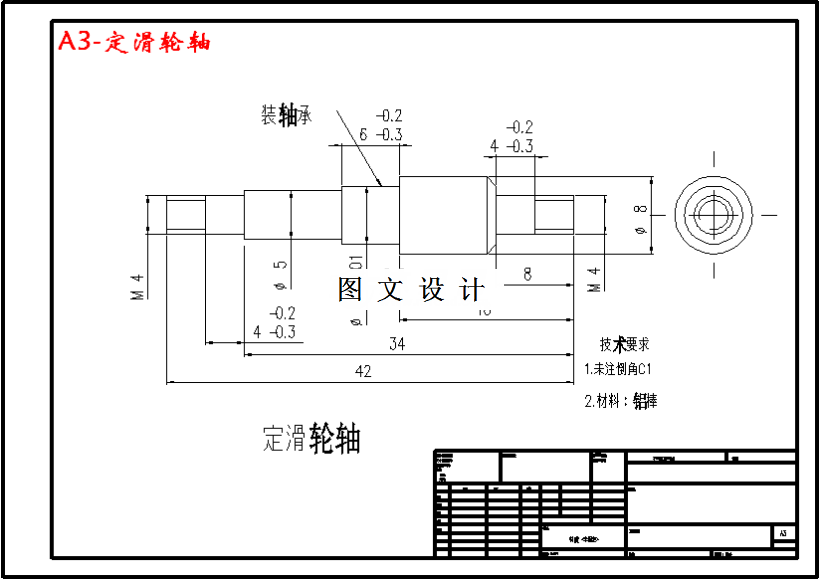

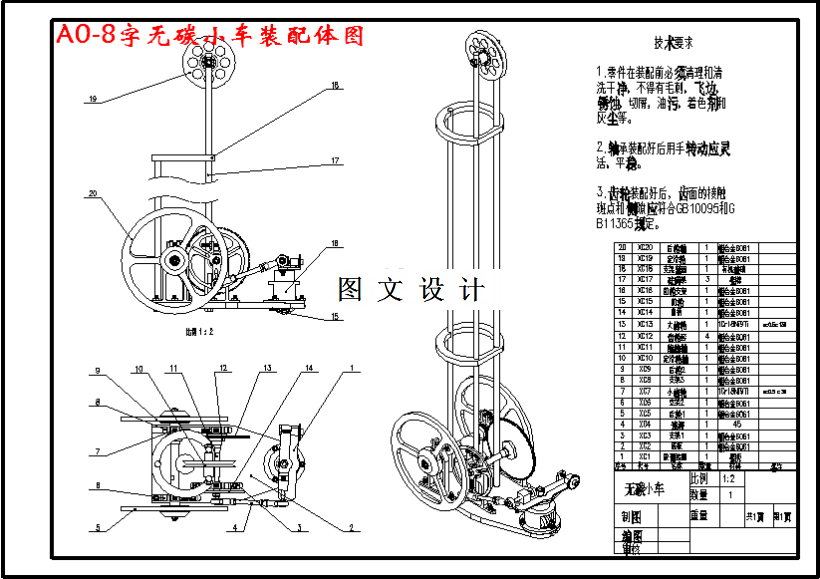

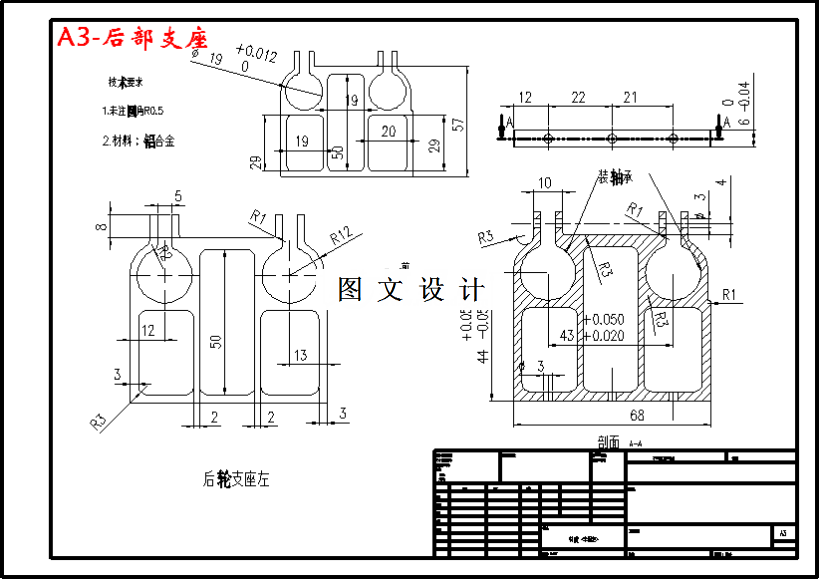

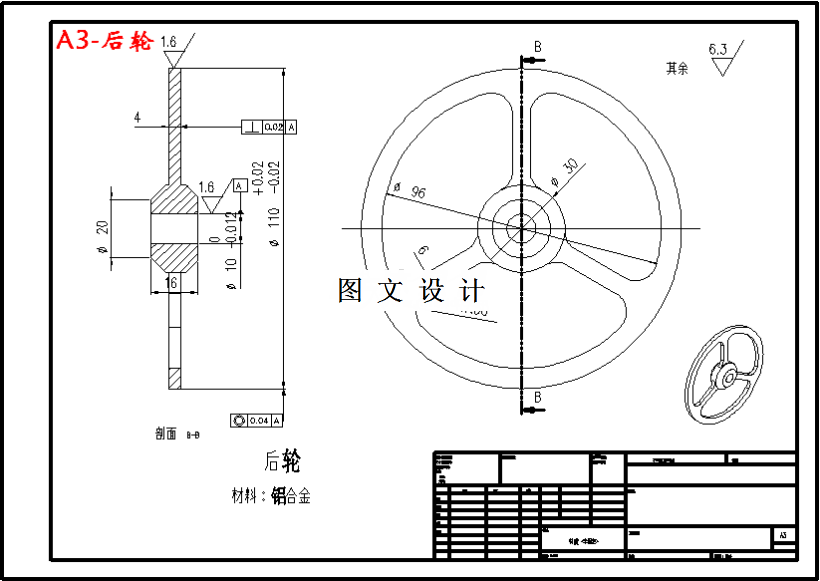

CAD版本图纸，共18张

摘要

小车的设计分为三个阶段：方案设计、技术设计、制作调试。通过每一阶段的深入分析、层层把关，是我们的设计尽可能向最优设计靠拢。 方案设计阶段根据小车功能要求我们根据机器的构成（原动机构、传动机构、执行机构、控制部分、辅助部分）把小车分为车架 、原动机构 、传动机构 、转向机构 、行走机构 、微调机构等六个模块，进行模块化设计。分别针对每一个模块进行多种方案设计，通过综合对比选择出其中的最优的方案组合。我们的方案为：车架采用三角底板式、原动机构采用了锥形轴、传动机构采用齿轮或没有该机构、转向机构采用曲柄连杆+槽轮机构、行走机构采用单轮驱动实现差速、微调机构选用微调螺母螺钉。其中转向机构利用了调心轴承、关节轴承。小车使用的零件大多是是标准件、可以购买，同时除部分要求加工精度高的部分需要特殊的加工外，大多数零件都可以通过手工加工出来。对塑料可采用切割。且因为小车受到的力都不大，因此大量采用胶接，这样可简化零件及零件装配。调试过程会通过微调等方式改变小车参数进行试验，在试验的基础上验证小车运动规律，同时确定小车最优的参数。
