M3100-一种无碳小车的创新性设计 下载积分：50　资料编号： M3100

作品包括:

Word版设计说明书1份

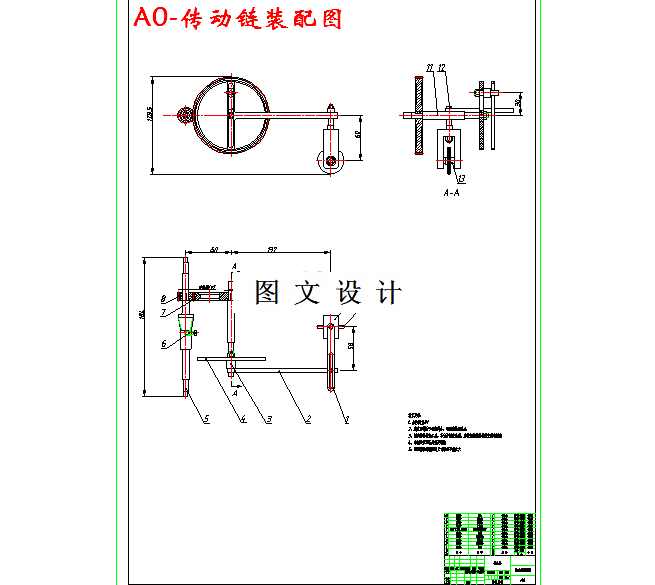

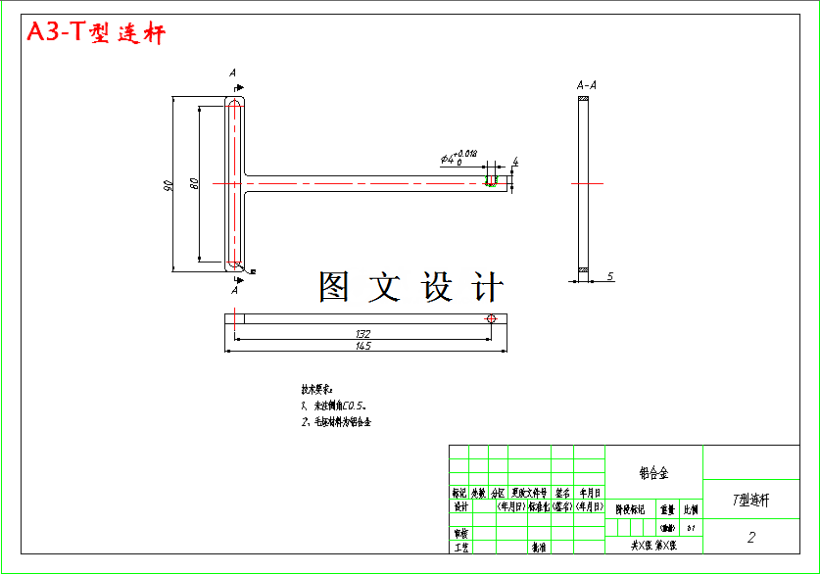

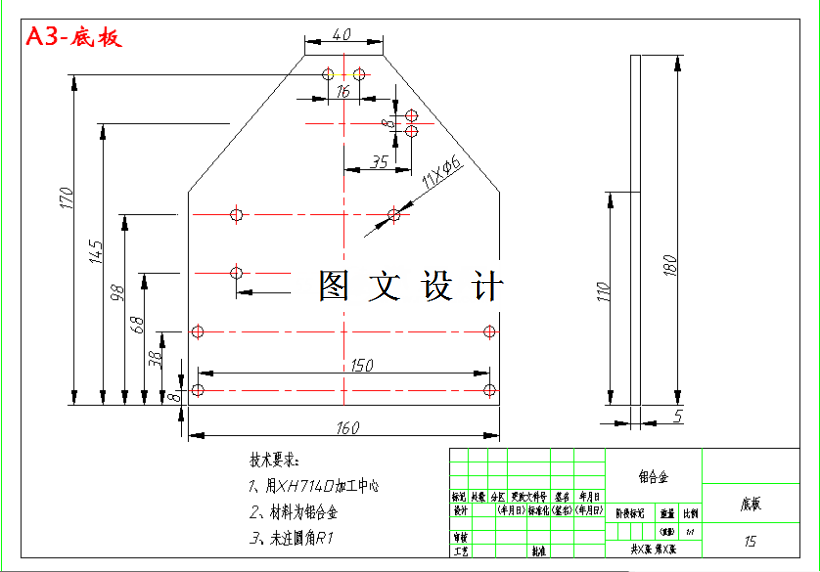

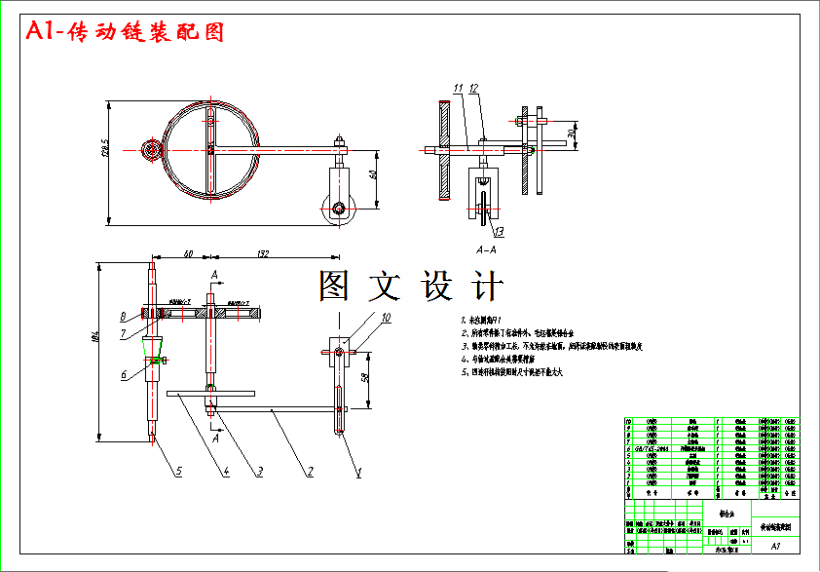

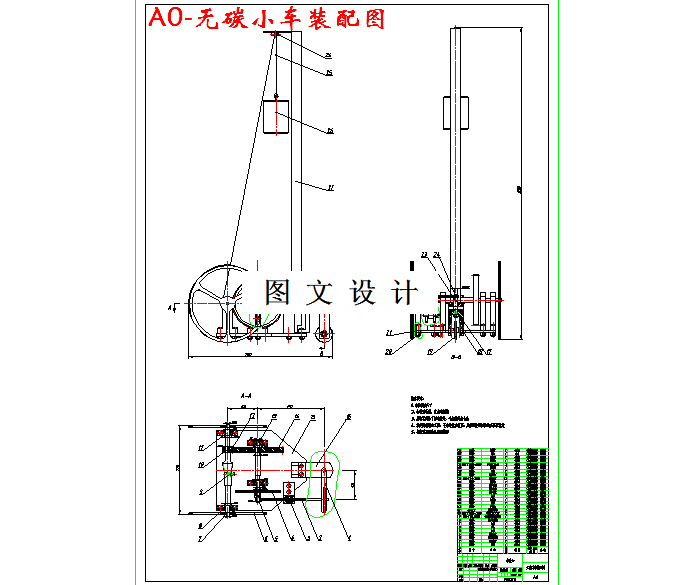

CAD版本图纸，共17张

摘要

本次设计要求是设计一个节约型能源的绿色无碳小车，无碳小车的设计与制作，重在倡导无碳的行为。根据能量转换原理，给一定重力势能，利用重力势能转化为机械能，驱动具有方向自动控制功能的小车行走。设计目的主要是完成无碳小车的结构设计，仿真优化设计，在两米宽的跑道上，小车前进的总距离和绕过的间隔一米障碍物的个数作为衡量的设计成功与否的重要的标准。作品的设计力求做到系统性、规范性和创新性，充分体现工程意识。本次设计主要采用机械系统设计方法进行形体分析和设计，在对设计任务和目的总体把握的情况下，综合考虑材料、加工工艺、制造成本等方面的影响因素。通过对小车的功能分析得出清晰开阔的方案设计思路。 为了便于对无碳小车整体结构的设计，我把小车的整个系统分为六大模块：驱动机构、传动机构、转向机构、行走机构、微调机构、车体。然后进行模块化设计，利用Triz理论发散性思维方式对各个模块进行分析，并提出多种方案，经过综合分析对比各种方案的优缺点选择出最优的方案组合。整体的方案如下： 驱动机构：锥形轴 传动机构：单级圆柱直齿轮 转向机构：正弦机构+摇杆 行走机构：单轮驱动 微调机构：滑槽式 车体：三角形 为了使小车在行驶过程中更稳，前进距离更远，采用仿真优化设计的方法对小车的外形尺寸进行优化，利用Pro/e仿真软件模拟无碳小车在自然重力作用和合外力（地面滚动摩擦阻力、内部连接摩擦力）作用下，小车在地面上能够运行的最远轨迹，并分析影响小车运动性能的关键因素，进而优化出更好的结构方案，然后加以改进，使小车的运行轨迹更加稳定，直线性更好。
