M3158-电热毯包装箱称重检测系统设计 下载积分：50　资料编号： M3158

作品包括:

Word版设计说明书1份

外文翻译一份

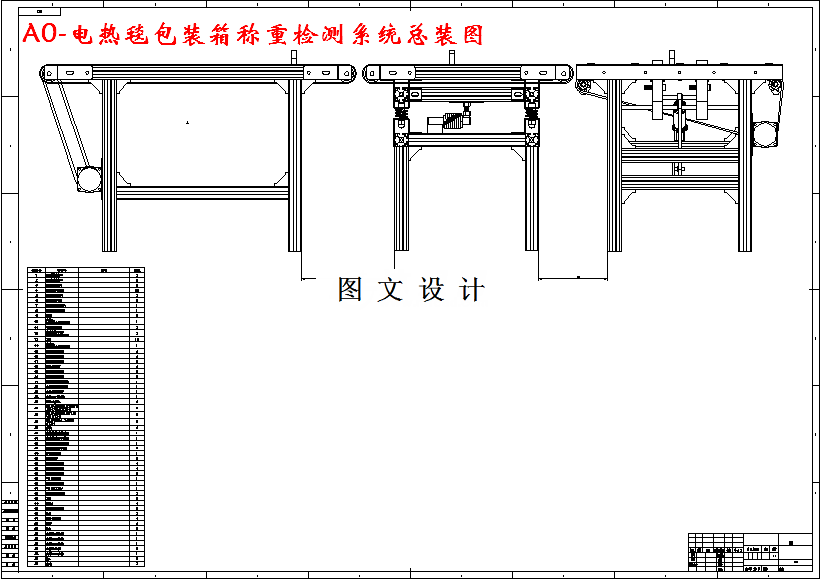

CAD版本图纸，共21张

摘要

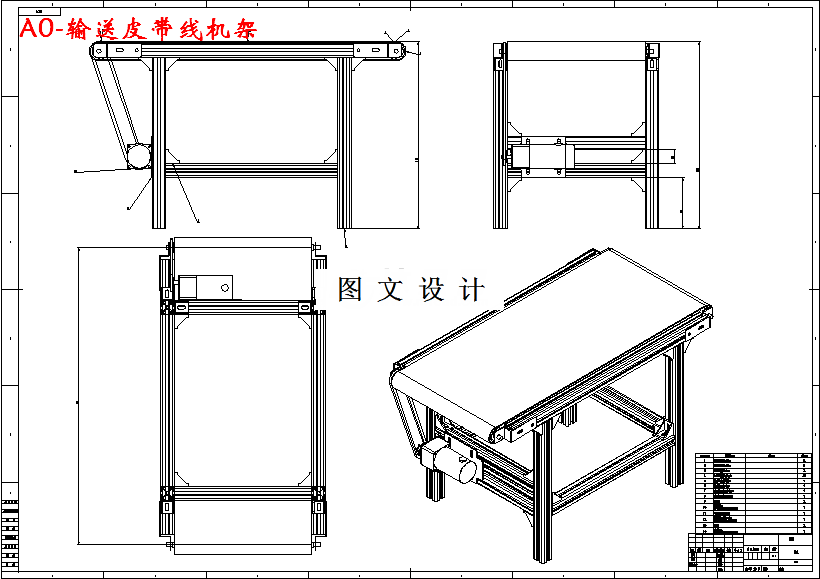

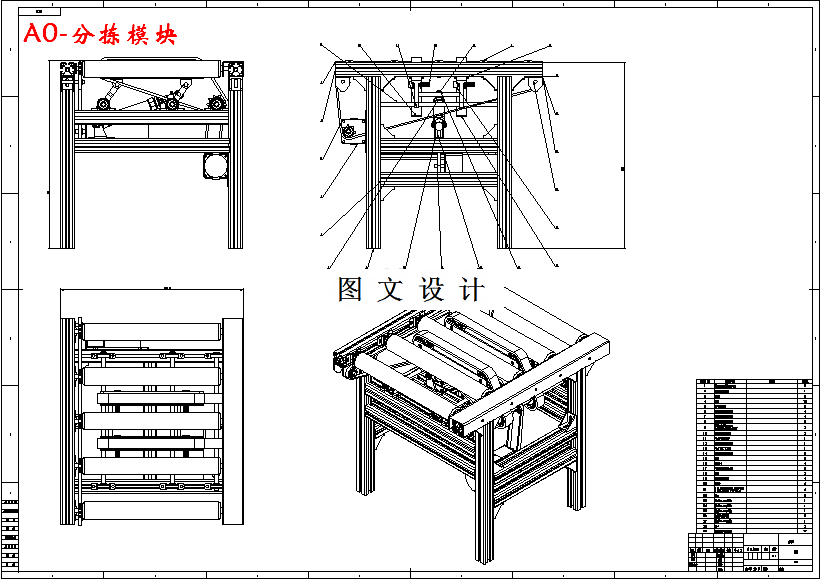

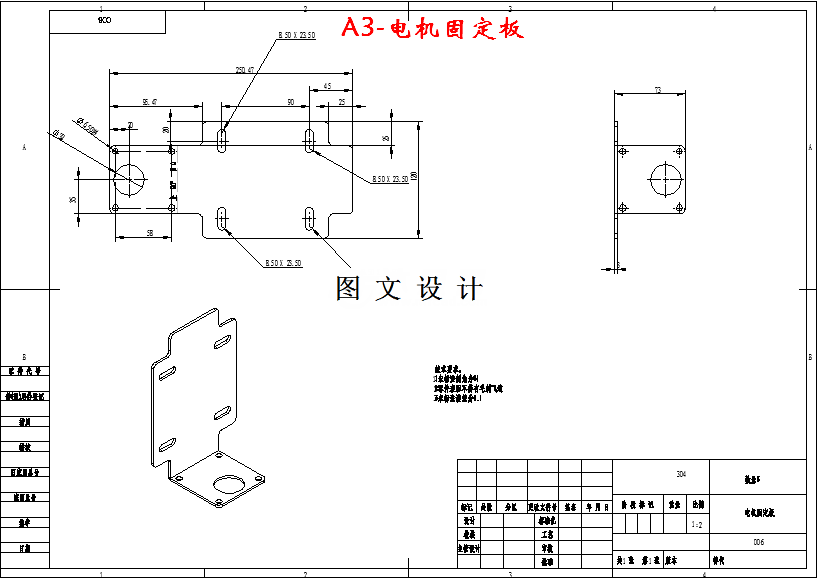

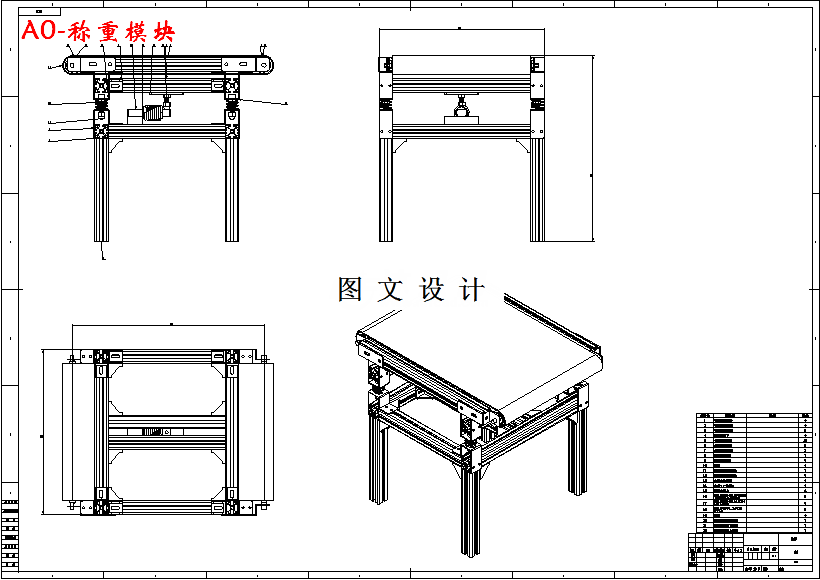

本次设计了电热毯包装箱称重检测系统，主要完成二维图纸的绘制对三维建模不做要求，主要由机械设计、机械模型、硬件设计模块、程序几个部分组成。在本次设计方案中，机械设计主要有3个部分，分别为输送模块、称重模块和分拣模块，通过电路板进行控制各个模块的正常运行。整个模块中，输送模块通过传送带运送物料，称重模块负责得到物料的重量，分拣模块将物料进行分拣，防止多装和少装现象的发生。通过机械设计的要求完成电路部分。通过实物验证了，该传送带动态称重分拣系统能有效良好的完成物料的简单称重及分拣的检测,很好的满足的系统工业化，自动化的基本需求。 主要参数 1 机械设计实物规格：200*80*250mm； 2 PCB板规格：150*120mm； 3 梁臂式称重传感器：80*12.7*12.7mm； 4 24V直流减速电机；外径38mm,长度52mm,轴径3.17mm; 5 漫反射式光电传感器：64.3*31.5*10mm
