M3633-某县城市排水工程设计 下载积分：50　资料编号： M3633

作品包括:

Word版设计说明书1份

CAD版本图纸，共13张

摘要

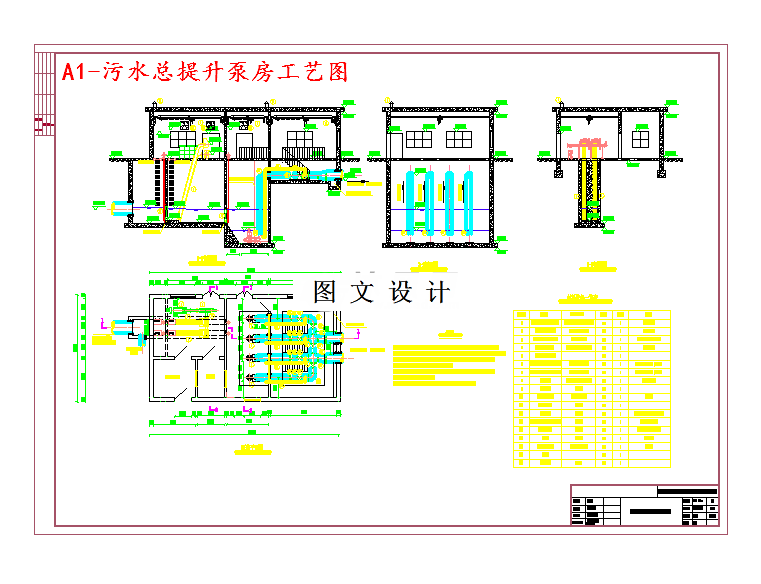

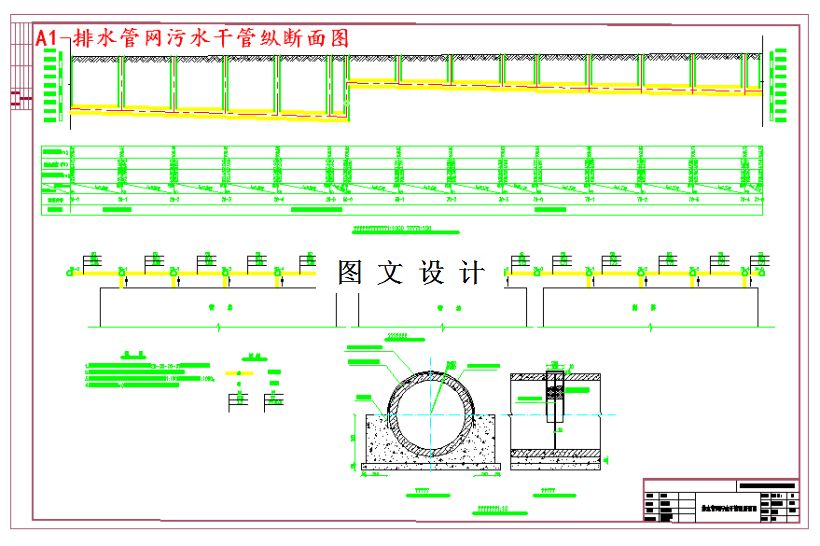

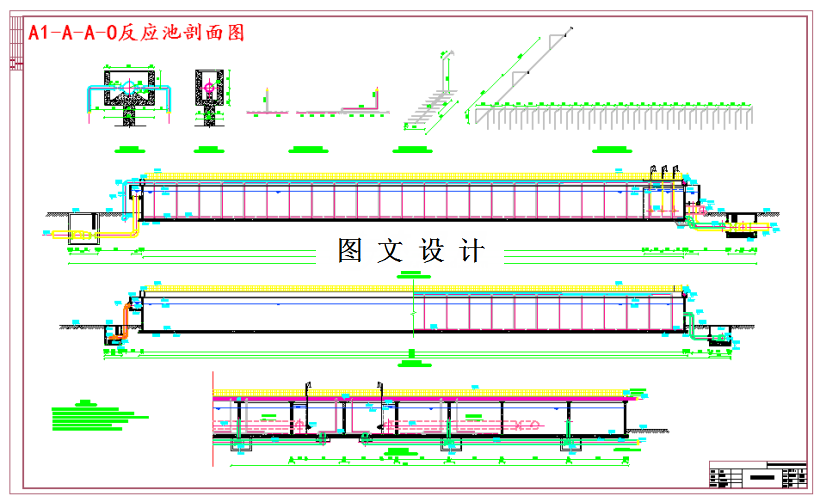

本设计是某县城市排水工程设计。主要包括：城市雨污管网和城市污水处理厂设计两部分。根据已有的自然、地质资料，城市占地面积为1100.984公顷，此次城市排水管网系统采用分流制，主干管沿河岸布置，干管沿等高线布置，即截留制。污水厂的进水流量为1104.4L/s，两套方案的造价分别为：方案A 6051359.2元，方案B 6580853.4元。两套方案经过经济技术比较，最终选择方案A。污水处理厂选用一级A标准（GB18918–2002）作为排放标准。确定污水处理厂工艺如下：进水–粗格栅及污水厂总提升泵站–细格栅–沉砂池–集配水井–初沉池–AAO生化反应池–二沉池–污水中途提升泵站–管式混合器–V型滤池–紫外消毒间–巴氏计量槽–出水。污水泵房选用自灌式；沉砂池采用550型钟式旋流式沉砂池；初沉池采用中间进水四周出水辐流式，停留时间为1.5h；AAO工艺中：厌氧池停留时间2h，缺氧池停留时间2.5h，好氧池的停留时间8.05h；二沉池采用辐流式，停留时间为4h；后经紫外消毒、巴氏计量槽后出水。污泥处理处置工艺：重力浓缩池–贮泥池–一级消化池–二级消化池–污泥脱水–外运。重力浓缩池直径7米；消化采用中温两级消化，一级消化池4座，直径20米，投配率5%；二级消化池2座，投配率10%；脱水采用双网带式压滤机。经过上述流程后污泥外运。污水厂总投资8758.9 万元，吨水处理成本0.484元/吨。
