M3685-年处理籼稻谷12万吨免淘洗大米生产线设计 下载积分：50　资料编号： M3685

作品包括:

Word版设计说明书1份

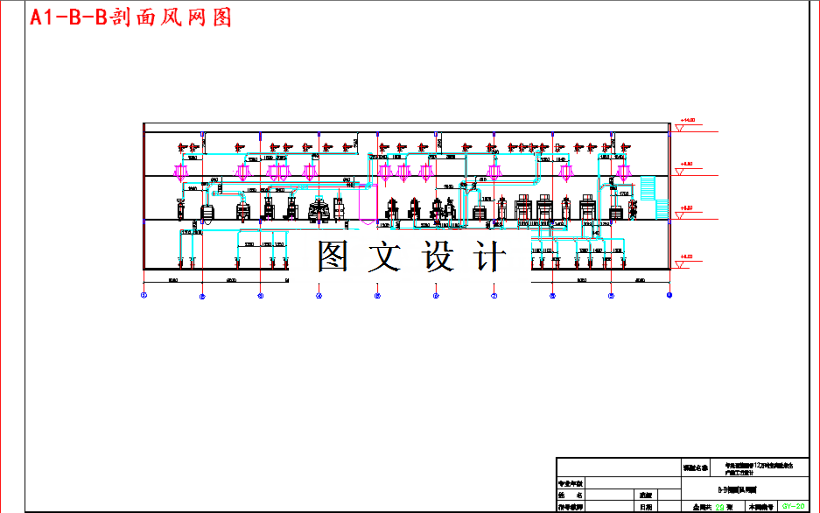

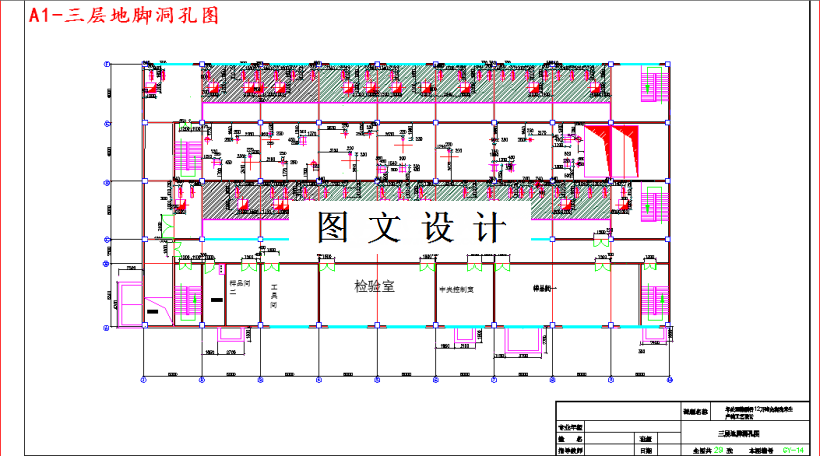

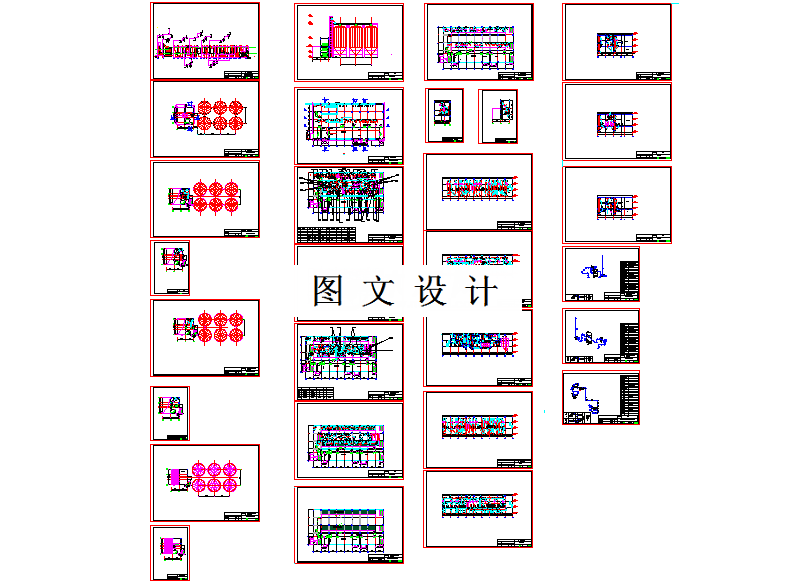

CAD版本图纸，共29张

摘要

该设计的题目是年处理籼稻谷12万吨免淘洗大米生产工艺设计，该设计的原粮为硬度较低的籼稻，而产品的要求又较高，这里采用两条生产线对大米进行加工，同时尽量缩短了流程线路，现对流程进行简单的说明：本设计采用了初清和后续清理分离的方法，增强对风尘的控制，总的来说清理工段使用了一道风选、两道筛选和一道去石的流程；砻谷工段采用砻谷和谷糙分开的方法进行，具细节为谷糙分离机，分理除未砻净的稻谷回到砻谷机二，进行再次砻谷，其中砻谷机二上增添了调节阀 ，可以使物料进入到砻谷机一内；（碾米工段）由于该设计的产品是品质要求较高的免淘洗大米，所以碾米过程采用三砂一铁的碾米机组合，这样不仅可以保证产品的质量还可以避免产品碎米率的增加，其中第二个碾米机上有调节阀，当原粮质量较好时可以调节阀门使原粮的碾磨次数变少，碾米机后设有白米分级筛目的是分离出去碾磨过程中产生的小碎以保证抛光机的工作效率和减少能源的消耗，分离阶段设有两道白米分级筛，一个在前一个在后，中间有两道抛光和三道色选，其中色选机分别选白、异、黄，再最后是长度精选机，将一般整米和大碎分开。
