Z1248-年处理量230万吨炼油厂柴油车间设计 下载积分：50　资料编号： Z1248

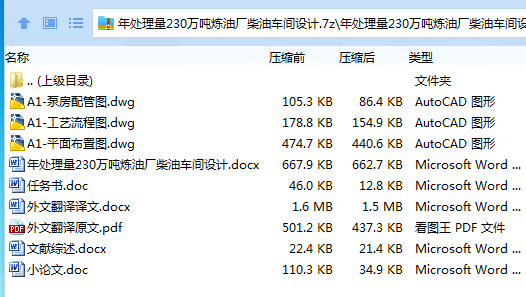

作品包括:

Word版设计说明书1份，共79页，约36000字

任务书一份

文献综述一份

外文翻译一份

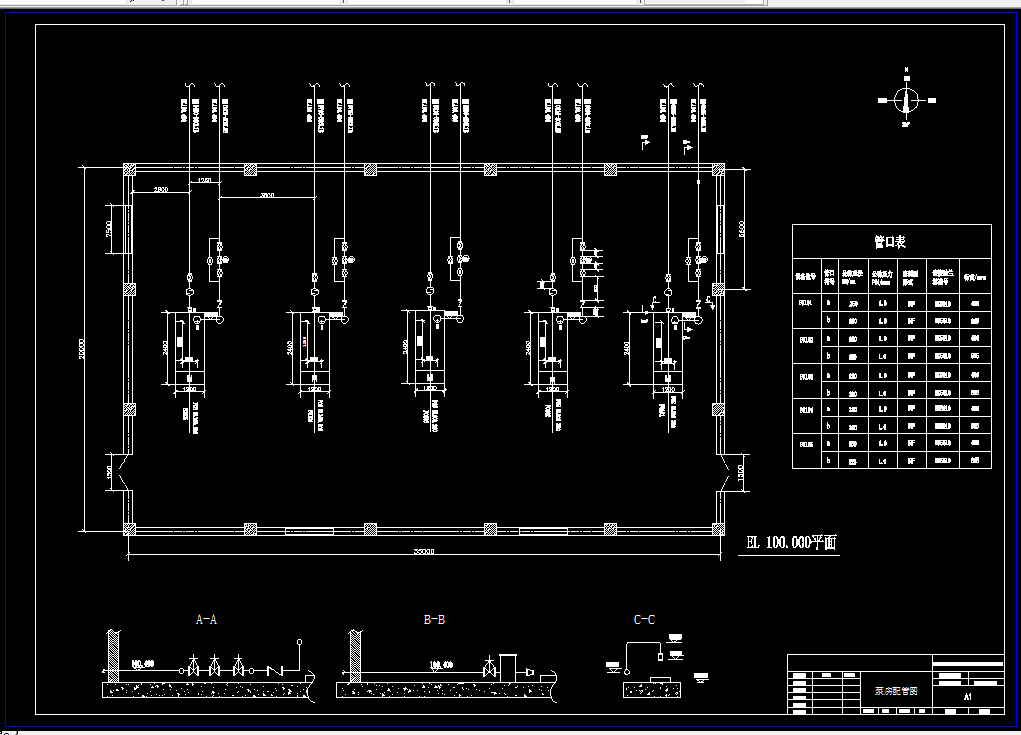

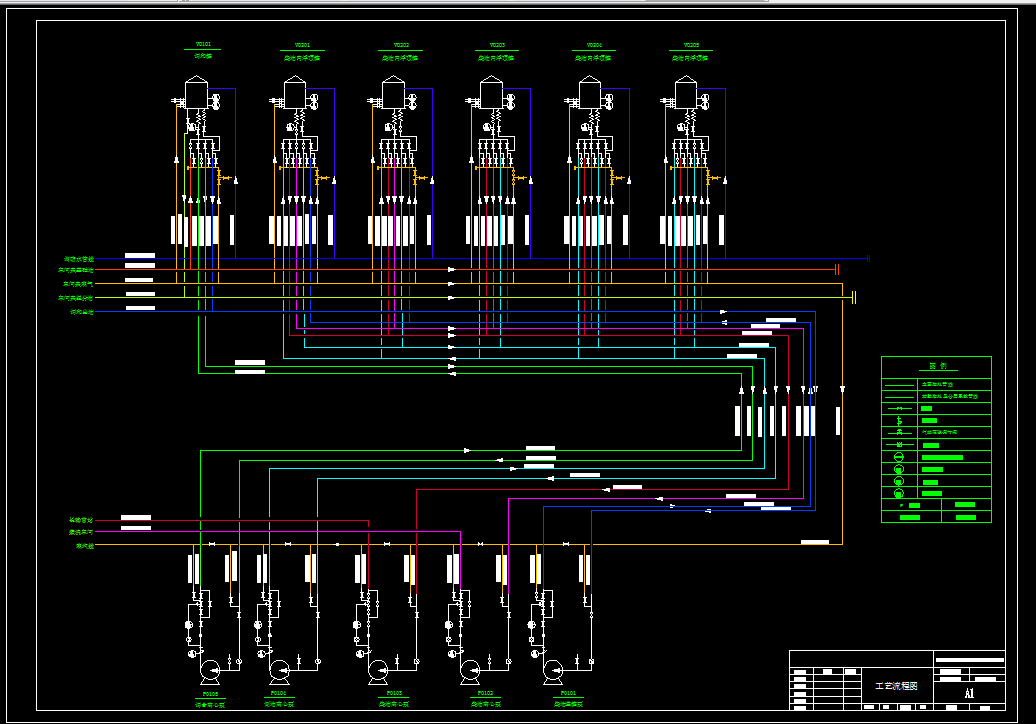

CAD版本图纸，共3张

摘 要

柴油是现代交通运输中必不可少的燃料之一，所以对炼油厂柴油车间进行设计是 非常有必要的。它将有助于柴油的发展，对于现代交通运输具有重要的意义。

本次设计中主要包括车间的选址，储罐的选择以及储罐结构的设计，罐区内储罐 的排列方式，罐区的消防布置，管路的选择和摩阻损失的计算等。首先通过年处理量 确定总体库容，确定储罐的类型和数量，并详细的计算了储罐的结构，确定了储罐的 尺寸，对储罐的抗风、抗震等方面进行了核算。确定了储罐之后，对储罐管路进行计 算，通过管路的摩阻确定所需扬程，选择了具体的油泵。其中还对罐区的消防进行了 设计，通过计算确定了防火堤的长宽高以及防火堤内储罐的数量，并对储罐可能发生 的火灾设计了泡沫液的储备量和消防用水的量，并最终通过计算确定了消防水池的数 量和泡沫枪的个数。最后对本次设计的经济性进行了计算，更加证明了本次设计的可 行性。

关键词：柴油；内浮顶罐；防火堤；油泵；管线。

目 录

摘 要 I
