M3813-湖南镇水电站混凝土重力坝坝后式方案设计 下载积分：50　资料编号： M3813

作品包括:

Word版设计说明书1份

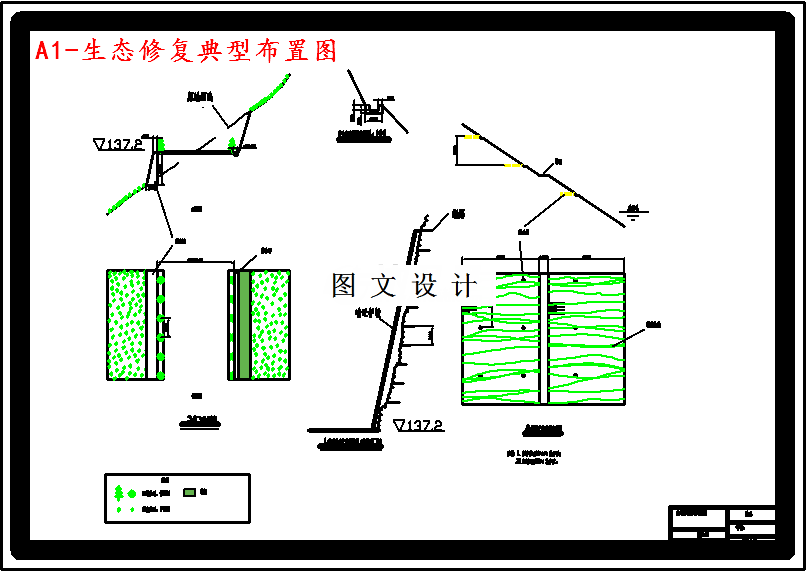

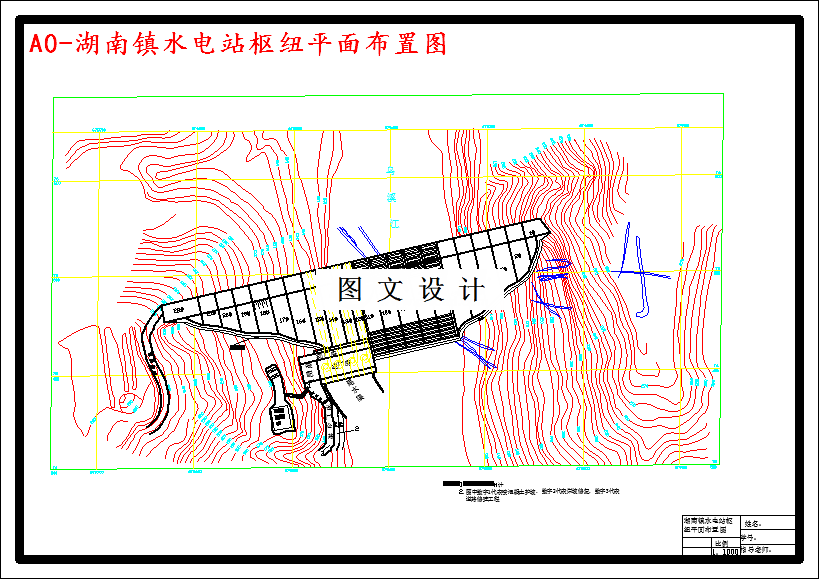

CAD版本图纸，共2张

摘要

湖南镇水电站挡水建筑物为混凝土重力坝，坝址处于山前峦，坝址处河谷狭窄，两岸地形对称，覆盖层较薄，为单一的流纹斑岩，地质状况良好。大坝设计蓄水位231m，设计低水位196m，校核洪水位238.33m，校核洪水最大下泄量9022.95m3/s，设计洪水位235.33m，设计洪水最大下泄量6995.85 m3/s。由水文条件计算湖南镇水电站水库为多年调节水库。湖南镇水电站装机容量为18. 8万千瓦，采用四台4.7万千瓦发电机水轮机层安装四台 HL-180-LJ-300型号水轮机。湖南镇水电站挡水重力坝坝顶高程239米(不包括1.2米高防浪墙)，最大坝高126米，最大坝宽17米。溢流重力坝堰顶高程222.07米，溢洪道净宽70米，闸门采用平板15（宽）×8.5（高）闸门。坝顶总厂407米。湖南镇水电站采用坝后式厂房。考虑到交通方便，厂房设于左岸，主厂房长度为58米，装配厂长17.6米。主厂房宽度20米，上游侧9.5米，下游侧10.5米。在高程方面控制高程水轮机安装高层123.55米，发电机层133.02米，桥吊高程147.12米，厂房顶高程153.64米，安装场高出发电机层4.18米。副厂房位于主厂房上游侧。
