Z1147-紧水滩水电站厂房及楼面板结构设计 下载积分：50　资料编号： Z1147

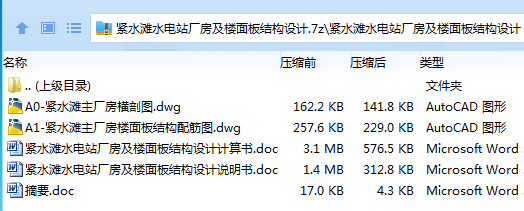

作品包括:

Word版设计说明书1份，计算书一份

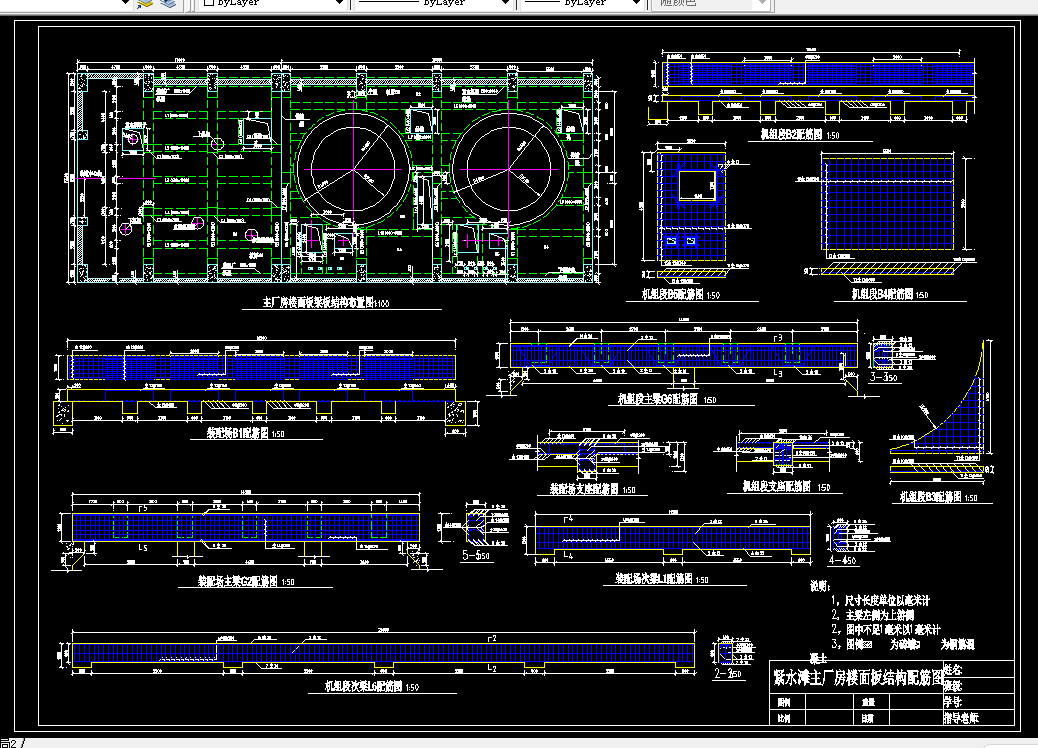

CAD版本图纸，共2张

摘   要

J电站在瓯江上游干流梯级开发的第一级水电站，工程以发电为主，兼顾航运、放木及防洪等综合利用要求。瓯江流域处浙东南沿海山区，属于年调节水库。

本次设计的水库死水位为263m，正常蓄水位为285m，设计洪水位291m，校核洪水位为292m。

根据地形地质的特点选择坝型为重力坝，坝长281m，坝顶高程293m，坝底高程197m。其中溢流坝段长60m，其中有3孔溢洪道，净宽48m。设有泄槽，净宽10m。坝体进水口中心线高程254.26m。

水电站装机容量为18万kW，四台机组单机容量4.5万kW。水轮机型号为HL220-LJ-300，发电机型号为SF45-14/5800。厂房坝后地面式厂房，布置在右岸，开关站布置在右岸坝顶公路旁。主厂房总宽定为17.5m，总长71m。水轮机安装高程为202.19m。起重机选用双小车桥式起重机，最大起重量选2×125吨，跨度选用14m。装配场长度取17m。进场公路布置在右岸。副厂房是为保证水电站正常运行需要，设置在主厂房上游侧。主要布置各种机电辅助设备、房间、生产间和必要生活设施房间。

电站建成后主要担任华东电网调峰并供电丽水、温州将使丽、温两地区通过220千伏输电线路联系，形成浙南电力系统。此外，电站的建设，将带动当地工农业发展，为当地居民创造就业条件，改善当地社会经济，促进当地以及周围地区的发展。

关键词：水利枢纽；挡水建筑物；泄水建筑物；稳定；应力；水轮机；选型；厂房；楼板配筋

目录

1 自然地理及工程地质 - 4 -

1.1 流域概况 - 4 -

1.2 水文与气候 - 4 -

1.3 地形与地质 - 5 -

1.3.1 水库区工程地质 - 5 -

1.3.2 坝址地质 - 6 -

1.4 天然建筑材料 - 6 -

1.4.1 土料： - 6 -

1.4.2 砂石料： - 6 -

2经济、水利与动能 - 7 -

2.1 工程效益 - 7 -

3 重力坝部分 - 8 -

3.1 坝型选择及枢纽布置 - 8 -

3.1.1枢纽主要建筑物等级确定 - 8 -

3.1.2坝址及坝型的选择 - 8 -

3.1.3枢纽组成建筑物 - 8 -

3.2重力坝非溢流坝段设计 - 9 -

3.2.1水工筑物级别 - 9 -

3.2.2基本剖面尺寸确定 - 9 -

3.2.3实用剖面尺寸的确定 - 9 -

3.2.4坝体剖面验算 - 10 -

3.3重力坝溢流坝段设计 - 15 -

3.3.1 溢流坝段剖面设计 - 15 -

3.3.2 溢流坝段应力稳定计算 - 20 -

3.4 泄槽溢流坝段设计 - 21 -

3.4.1 泄槽坝段剖面设计 - 21 -

3.5 坝内构造 - 25 -

3.5.1 坝顶结构 - 25 -

3.5.2坝基地基处理 - 25 -

4水电站建筑物设计 - 26 -

4.1特征水头的选择 - 26 -

4.1.1设计高水位 - 26 -

4.1.2设计低水位 - 26 -

4.1.3 加权平均水头及设计水头 - 27 -

4.2 水电站设备选型 - 27 -

4.2.1水轮机选型 - 27 -

4.2.2金属蜗壳及尾水管尺寸 - 28 -

4.2.3发电机的选择 - 29 -

4.2.4 调速器的计算 - 33 -

4.2.5油压装置的选择 - 34 -

4.2.6 起重设备选择与尺寸 - 34 -

4.3厂房尺寸确定 - 35 -

4.3.1厂房高度的确定 - 35 -

4.3.2主厂房长度的确定 - 36 -

4.3.3主厂房的宽度的确定 - 37 -

4.4厂房各层布置 - 37 -

4.4.1发电机层： - 37 -

4.4.2水轮机层 - 37 -

4.4.3蜗壳层： - 38 -

5进水口及坝内埋管 - 39 -

5.1 引水管道的布置 - 39 -

5.1.1钢管直径 - 39 -

5.1.2临界淹没深度 - 39 -

5.1.3管轴线布置 - 40 -

5.2进水口布置 - 40 -

5.2.1进水口流线 - 40 -

5.2.2渐变段及弯管段 - 40 -

5.3拦污栅 - 40 -

5.4典型钢管身厚度 - 41 -

5.5 闸门及启闭设备： - 42 -

5.5.1闸门 - 42 -

5.5.2 启闭设备 - 43 -

5.5.3通气孔： - 43 -

5.5.4充水阀 - 43 -

5.5.5伸缩节 - 43 -

6专题楼面板设计 - 44 -

6.1厂房梁格布置 - 44 -

6.1.1发电机层梁格布置 - 44 -

6.1.2装配场层梁格布置 - 44 -

6.2厂房配筋计算 - 45 -

6.2.1基本资料 - 46 -

6.2.2计算方法 - 47 -

主要参考文献 - 53 -
