M4130-桃仙二次变电所电气工程设计 下载积分：50　资料编号： M4130

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

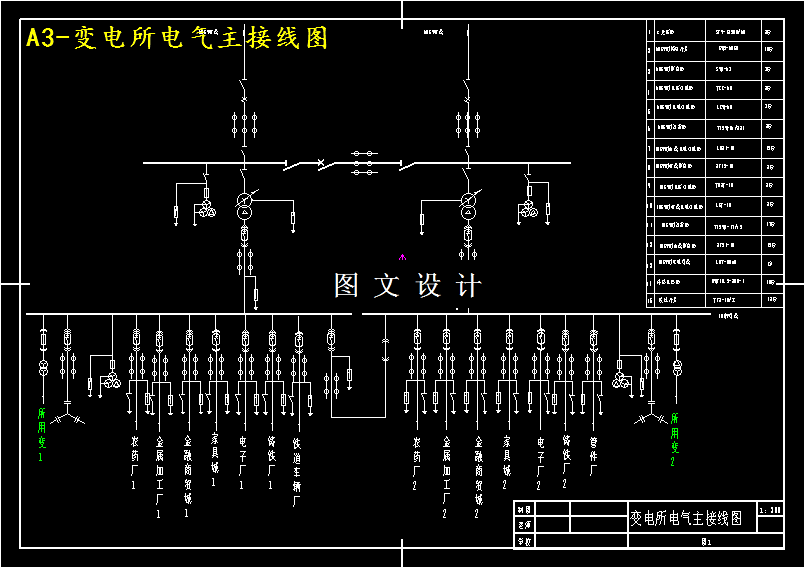

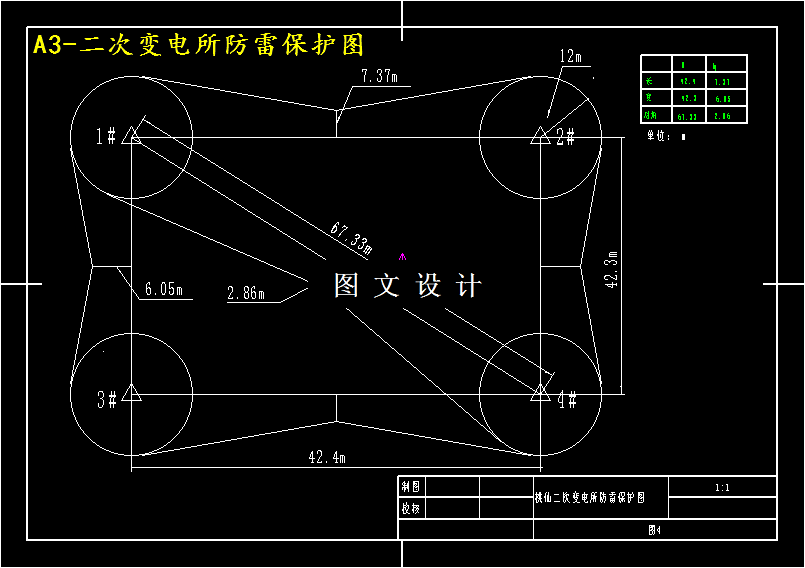

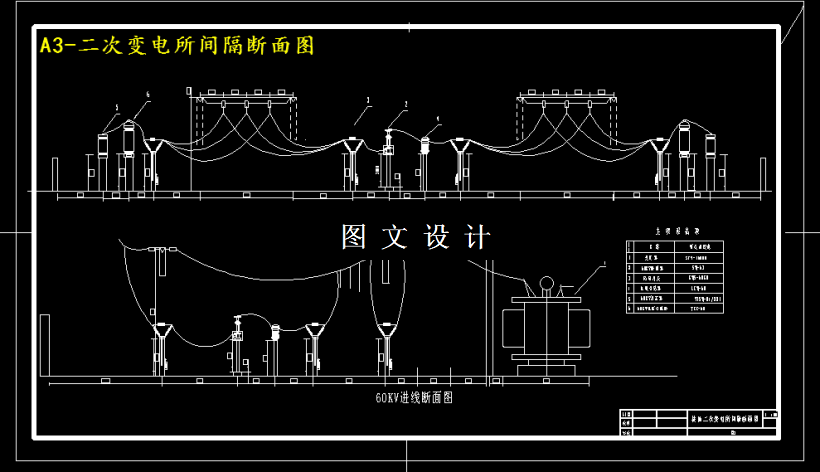

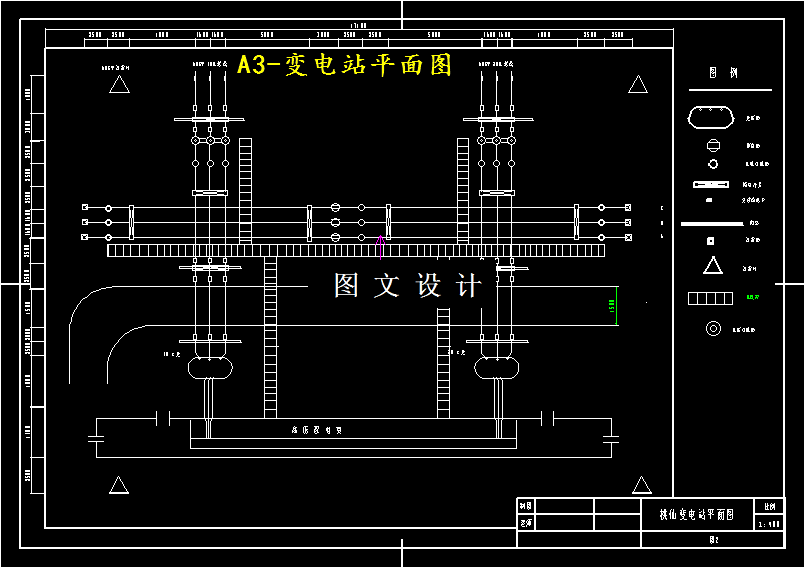

根据设计任务书，分析了66kV变电所在电力系统中的地位和建设规模，考虑变电所运行的可靠性、灵活性、经济性，经过技术经济比较，全面论证，确定主接线的最佳方案。本设计主要包括10kV出线的选择，主变压器的容量、台数、型式，静电补偿电容器的选择，计算短路电流并列表汇总，选择并校验主要电器设备，包括断路器，隔离开关，电流互感器，电压互感器，避雷器，母线，10kV高压开关柜等，配电装置的设计，主要元件继电保护和安全自动装置的规划，全所防雷保护的设计。最后附上电气主接线图、平面图、断面图以及设备清册。
