M4131-南充60kV无人值守降压变电所电气部分设计 下载积分：50　资料编号： M4131

作品包括:

Word版设计说明书1份

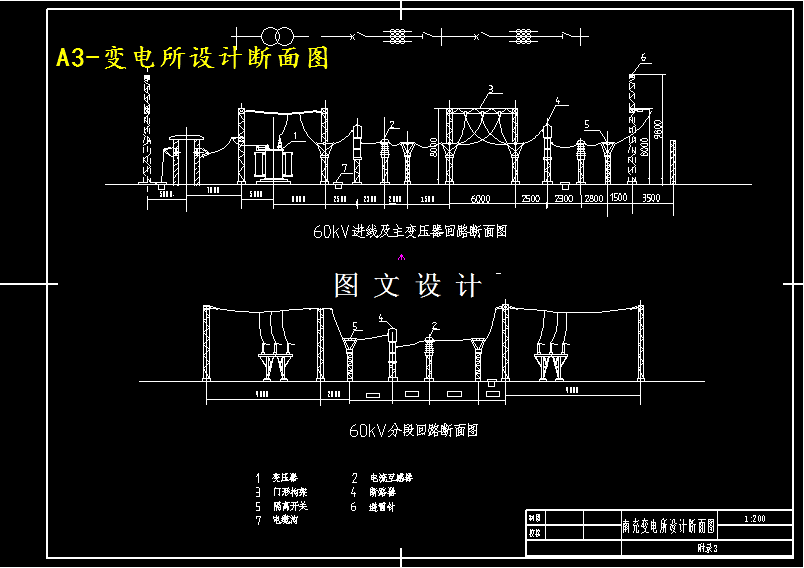

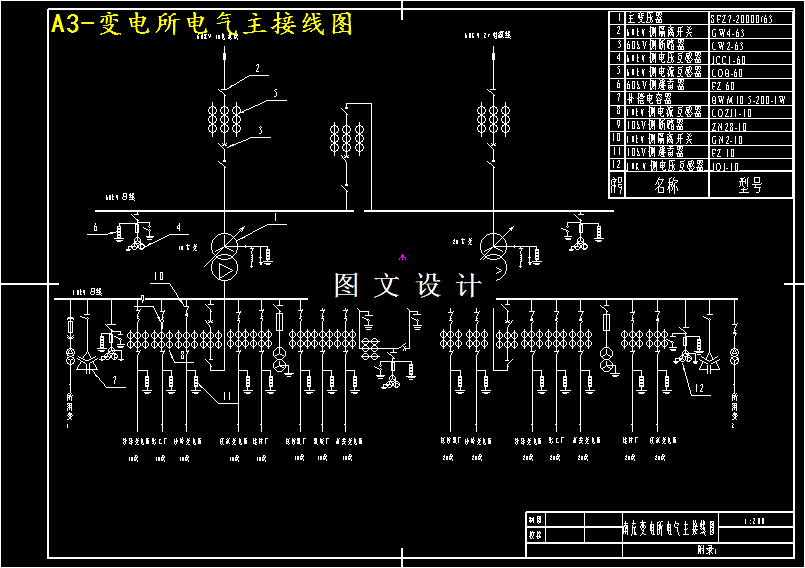

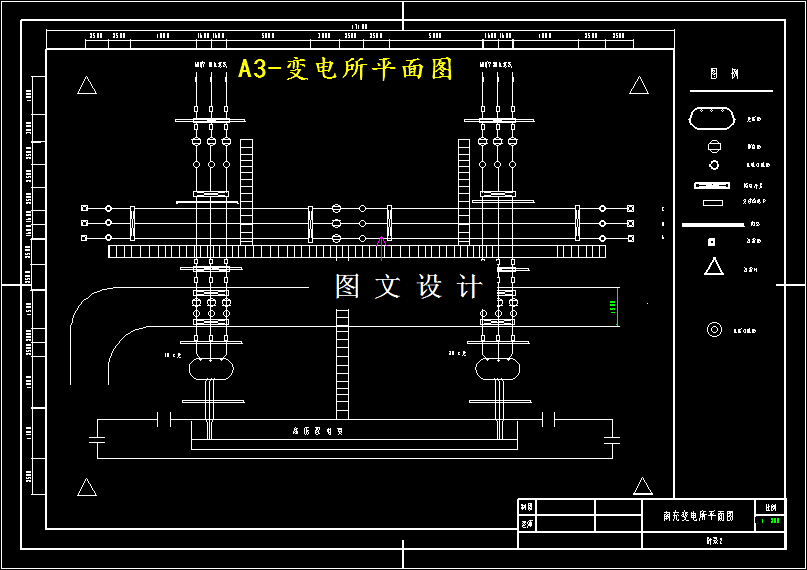

CAD版本图纸，共3张

摘要

本设计是南充60kV无人值守降压变电所电气部分设计。 全设计详细的说明了各种设备选择的最基本的要求和原则依据。变压器的选择包括：主变压器的台数、容量、型号等主要技术数据的确定；电气主接线主要介绍了电气主接线的重要性、设计依据、基本要求、各种接线形式的优缺点以及主接线的比较选择，并制定了适合本厂要求的主接线。短路电流计算是最重要的环节，本设计详细的介绍了短路电流计算的目的、假定条件、一般规定、元件参数的计算、网络变换、以及各短路点的计算等知识；高压电气设备的选择包括母线、高压断路器、隔离开关、电流互感器、电压互感器的选择原则和要求，并对这些设备进行校验和产品相关介绍。而根据本设计所介绍的高压配电装置的设计原则、要求和60kV的配电装置，决定此次设计对本厂采用普通中型布置。继电保护和自动装置的规划，包括总则、自动装置、一般规定主变压器、母线等设备的保护，而变电所的防雷保护则主要针对避雷针和避雷器的设计。此外，在设计适当的位置还附加了图纸（主接线、平面图、断面图、防雷保护等）及表格以方便阅读、理解和应用。
