M4137-光明60∕10KV二次变电所电气工程设计 下载积分：50　资料编号： M4137

作品包括:

Word版设计说明书1份

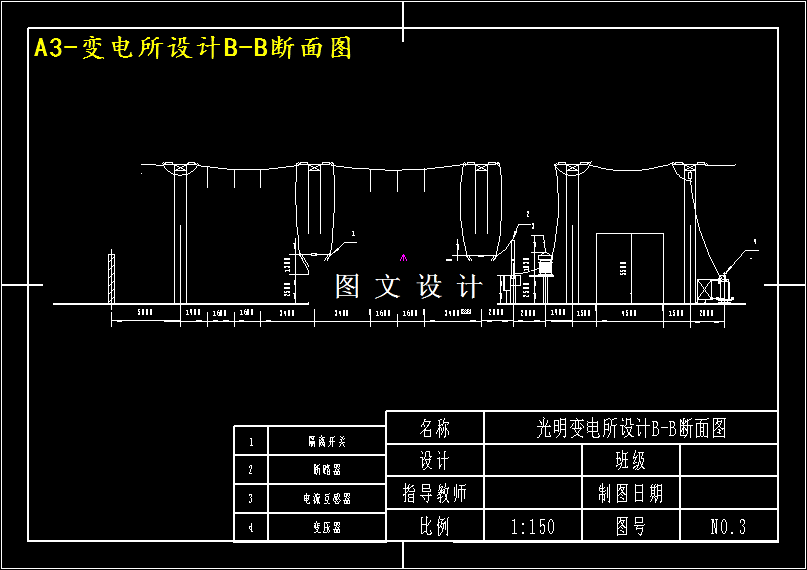

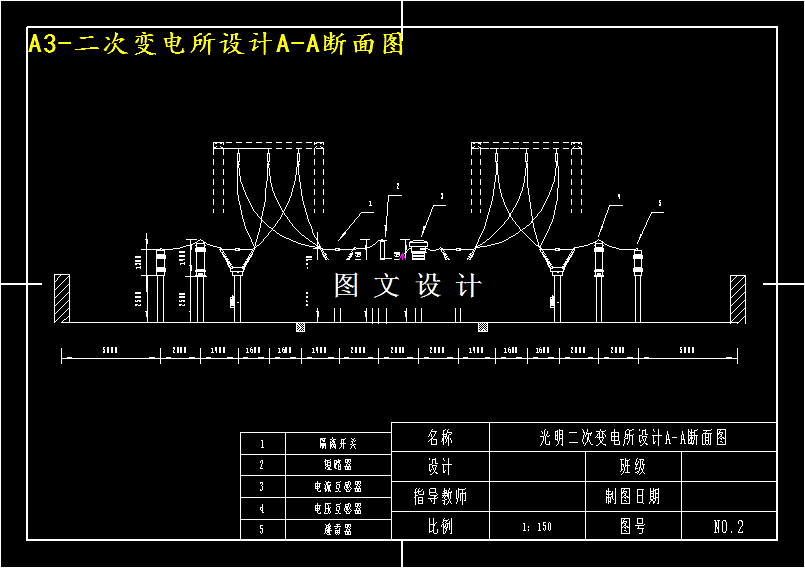

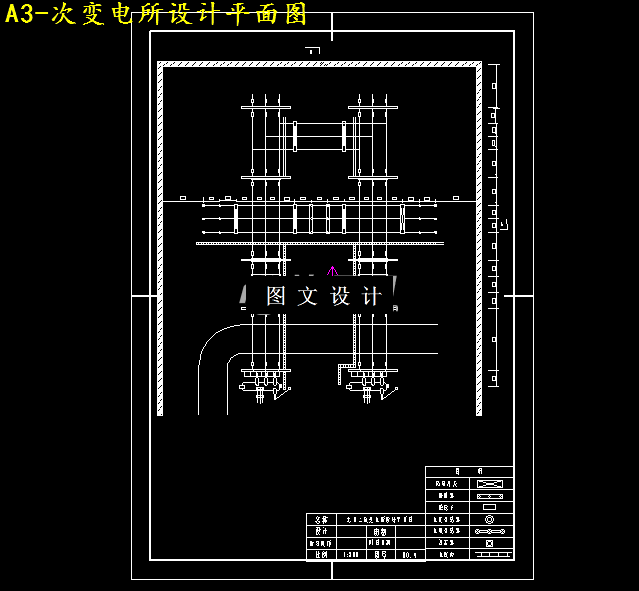

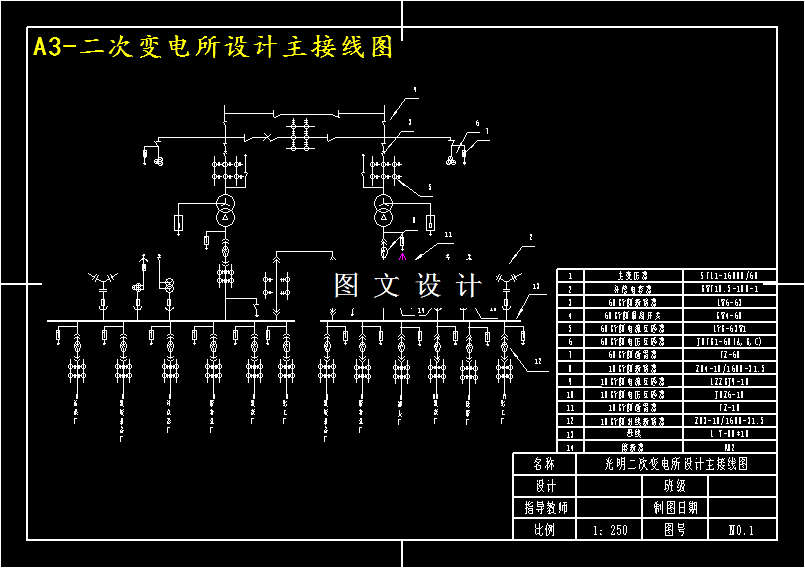

CAD版本图纸，共4张

摘要

本次设计题目是光明60∕10KV二次变电所电气工程设计此变电所地区公用变电所，电压等级为60/10KV，设计要求变电所功率因数在0.90以上，所有用户10KV线路入口处的电压偏移为，电压损耗不超过8%，设计任务书包括选择所有10KV线路的导线，选择静电补偿电容器；选择主变台数、容量、形式；选择变电所电气主接线；计算短路电流；选择电器设备，包括断路器、隔离开关、电压互感器、电流互感器、避雷器、母线、高压开关柜的选择；最后是防雷保护设计，要确定避雷针位置、个数、高度、进线保护长度。
