M4138-工业区220∕60KV一次降压变电所电气设计 下载积分：50　资料编号： M4138

作品包括:

Word版设计说明书1份

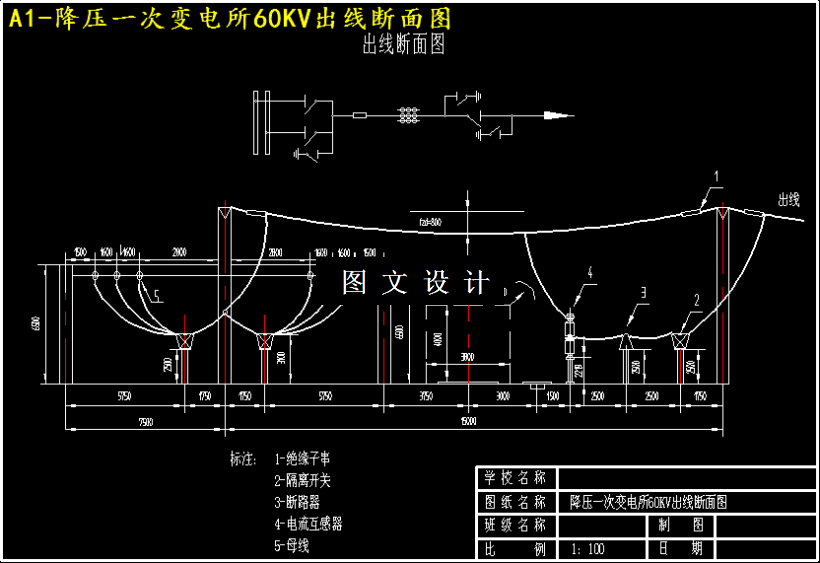

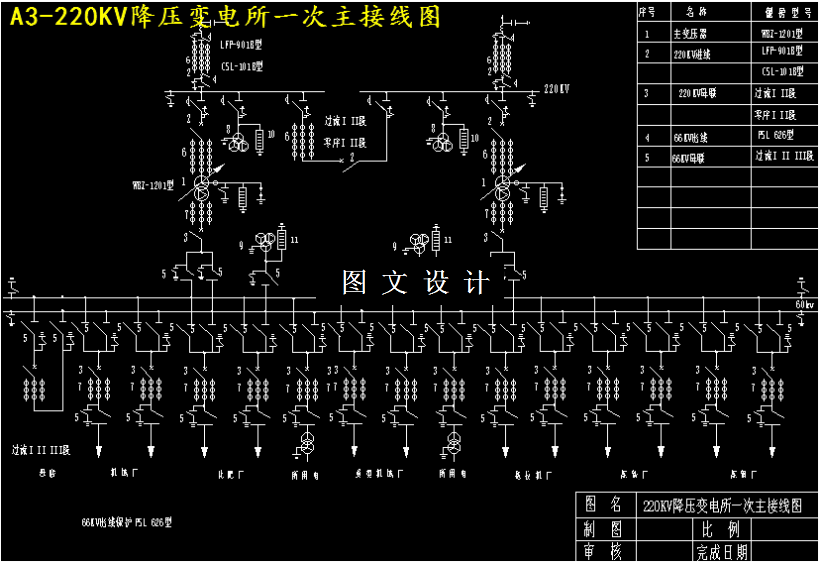

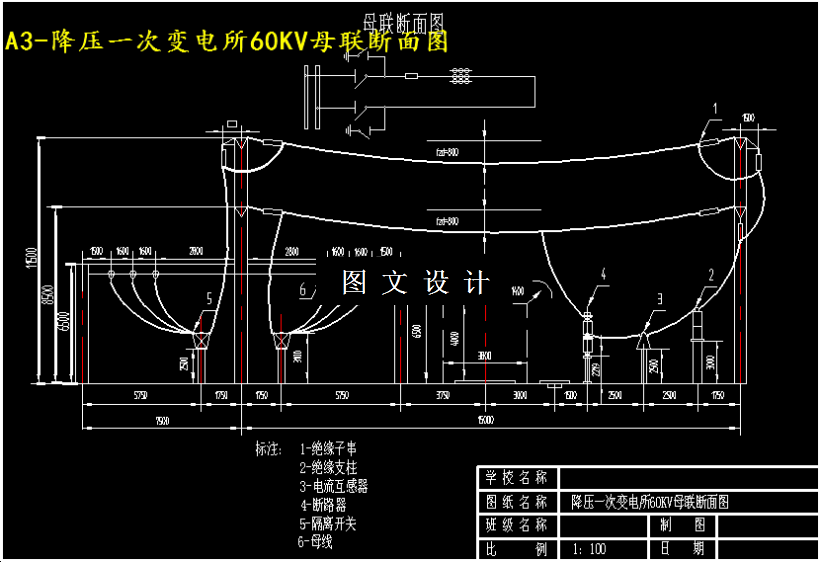

CAD版本图纸，共3张

摘要

本变电所建成后主要是给工业区的工厂供电。变电所的电压等级为220/60KV。本变电所220千伏电源进线两回，60千伏出线为12回。3、所址地区的年平均温度为14℃，最高温度为36℃。最低温度为–20℃。4、变电所出线走廊宽阔，地势平坦，空气无特殊污染，交通方便。变电所有两个电压等级，变电所电源由2回220KV线路与力系统联接。60KV侧负荷共有6个用户，分别通过单回架空线路供电。60KV侧最大综合负荷为107MW，COSφ=0.8。无扩建要求。最大负荷利用小时数T=5600小时，负荷同时系数0.92，线损率为5%。重要负荷占65%。1、主变压器容量一般按变电所建成后5—10年的规划负荷选择，并适当考虑到远期10—20年的负荷发展。
