M4139-220KV降压变电所电气部分初步设计 下载积分：50　资料编号： M4139

作品包括:

Word版设计说明书1份

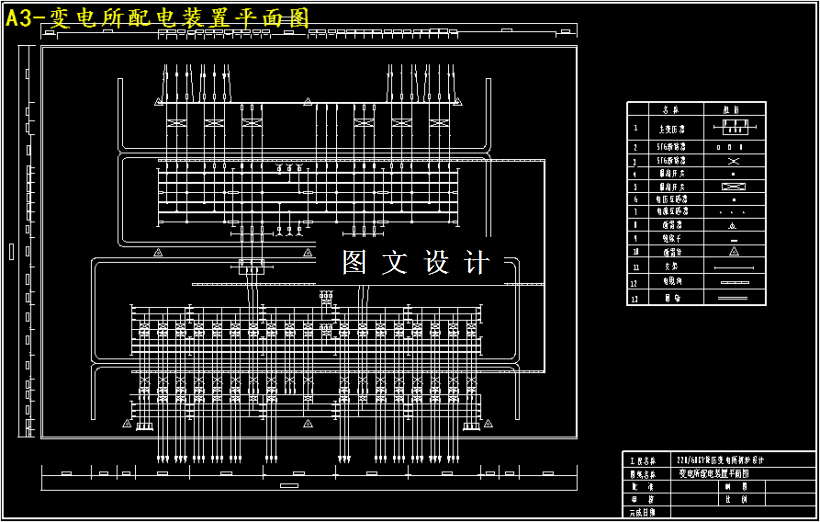

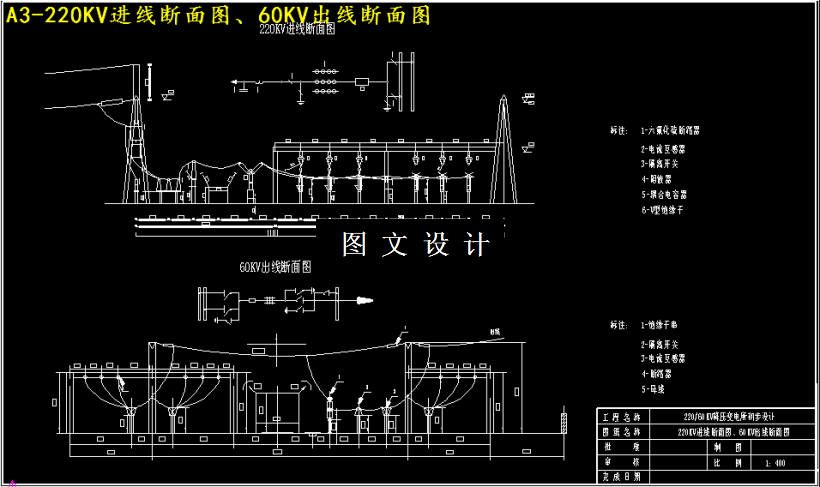

CAD版本图纸，共4张

摘要

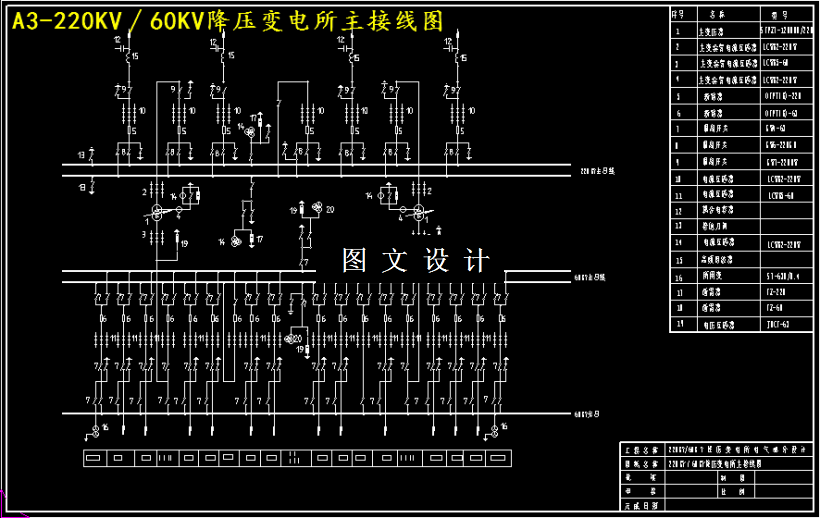

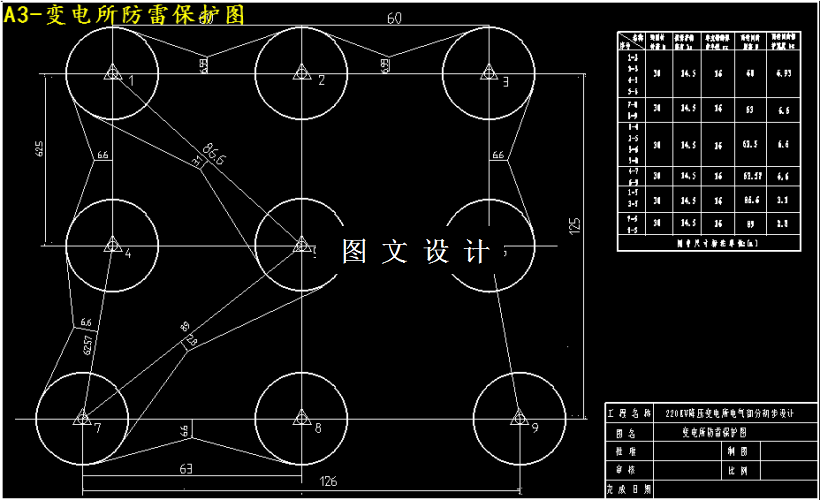

设计的主要内容 a.设计本变电所电气主接线的基本形式 ； b.选择本变电所主变压器的型号、容量和台数； c.进行各种类型短路电流的计算； d.进行主要电气设备的选择； e.进行本变电所高压配电装置的规划设计； f.进行本变电所继电保护和自动装置的规划设计； g.进行本变电所防雷保护的规划设计。电气主接线是多种主要电气设备（如发电机、变压器、开关、互感器、线路、电容器、电抗器、母线、避雷器等）按一定顺序要求连接而成的，是分配和传送电能的总电路。将电路中各种电气设备统一规定的图形符号和文字符号绘制成的电气连结图，称为电气主接线图。变电所的电气主接线是电力系统接线的主要部分。主接线的确定对变电所的安全、稳定、灵活、经济运行以及对电气设备选择、配电装置布置、继电保护拟定等都有着密切的关系。由于发电、变电、输配电和用电是同时完成的，所以主接线设计的好坏不仅影响电力系统和变电所本身，同时也影响到工农业生产和人民生活。因此，主接线设计是一个综合性问题。
