M4140-3×200MW火力发电厂电气部分初步设计 下载积分：50　资料编号： M4140

作品包括:

Word版设计说明书1份

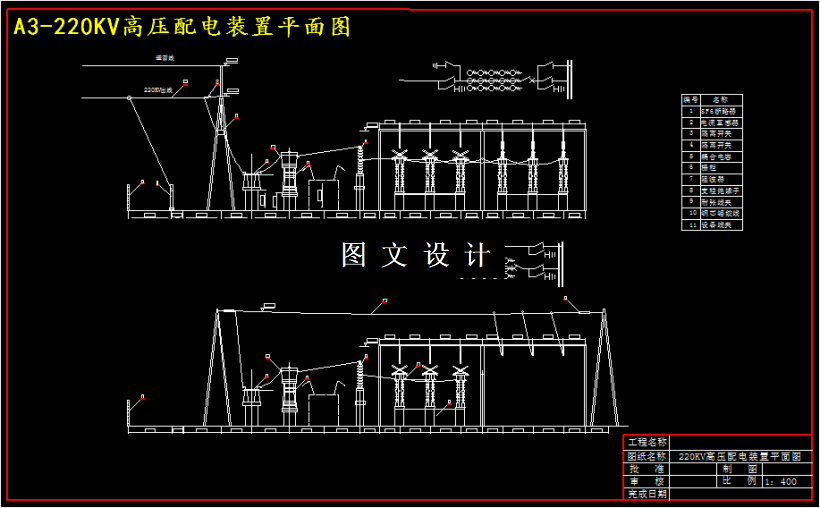

CAD版本图纸，共4张

摘要

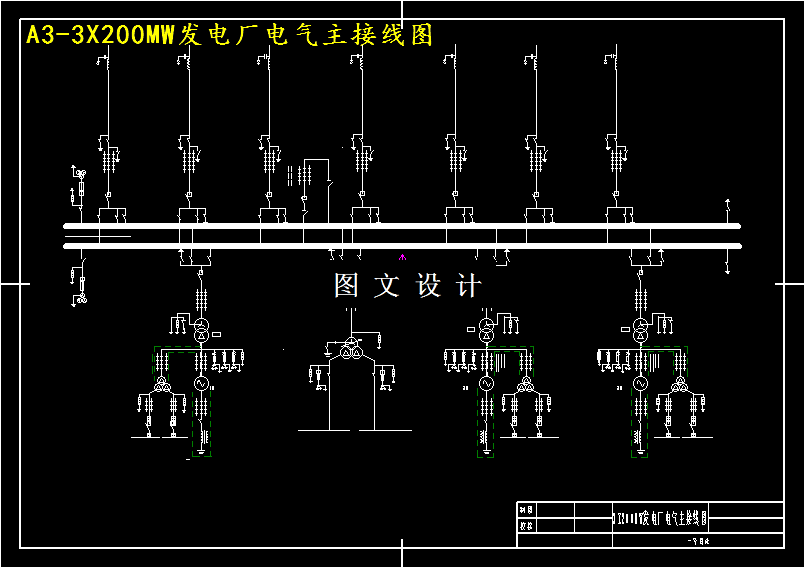

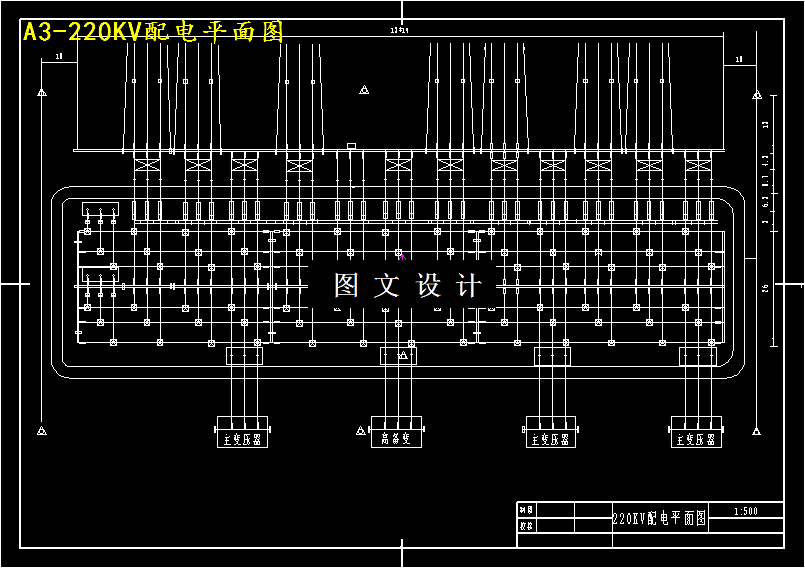

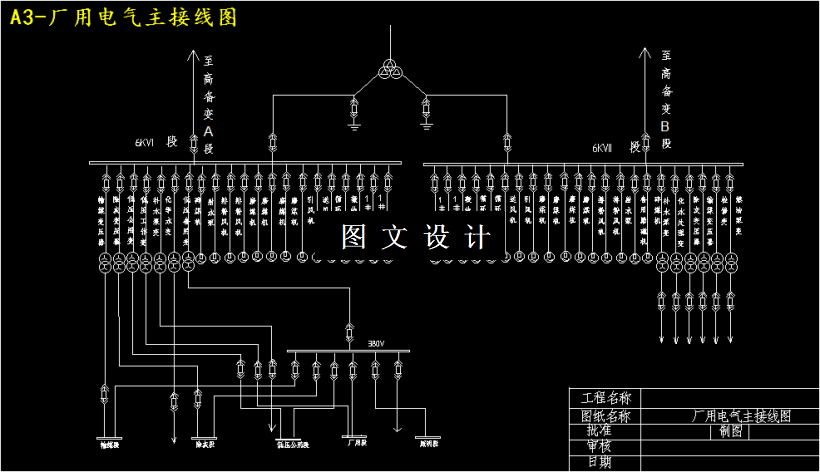

本设计是对3×200MW火力发电厂电气部分初步设计。设计详细的说明了各种设备选择的最基本的要求和原则依据以及计算过程。其中有设计任务书，变压器的选择，包括：发电厂主变压器、高压备用变压器及高压厂用变压器的台数、容量、型号等主要技术数据的确定。电气主接线，主要介绍了电气主接线的重要性、设计依据、基本要求、各种接线形式的优缺点以及主接线的比较选择。厂用电接线，包括：厂用电接线的总要求、厂用母线接线设计。短路电流计算，是最重要的环节，本设计详细的介绍了短路电流计算的目的、条件、一般规定、元件参数的计算、网络变换等知识。高压电气设备的选择，包括母线、高压断路器、隔离开关、电流互感器、电压互感器、限流电抗器的选择原则和要求。并简单的介绍了高压配电装置的设计原则、要求和220KV的配电装置。及继电保护和自动装置的规划，包括总则、自动装置、一般规定和发电机、变压器、母线等设备的保护。发电厂和变电所的防雷保护，包括选择的基本原则、避雷针和避雷器的设计。分别是对主变压器及厂用变压器进行计算选择。进行短路电流计算，算出所选各短路点的短路电流。对高压电器的选择以及进行效验。防雷保护计算，根据变电所面积计算出避雷针针高。此外，为了方便读者对内容的理解和应用，在适当的位置附加了图纸（主接线、平面图、断面图、防雷保护等）。
