M4143-星元变电所继电保护设计 下载积分：50　资料编号： M4143

作品包括:

Word版设计说明书1份

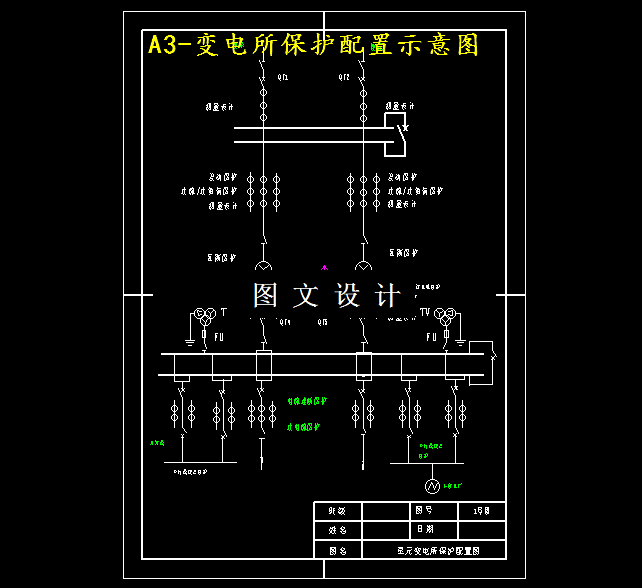

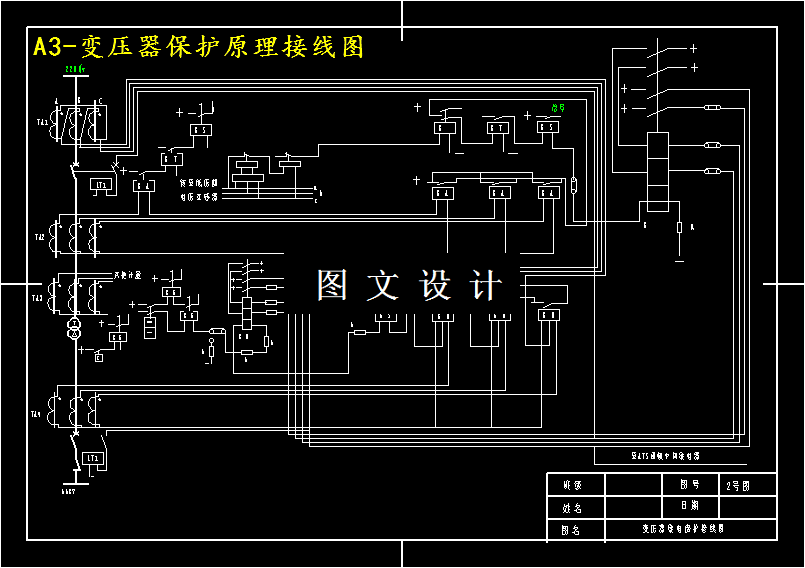

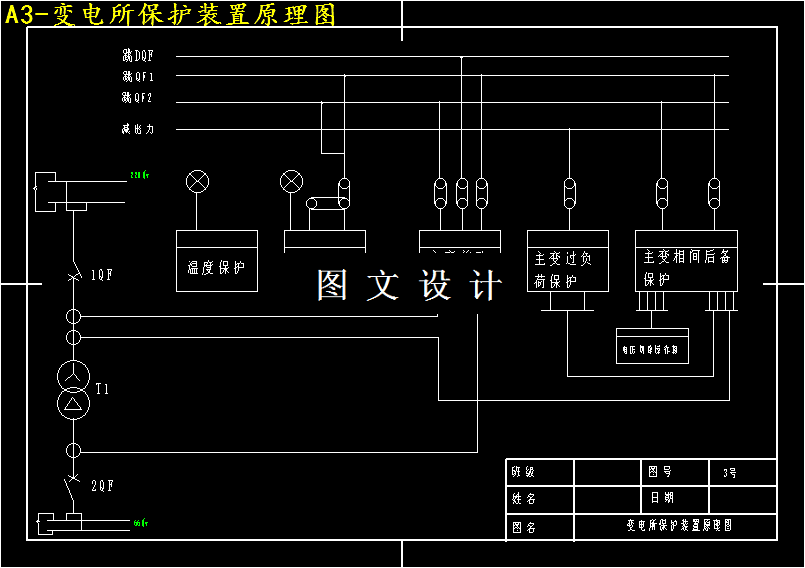

CAD版本图纸，共3张

摘要

本次设计的题目是《星元变电所继电保护设计》，在变电所当中最重要的就是关于继电保护的设计，所以在设计当中对遇到的问题和故障进行仔细的分析、研究并设计了保护方案。保证供电可靠性、安全性使变电所能够正常的运行从而保障电力系统运行安全和人员设备安全。在确定线路的继电保护方案时，首先考虑的是电流保护，但在随后的计算当中发现这种保护并不能满足灵敏性的要求，所以重新选择了距离保护它的保护原理是通过测量线路的阻抗来判定是否出现故障。在故障时短路电流会增大而相应的电压会变小，从而导致阻抗值下降，所以当满足继电保护整定值要求时，继电器会发生信号进行相应的保护。为了满足电力系统继电保护的可靠性、经济性、速动性、灵敏性、选择性的要求。在变压器保护配置中选择了瓦斯保护、纵差保护、过负荷和过电流保护。
