M4145-2X300MW凝气式发电厂电气部分设计 下载积分：50　资料编号： M4145

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

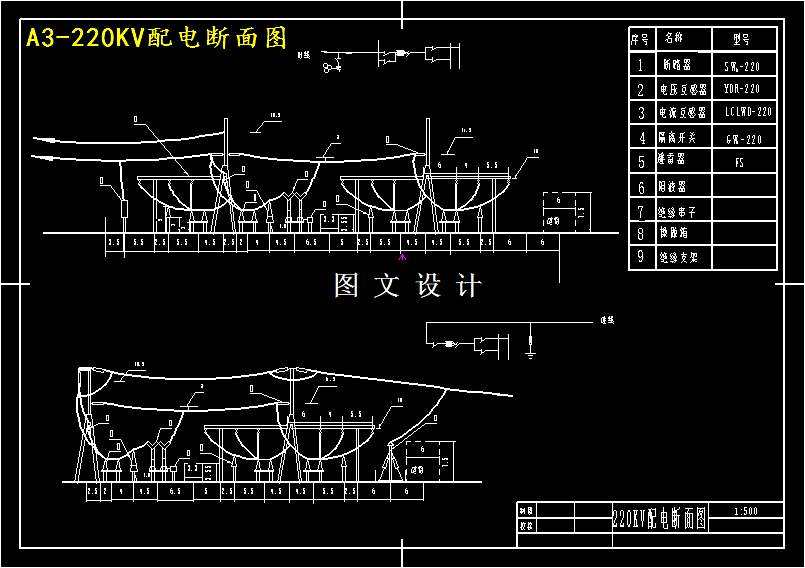

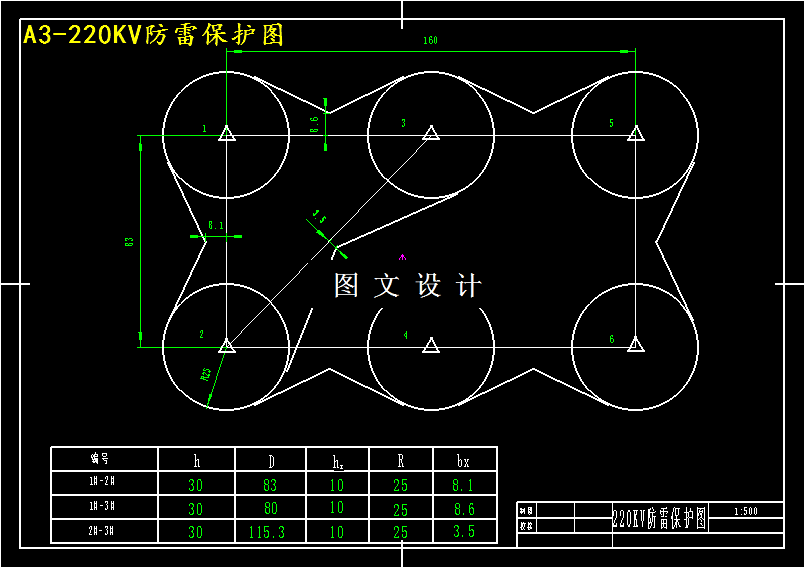

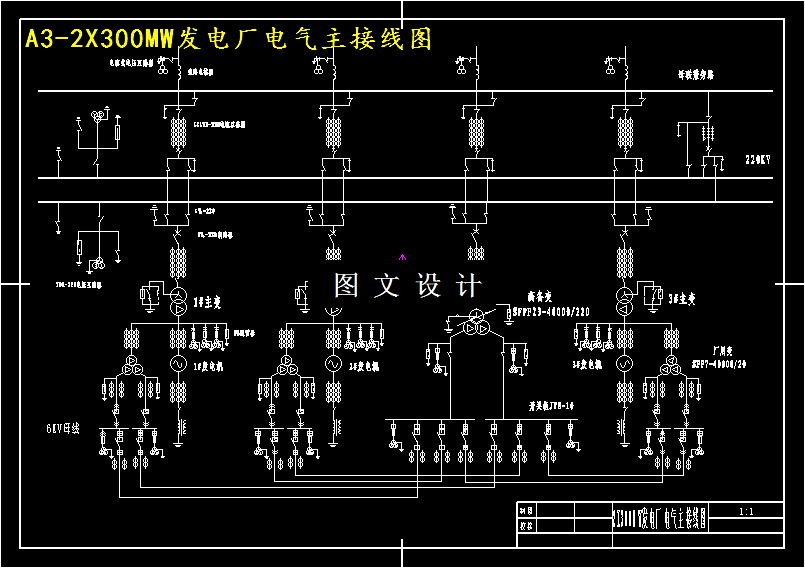

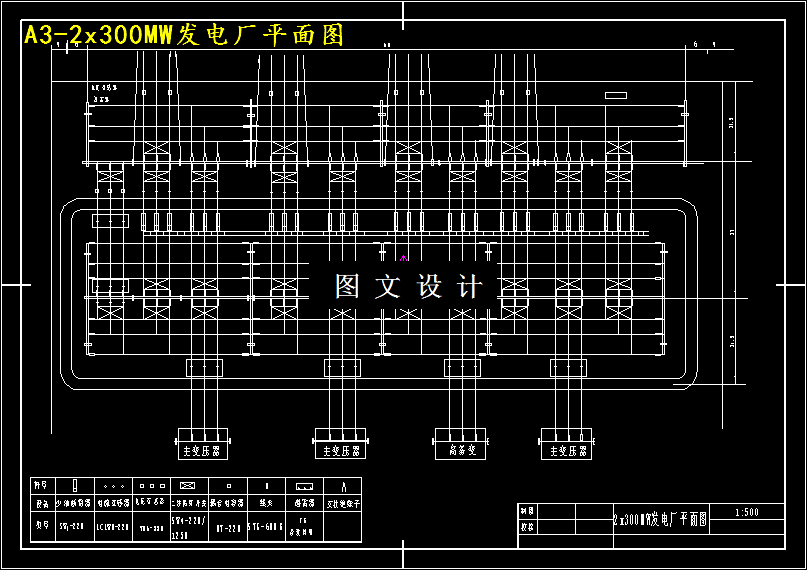

本设计是2X300MW凝气式发电厂电气部分初步设计。综观世界电力系统发展的趋势，本设计中的电厂容量并不算大，但这种中小型电厂对于沿海地区及一些偏僻落后地区的供电仍有明显的帮助。 在本设计中通过对任务书的详细分析，并根据设计规程手册中的要求，首先确定了发电厂的变压器容量，并通过比较选择了主接线的形式。在进行完短路计算后，根据计算结果选择了设计中所需的各种器件，并进行了校验。通过所学的课本中的知识和翻阅资料确定了本设计中发电厂的配电系统，自动装置及继电保护系统。最后根据配电系统画出本设计中的主接线图，断面图和平面图，并根据所查尺寸设计出防雷保护，画出防雷保护设计图纸最终完成本次设计。
