M4148-2×300MW发电厂工程电气部分初步设计 下载积分：50　资料编号： M4148

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

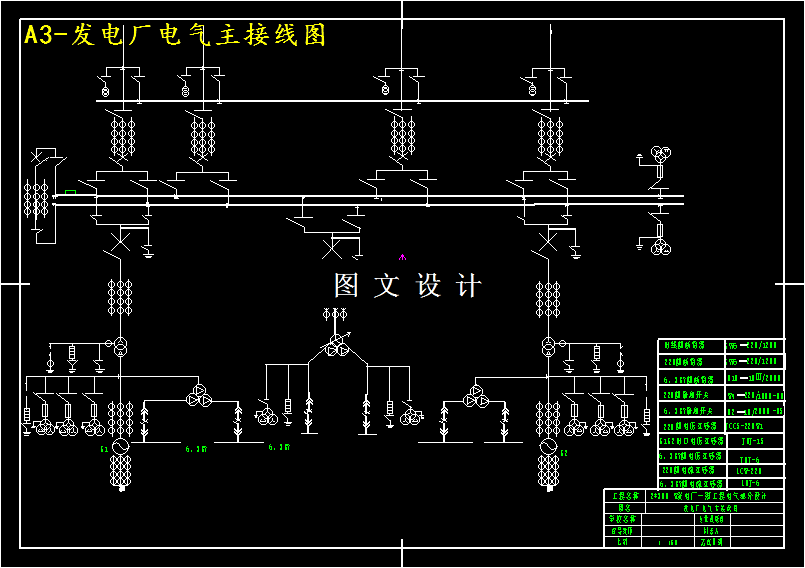

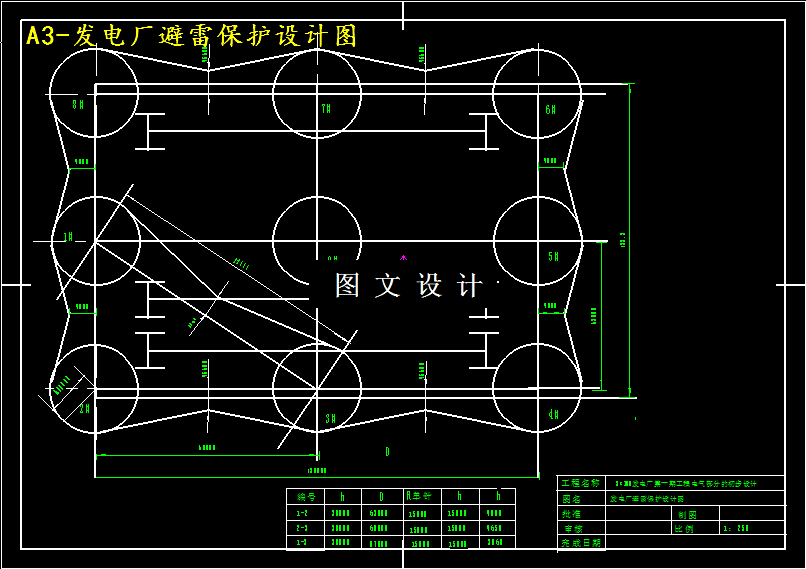

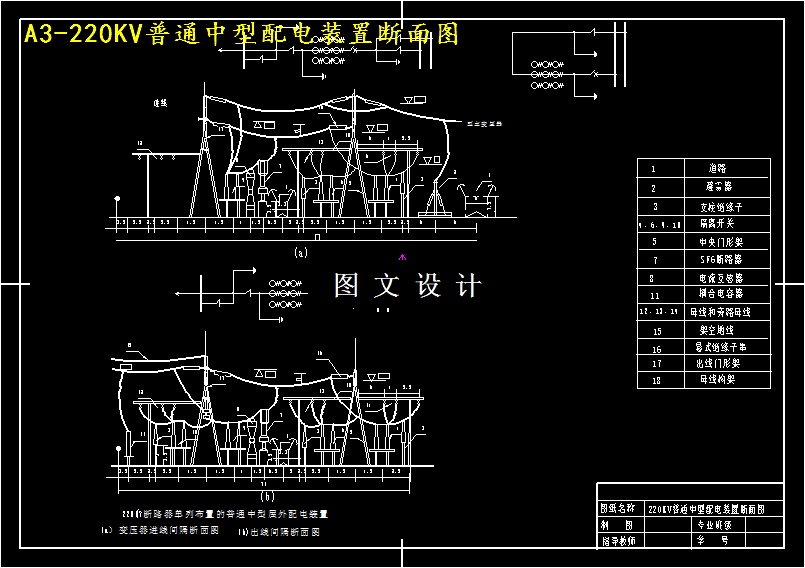

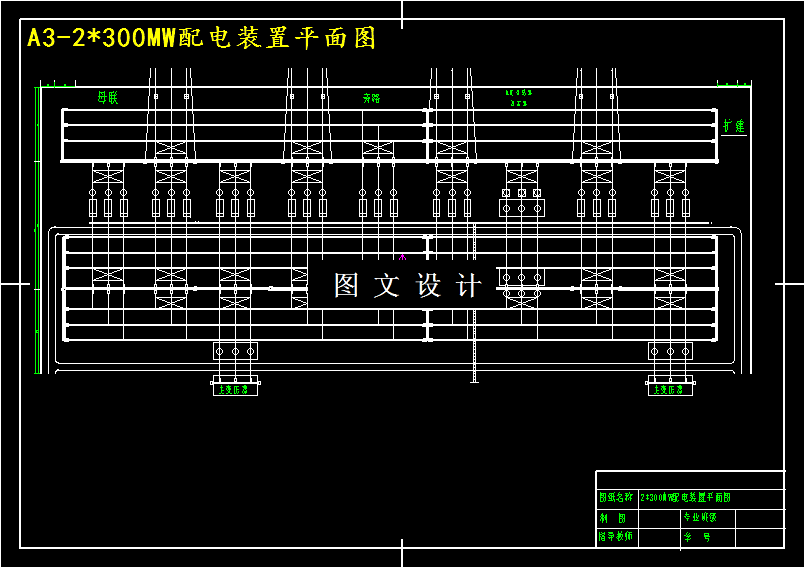

本次设计是根据所提供的原始资料进行凝汽式火力发电厂电气部分的设计，机组容量为2×300MW，研究方法如下：首先从电气主接线和变压器的选择入手；其次通过短路电流计算的结果对断路器、隔离开关、电压及电流互感器、母线等设备进行合理的选择；之后参考《电力工程电气设计手册》确定高压配电装置的布置方式和全厂继电保护装置以及自动装置的布置；最后结合本厂的建筑布置和电气布置，确定防雷保护装置。设计结果：本厂220KV电压等级电气主接线采用双母线带旁路接线方式，厂用电接线采用单母线分段接线方式，2台主变压器，2台高厂变压器，2台高备变，6根避雷针保护，220KV高压配电装置采用分相中型布置。
