M4149-2×300MW发电厂一期工程电气部分设计 下载积分：50　资料编号： M4149

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

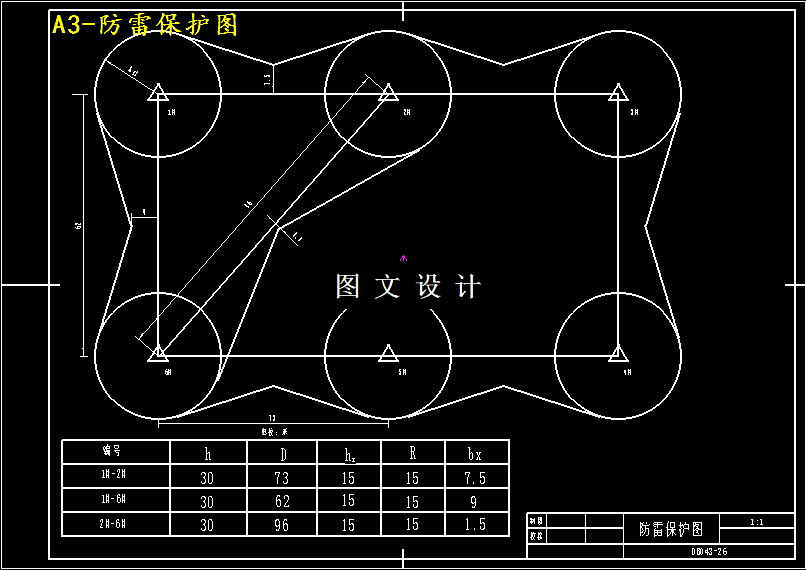

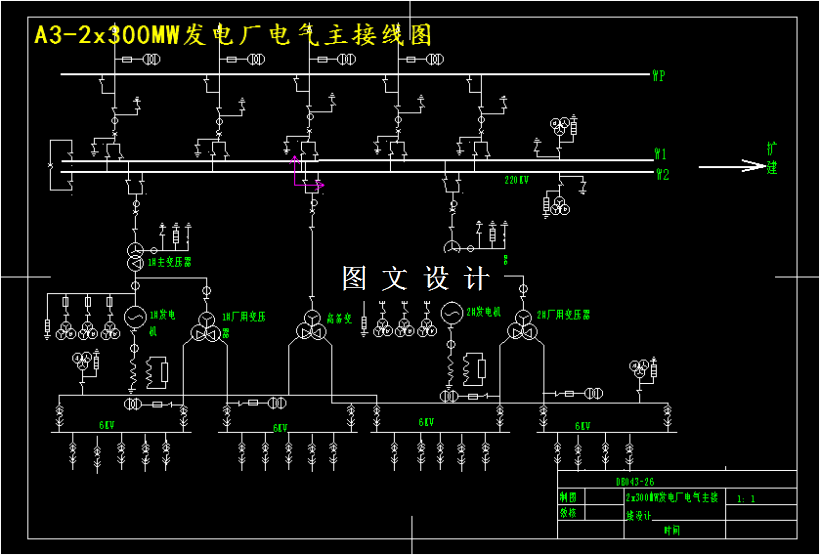

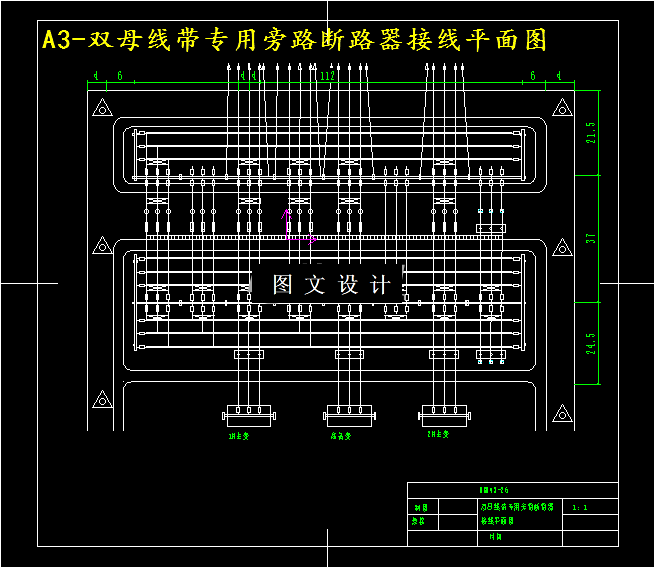

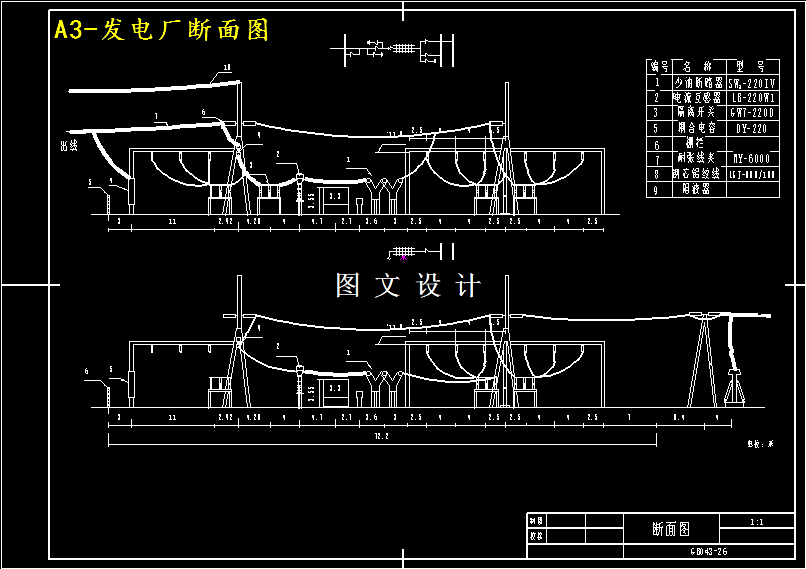

在本设计中通过对任务书的详细分析，并根据设计规程手册中的要求，首先确定了发电厂的变压器容量，并通过比较选择了主接线的形式。在进行完短路计算后，根据计算结果选择了设计中所需的各种器件，并进行了校验。通过所学的课本中的知识和翻阅资料确定了本设计中发电厂的配电系统，自动装置及继电保护系统。最后根据配电系统画出本设计中的主接线图，断面图和平面图，并根据所查尺寸设计出防雷保护，画出防雷保护设计图纸最终完成本次设计。本电厂为凝汽式发电厂，第一期工程装设两台QFSN—300—2型发电机．发电机额定电压为20KV，额定功率为300MW，COSΦ=0.90,X”d*=0.1475，并计划第二期工程装设一台相同容量的机组。本厂装设的主变压器型号为SFP—360000／220，额定电压为242 /20KV, 短路阻抗百分数为Us=16.3%,接线组别为Y0／Δ—11。该厂以220KV线路与系统相连， 220KV系统正序阻抗标么值(当取Sj=100MVA时)为X1=0．0162，零序阻抗标么值为X0=0．025．第一期工程220KV出线共4回，最终为6回。220KV出线都装有瞬时动作的主保护和后备保护，主保护动作时间0.09S,其后备保护动作时间取3秒计算。
