M4151-兴山60∕10kV二次降压变电所电气设计 下载积分：50　资料编号： M4151

作品包括:

Word版设计说明书1份

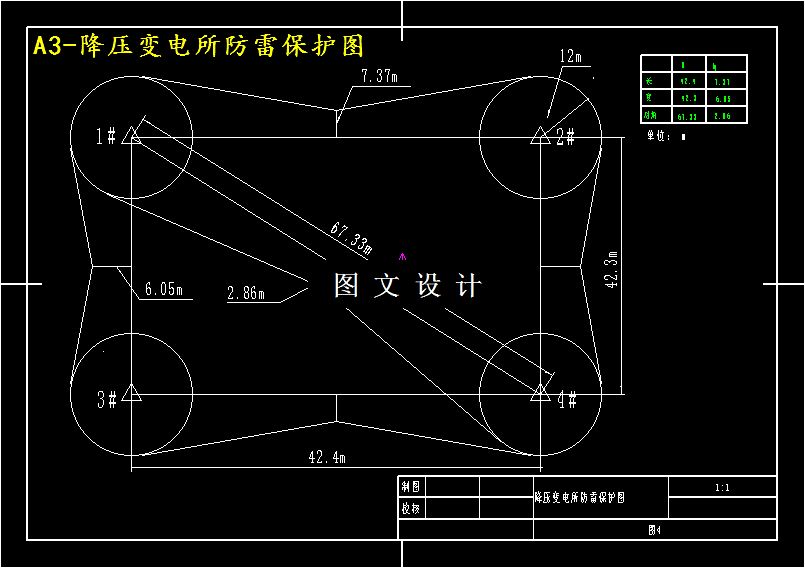

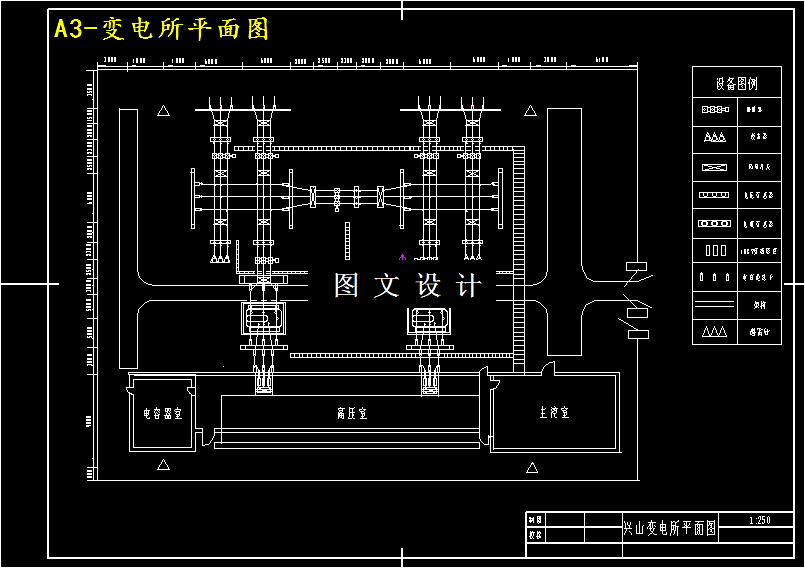

CAD版本图纸，共4张

摘要

本设计是对兴山60kV/10kV二次降压变电所提供的设计方案的说明，说明书中包括了对原始设计条件的分析，变压器的选择，电气主接线的选择，短路计算，各种电气设备的选择与校验，高压配电装置的规划设计，防雷保护的规划设计，变电所继电保护和自动装置的规划设计。在设计和选择设备中都充分考虑到了可靠性，灵活性和经济性。另外，各种断路器、隔离开关、电流互感器型号的选择要与高压配电装置的布置联系在一起考虑。计算书部分包括了计算变电所的最大负荷容量，计算主变压器的容量，化简短路阻抗和计算短路电流，电气设备的校验，无功补偿的计算和防雷保护保护范围的计算。在设计中每一步都依据变电所设计的有关技术规程、规定、手册，并应用有关图表、公式进行相关计算，使用了Word、CAXA，AUTOCAD等软件代替了手工作图，节省了设计时间并使整个设计显得更加正规、美观。本设计无论是设计内容，还是设计格式，都具有一定的借鉴、参考价值。最终，本设计将成为一份既有文字说明，又有图表解释的完整的二次降压变电所的设计方案。
