M4164-西诚二次降压变电所电气工程设计 下载积分：50　资料编号： M4164

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

CAD版本图纸，共5张

摘要

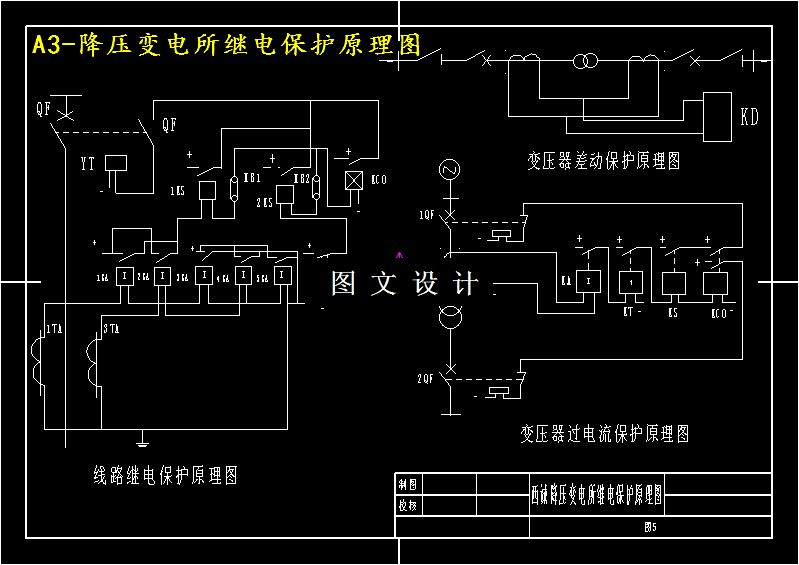

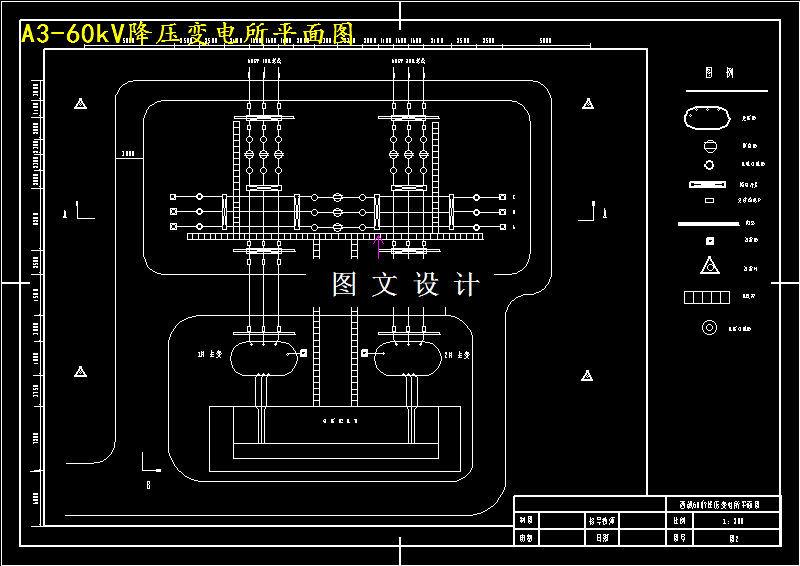

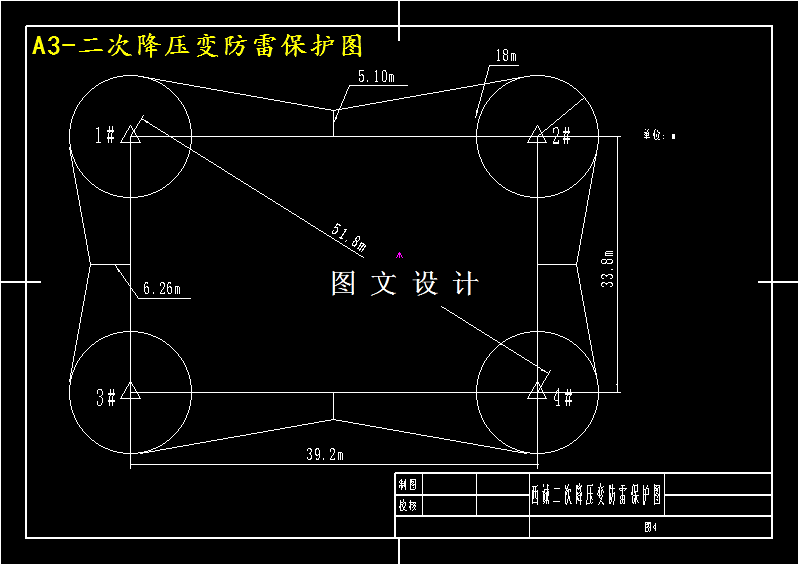

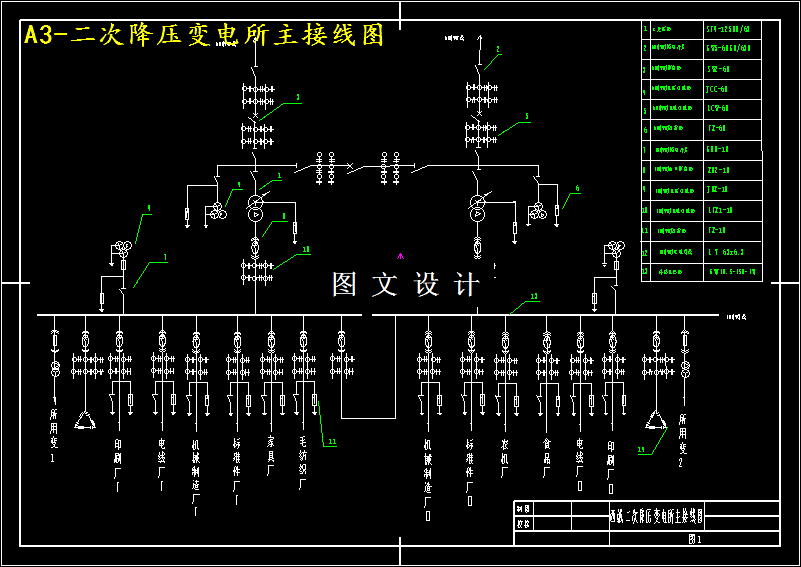

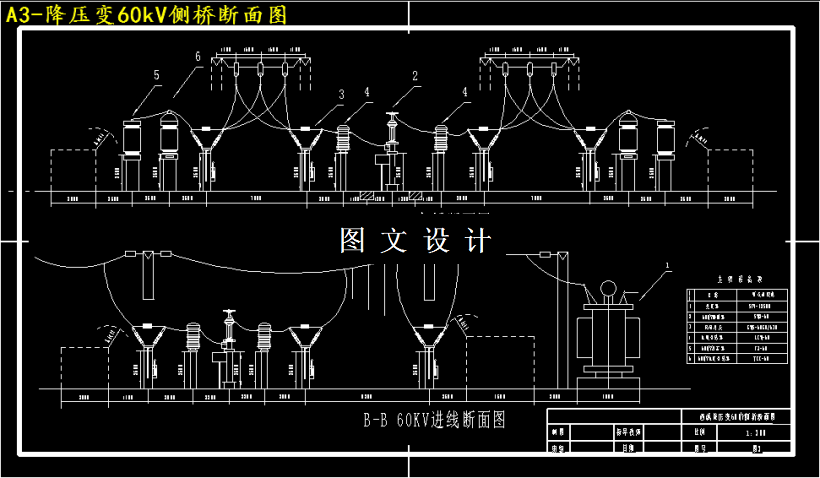

本设计设计是西诚二次降压变电所电气工程设计。说明包括了10kV导线截面的选择及导线的相关校验，变压器的选择，无功补偿，电气主接线的选择,短路电流计算，电气设备的选择与校验，配电装置的规划设计, 继电保护配置防雷保护的规划设计。在设计和选择设备过程中都充分考虑供电可靠性和经济性。另外，各种断路器、隔离开关、电流互感器型号的选择要与高压配电装置的布置联系在一起考虑。计算书部分包括了计算主变压器的容量，无功补偿计算，计算短路电流,高压电气设备的选择，继电保护整定计算和防雷保护保护范围的计算。图纸包括电气主接线图、屋外配电装置总平面布置图、配电装置断面图和防雷保护图。
