M4165-60∕10KV二次变电所电气部分设计 下载积分：50　资料编号： M4165

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

CAD版本图纸，共4张

摘要

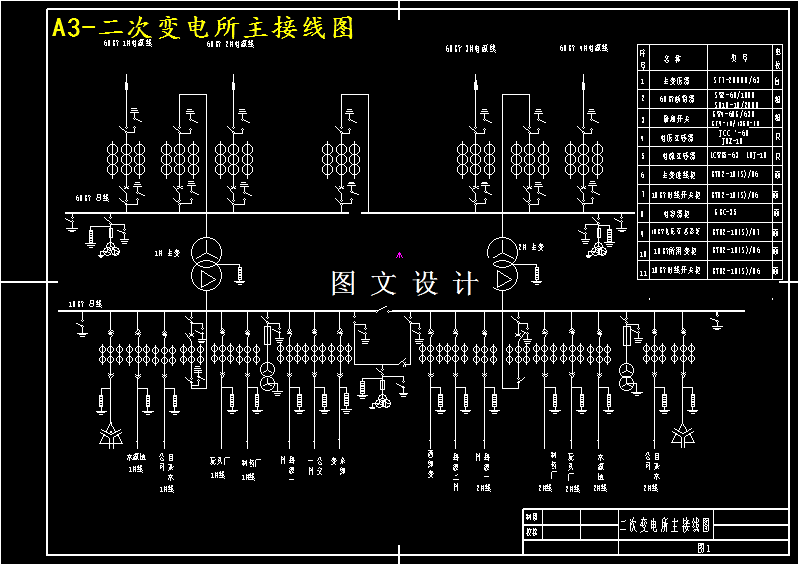

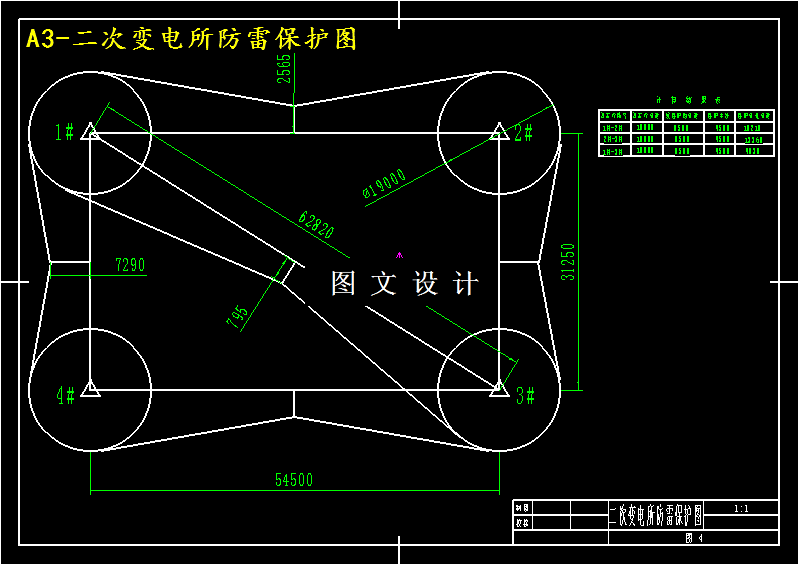

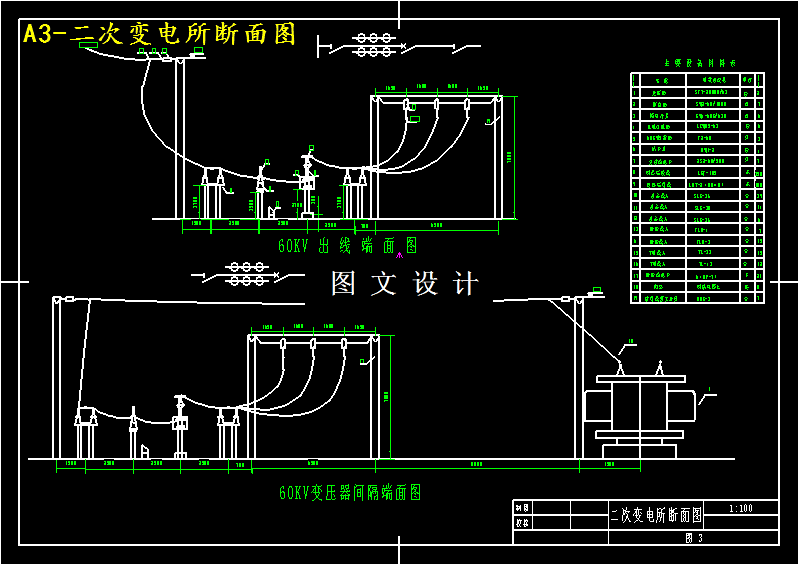

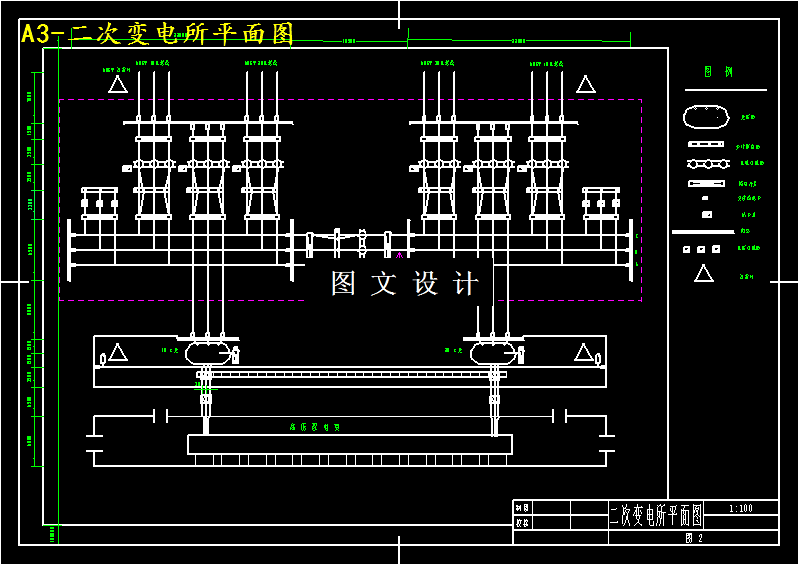

本设计是吴中二次变电所电气工程（部分）初步设计。 它主要包括电气设备的选择，主接线的比较，短路计算，配电装置的布置以及防雷保护等。其中电气主接线是电气设计中最为重要的一环，文中通过对两种主接线的经济性、可靠性以及优缺点的比较，得出最适合本所要求的主接线；短路计算是设备选择的基础，网络变换，短路点的选择，以及元件参数的计算，每一步都需要严密、谨慎，不能有一丝一毫的马虎大意，否则可能对设备的选择造成极大的影响；电气设备主要是针对高压电气设备而言，（包括母线、高压断路器、隔离开关、电流互感器、电压互感器、避雷器、补偿电容器等），文中详细介绍了各种电气设备的选择方法和校验方式；配电装置的布置和防雷保护是息息相关的，根据配电装置的设计原则和本所的具体情况，本次设计采用的是普通中型布置；而根据这种配电布置方式和面积，对于防雷保护的设计决定采用避雷针和避雷器来构成。当然文中也涉及了自动装置和继电保护的配置，并在适当位置附加了图纸（主接线图、平面图、断面图、防雷保护图等）以及表格、插图等方便阅读、理解。
