M4170-某二次变电所继电保护设计 下载积分：50　资料编号： M4170

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

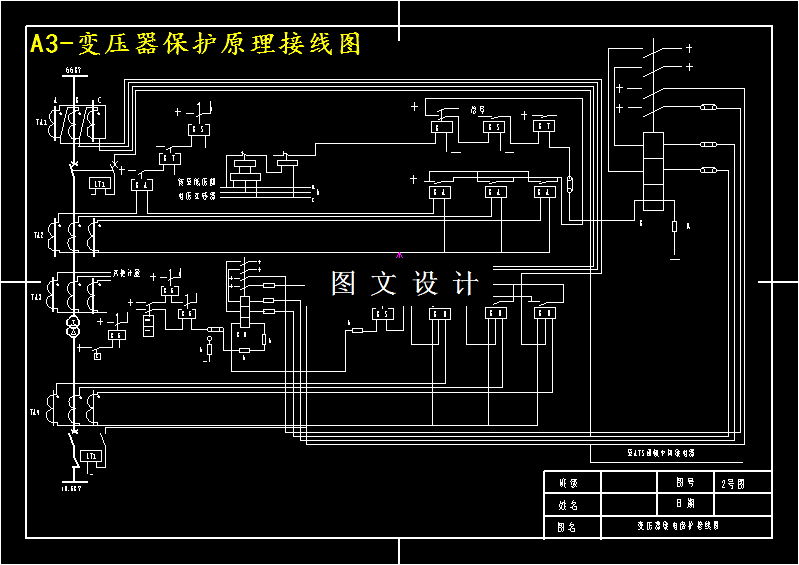

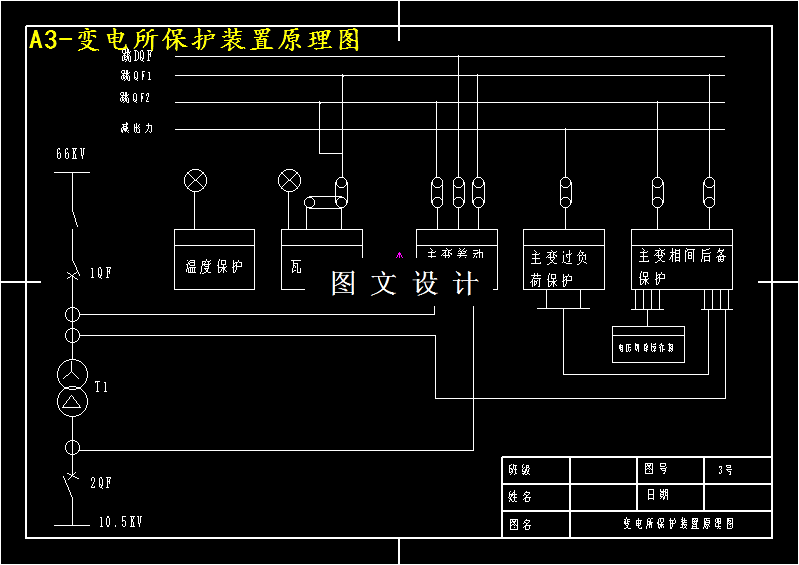

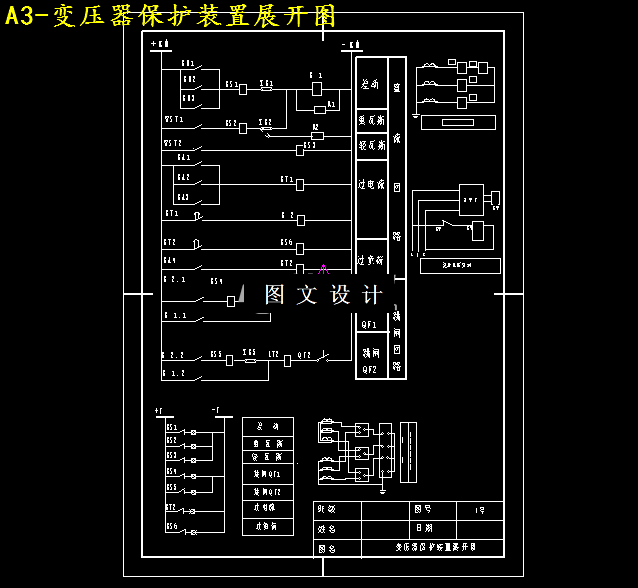

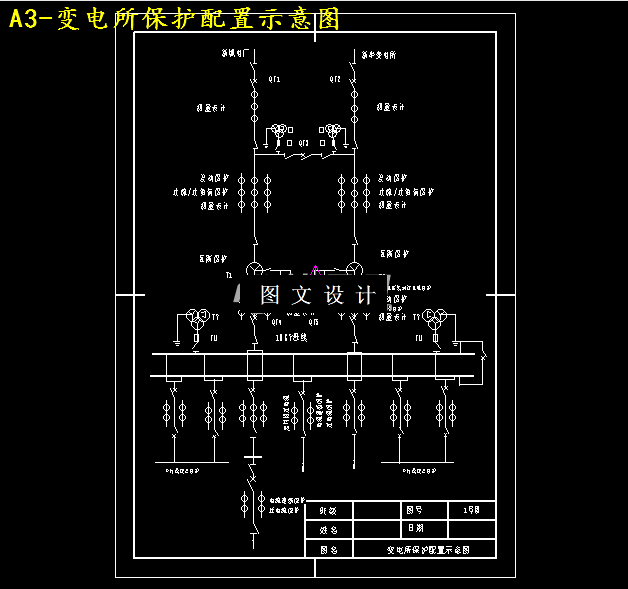

本设计设计是某二次变电所继电保护设计。 全设计详细的说明了各种设备选择的最基本的要求和原则依据。继电保护的概述： 原理及任务；变压器的继电保护：原理、保护方案配置等主要技术数据的确定和整定；线路的保护：双回线路和单回线路的整定。短路电流计算是最重要的环节，本设计详细的介绍了短路电流计算的目的、假定条件、一般规定、元件参数的计算、以及各短路点的计算等知识；根据电流互感器、电压互感器的选择原则和要求，对变压器的差动保护进行整定 。而根据本设计所介绍的某变电所，安有7500KVA变压器两台，10KV侧双母线接线。设计的主变和一条线路的整定计算和灵敏度校验以及一双回线路的整定。在变压器的继电保护配置中，采用了BCH-2型继电器构成变压器差动保护来反应变压器绕组内部及其引出线上发生的多相短路；采用了瓦斯保护用以反应变压器内部发生的各种短路故障；还采用了复合电压起动的过电流保护和零序电流保护作为变压器的后备保护。双会线路采用横差方向保护。此外，在设计适当的位置还附加了图纸（主接线、保护配置、保护装置、保护装置展开等）及表格以方便阅读、理解和应用。
