M4231-220∕60kV一次降压变电所电气初步设计 下载积分：50　资料编号： M4231

作品包括:

Word版设计说明书1份

任务书一份

PPT答辩一份

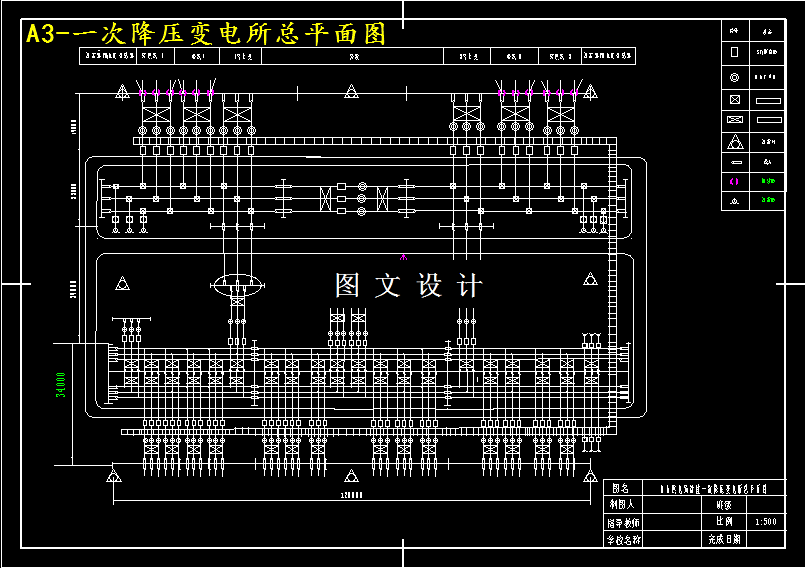

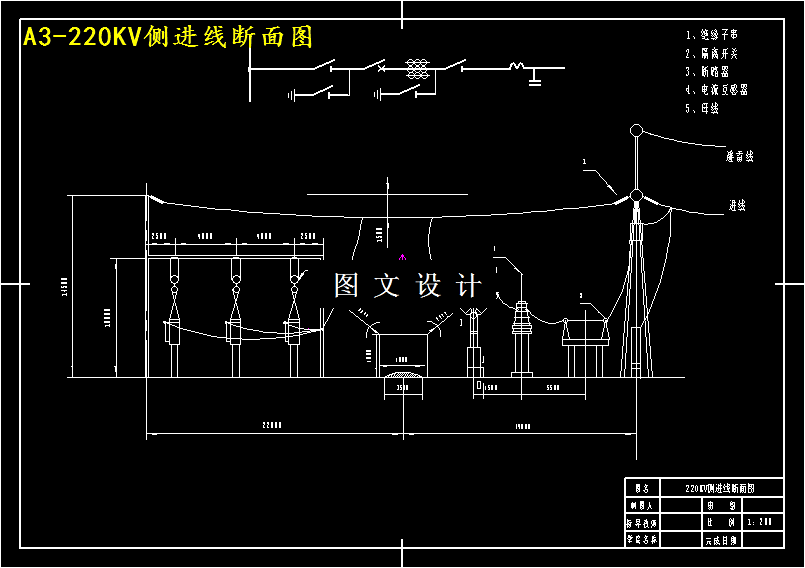

CAD版本图纸，共6张

摘要

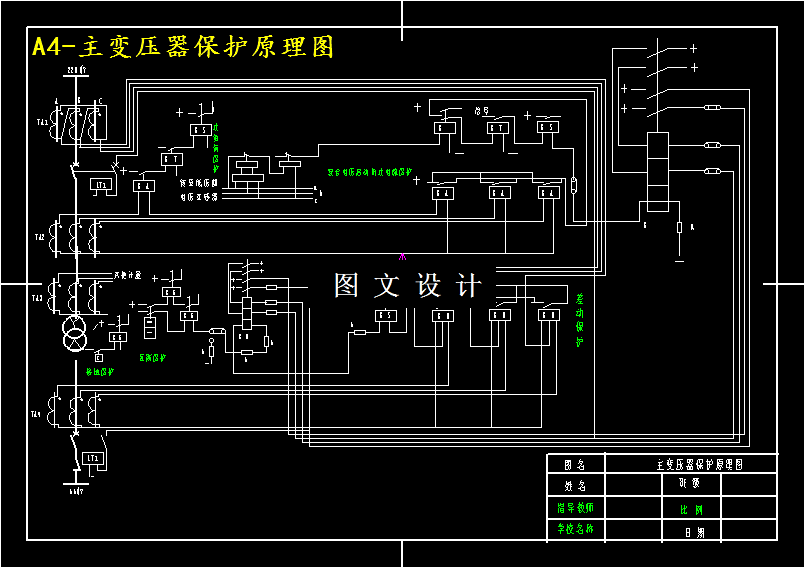

本设计主要对白山供电局新建220/60kV一次降压变电所电气部分进行初步设计，根据任务书的要求，设计的主要内容包括主变选择、电气主接线的拟定、短路计算、电气设备选择、配电装置的规划、继电保护和自动装置的规划以及防雷保护的规划等主要工作。本设计中对主变的选择、电气主接线的拟定、配电装置的规划、继电保护和自动装置的规划进行了详细的说明，特别是对主变继电保护的规划、动作原理等内容进行了深入的研究和思考。本设计重点的计算部分包括短路计算、设备的选择校验计算、和避雷针的保护范围计算等部分。其中短路计算包括对称短路计算和不对称短路计算两部分，分别应用了计算曲线和正序等效原则；防雷计算中采用了等高针的计算方式。
