M4233-2×300MW凝气式火力发电厂电气部分设计 下载积分：50　资料编号： M4233

作品包括:

Word版设计说明书1份

开题报告一份

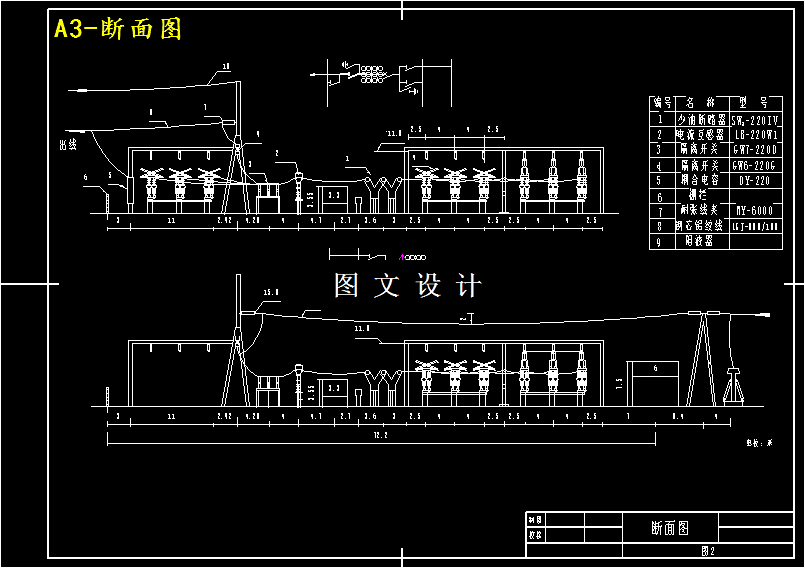

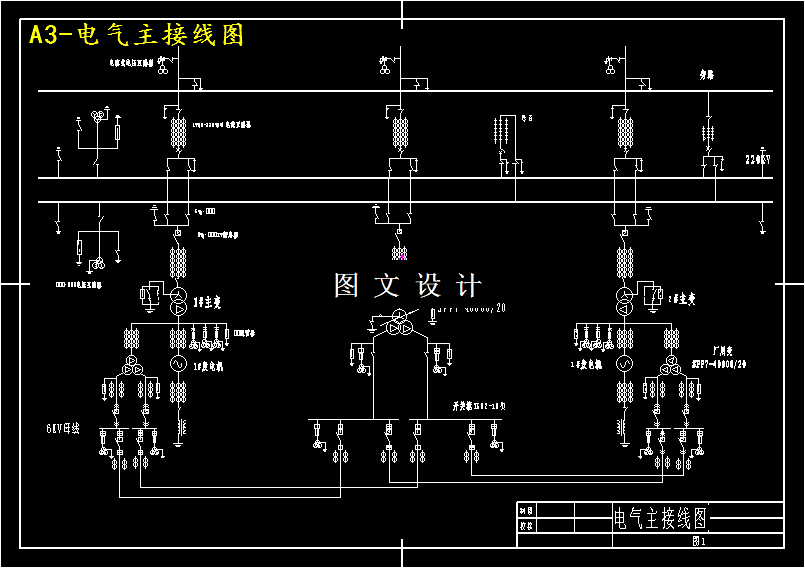

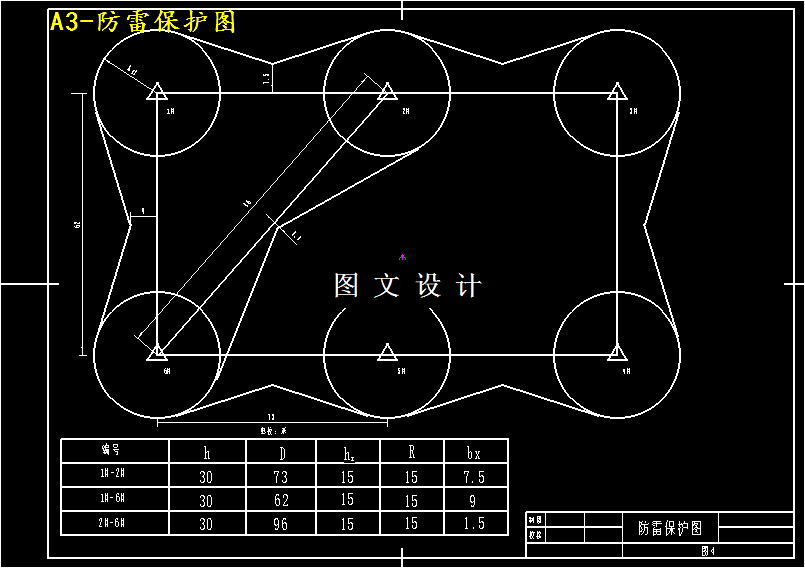

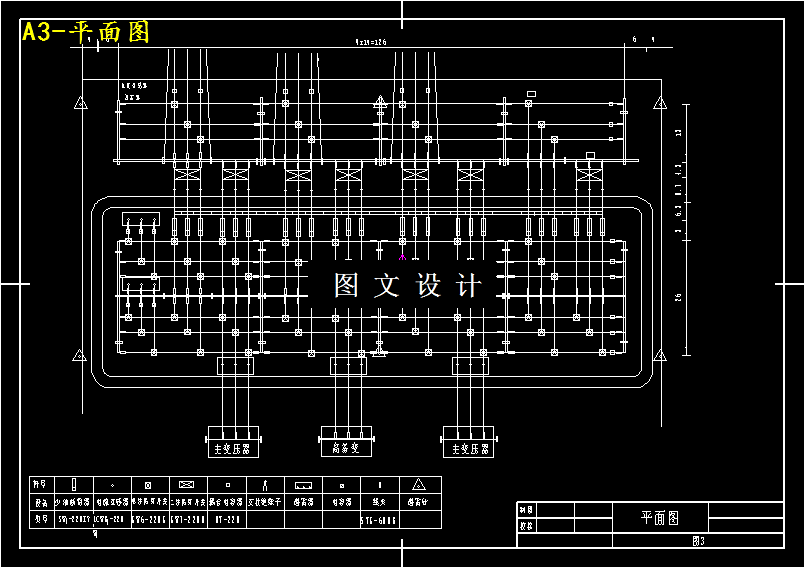

CAD版本图纸，共4张

摘要

1、本电厂为凝汽式发电厂，第一期工程装设两台QFSN —300—2型发电机。发电机额定电压为20KV，额定功率300MW，COS∮=0.85，X”d=23.59%，并计划第二期工程装设两台相同容量的机组。 2、本厂装设的主变压器型号为SFP—360000/220，额定容量为360MVA，额定电压为242±2×2.5%/20KV，短路电压为Ud=14%，接线组别为Y0/△—11。 3、该厂以220KV线路与系统联系。220KV母线系统正序阻抗标幺值（当取Sj=100MVA时）为X1=0.0348，零序阻抗标幺值为Xo=0.2665。 4、第一期工程220KV出线共3回，第二期工程达到7回线。发电机电压无引出线向外供电。 5、220KV出线都装有瞬时动作的主保护和后备保护，其后备保护动作时间取3秒计算。 6、厂址地势平坦，平均海拔高度为200米。年最高温度为40度，土壤最高温度为20度，年最低温度为3度，年平均温度为20℃。可不考虑环境污染问题。 890548
