M4234-4×25MW供热式火力发电厂电气部分设计 下载积分：50　资料编号： M4234

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共4张

摘要

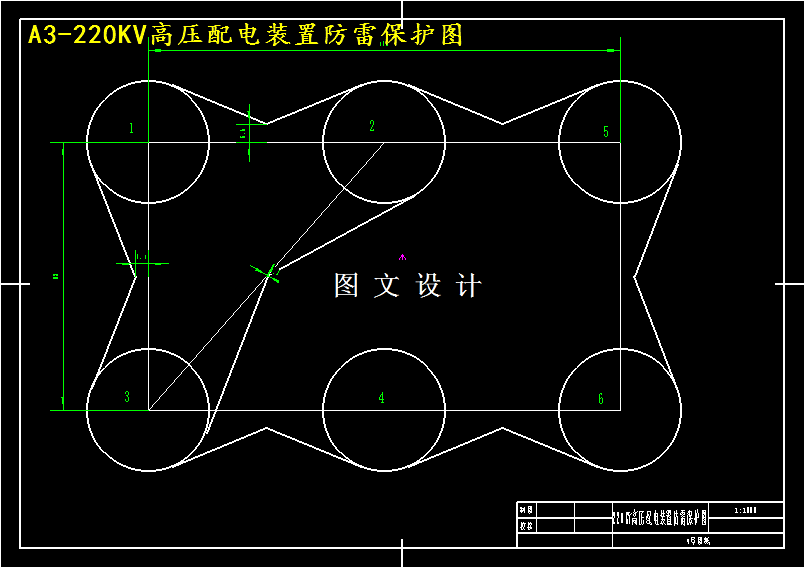

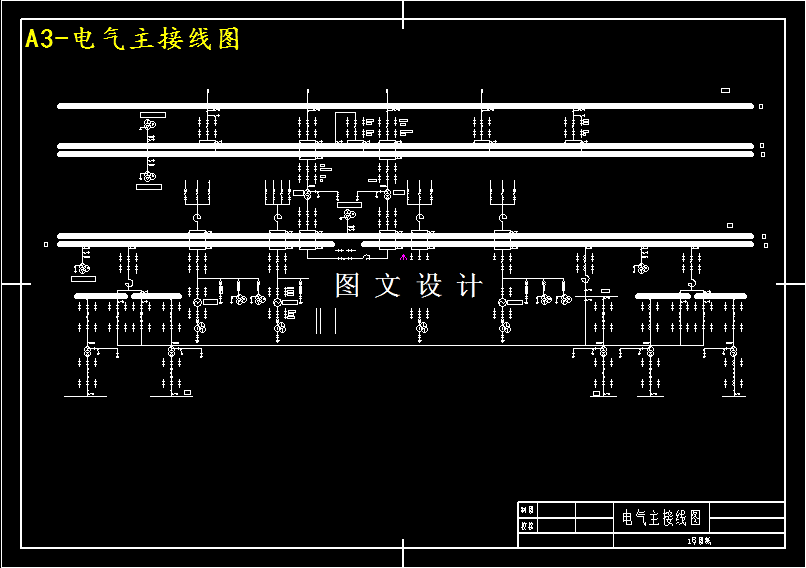

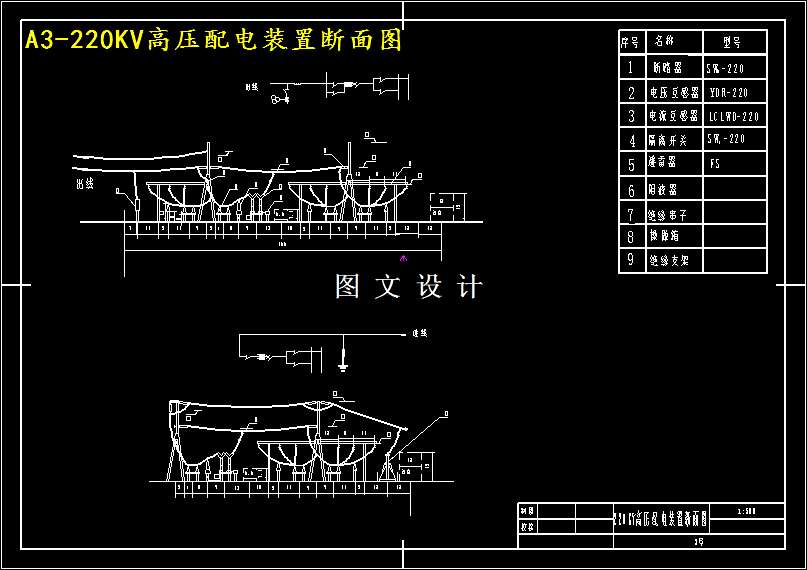

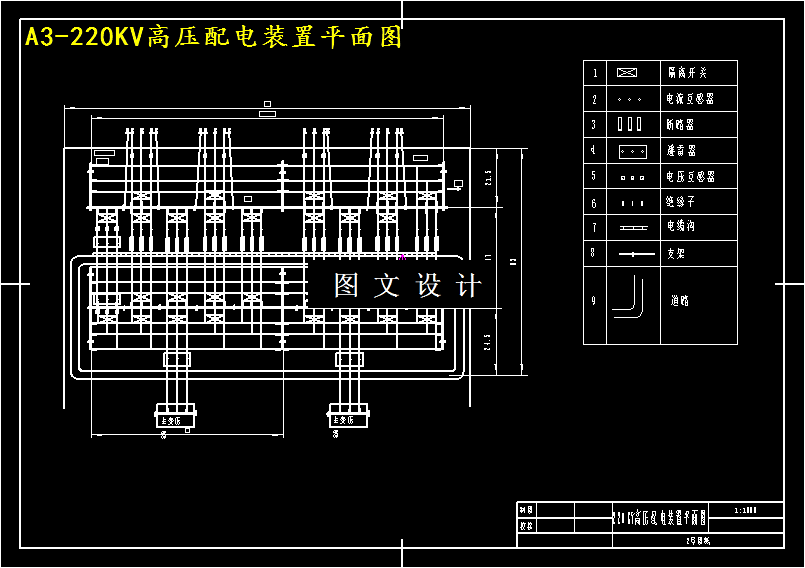

本厂为兼供热发电厂。配装4台QF-25-2汽轮发电机。其额定电压为6.3（千伏），额定电流为2360（安），额定功率为25000（千瓦），转速为3000（转／分），COS＝0.8,定子接线为Ｙ。本厂地区最大负荷为53660千瓦，与电力系统联络电压为220千伏。其中220千伏引出线路共计4回线与电力系统联络。该地区环境空气温度为最低温度﹣25℃；最高温度（月平均）﹢36℃，年平均﹢8本次设计主要任务是选择主变压器及厂用变压器的容量、台数、型号以及参数；选取几个电气主接线的方案，并通过比较论证确定最优方案，然后进行短路电流计算并确定本厂所需的电气设备及高压配电装置、继电保护和自动装置，并在此基础上完成防雷保护的规划设计。此外还需要绘制发电厂电气主接线图，高压配电装置平面图。220kv高压配电装置断面图和防雷保护图各一张。
