M4335-250kta甲醇精馏工段工艺及安全设计 下载积分：50　资料编号： M4335

作品包括:

Word版设计说明书1份

外文翻译一份

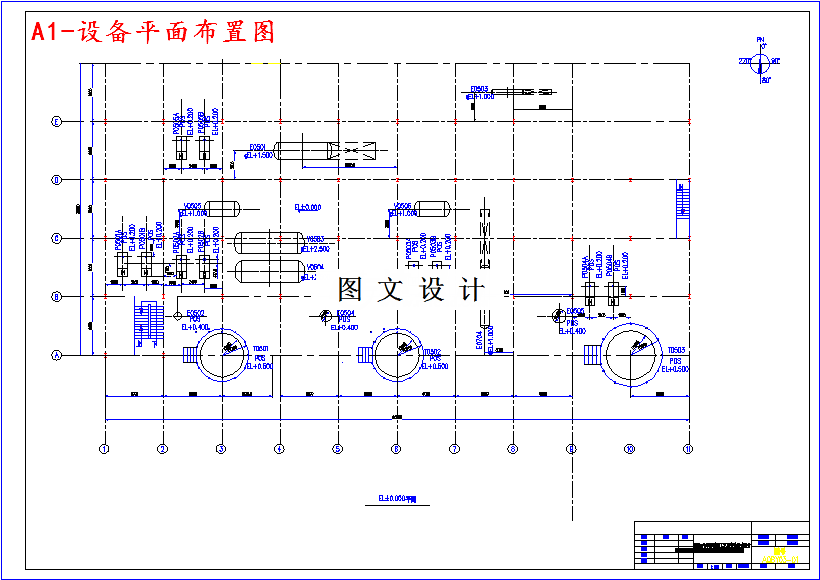

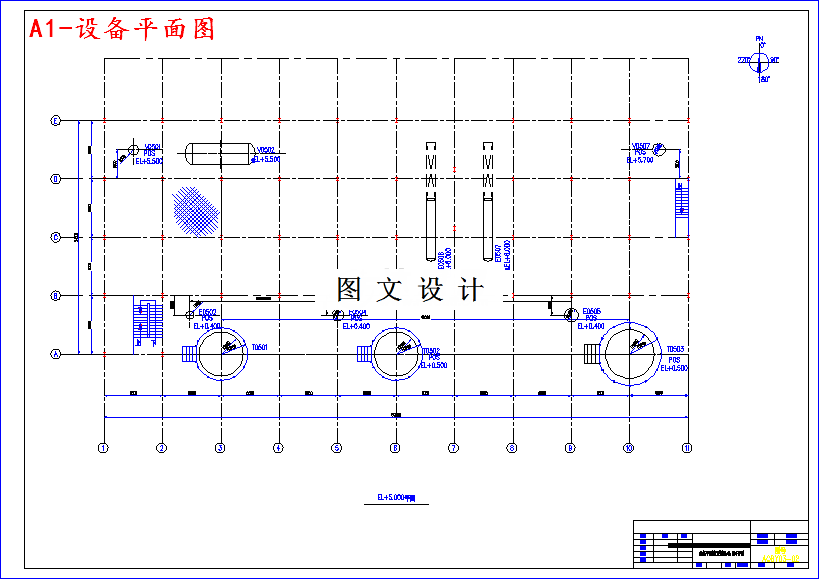

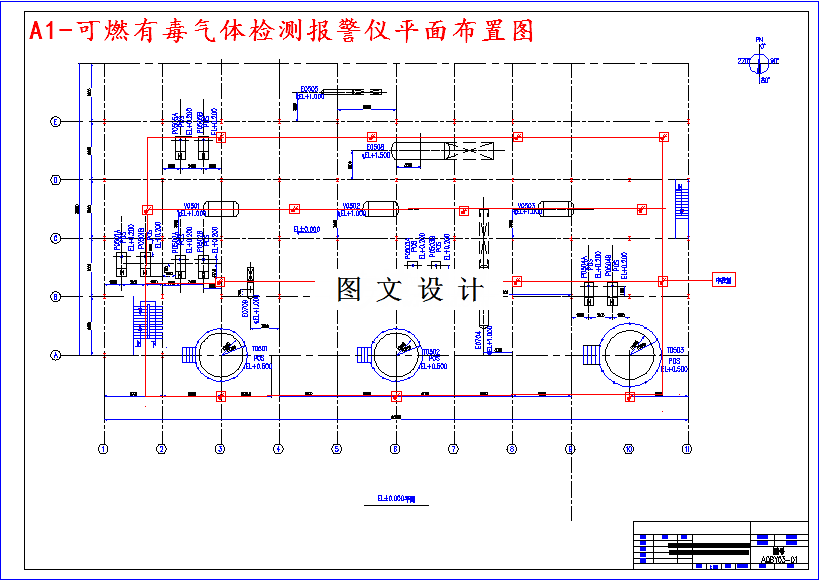

CAD版本图纸，共5张

摘要

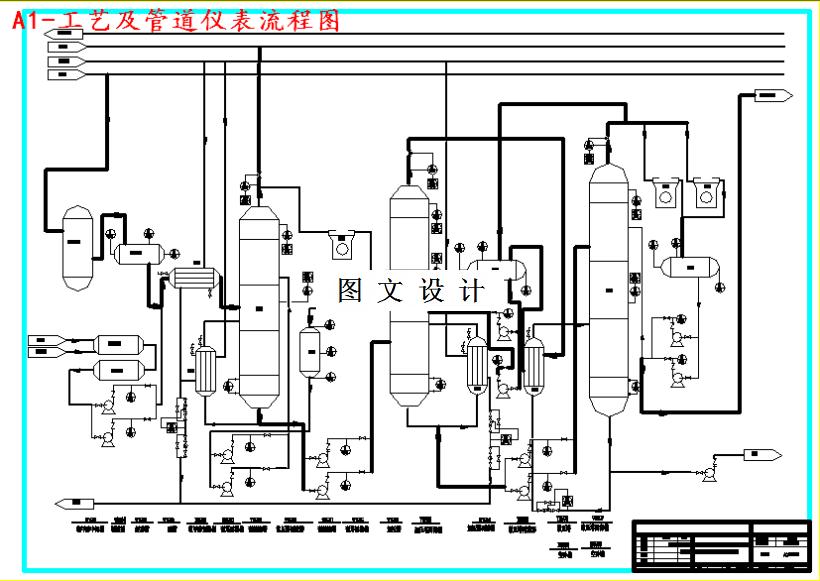

粗甲醇从合成工段出来后打入粗醇的中央罐,然后通过位于预精馏塔的进料泵使粗甲醇进入预热器A,通过加压塔流出的液体初步加热后进入容器B,一部分液体经过冷凝器的作用重新打回到回流容器中，通过预塔回流泵的作用把该液体再次打到预塔，这些液体就是回流液。预塔底的塔底液体通过加压塔进料泵通过甲醇换热器预热工段以后，进入加压塔中,因为在加压塔中设置了再沸器，通过蒸汽的作用后他能够间接加热，压力最好控制在500Pa，塔顶的最适宜温度为125度。塔顶蒸汽进常塔再沸器冷凝，处理后的液体进入加压塔回流工段，从该塔上部采出一部分符合纯度要求的精甲醇，这部分精甲醇流入冷却器，当温度在40摄氏度左右的时候进入精甲醇罐。这时候在塔底还有一部分不浓的溶液流入常压塔中下部，该工序需经过换热器降温处理，第三个塔塔底的温度在生产的时候定为105度，塔顶蒸汽进入回流冷凝器，降低温度至65摄氏度后进入常塔回槽，这时候会分出两部分，一部分重新送入塔顶作为介质，另一部分作为第三个塔的采出液经过冷凝后走进精甲醇罐中，从而形成产品，塔底有一部分残夜进入残液槽。
