M4440-16019地区性降压变电站电气部分设计 下载积分：50　资料编号： M4440

作品包括:

Word版设计说明书1份

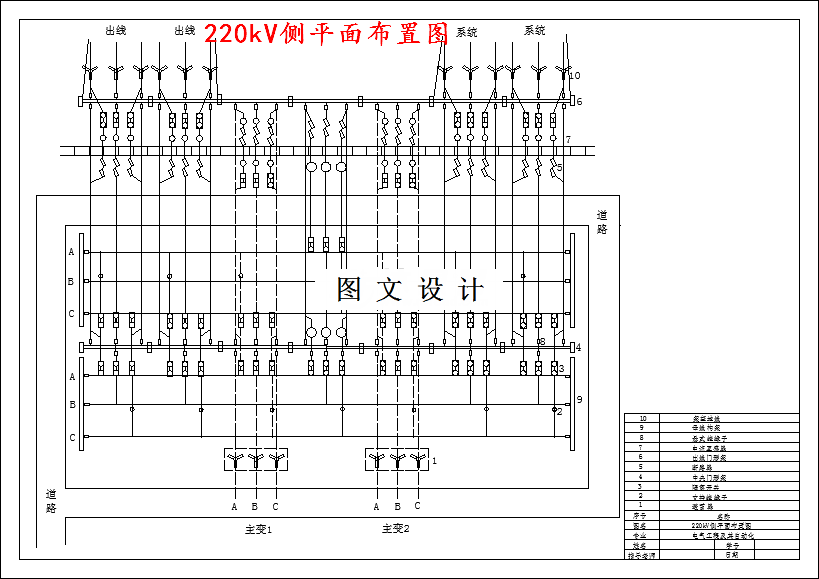

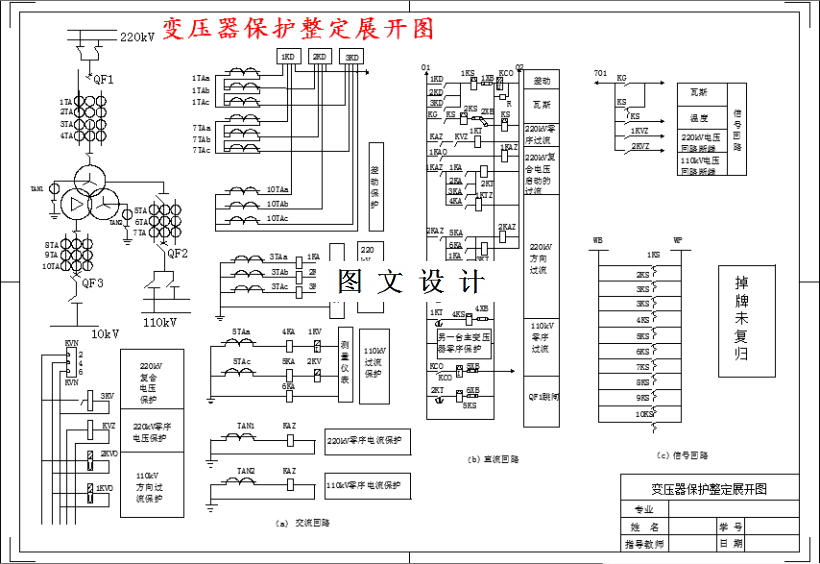

CAD版本图纸，共3张

摘要

本次设计是220kV降压变电站电气一次部分初步设计。变电站连接着发电厂和用户,起着变换和分配电能的作用,短路电流的计算,电气设备的选择校验以及各种保护规划设计。变电站电气主接线是由各种电气设备(变压器,断路器,隔离开关等)及其连接线组成的,用以接受和分配电能,是供电系统的重要组成部分。确定变电站的主接线对电气设备的选择,配电装置的布置及运行的可靠性与经济性都有密切关系。根据对待建变电站主变压器的类型选择,同时选定两个电气主接线方案,进行技术经济比较,最终确定一个最佳方案。为了正确选择电气设备,进行了必要的短路电流计算,并根据计算结果校验电气设备的承受能力,确定满足要求,避免在短路电流的作用下损坏设备。最后为了保证变电站的安全可靠的运行,进行了防雷保护的规划设计。
