M4479-行星轮增程式抽油机设计 下载积分：50　资料编号： M4479

作品包括:

Word版设计说明书1份

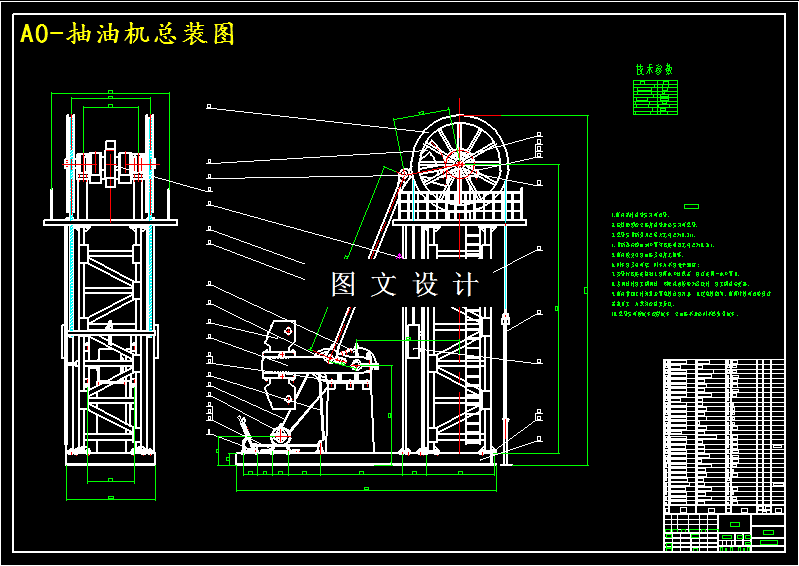

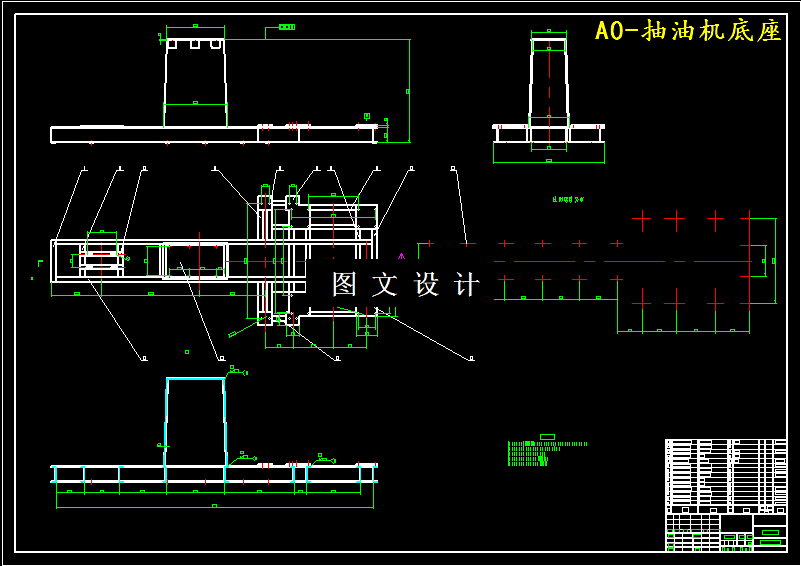

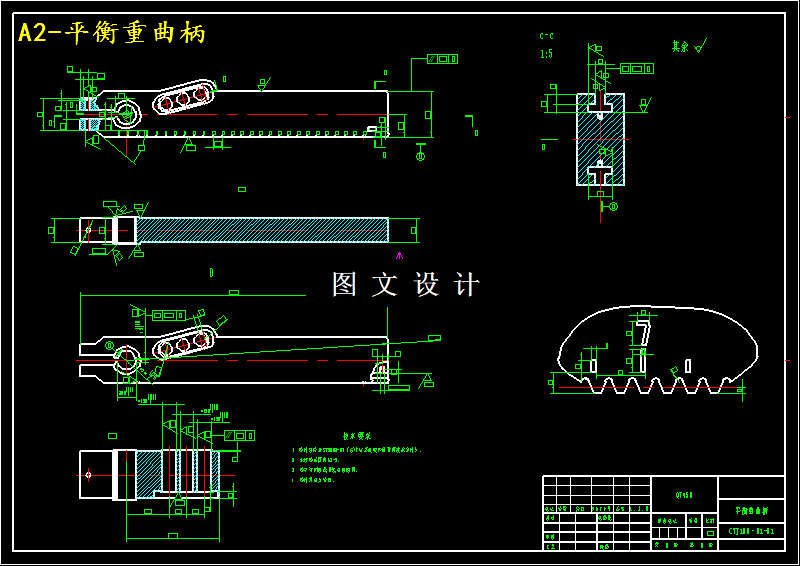

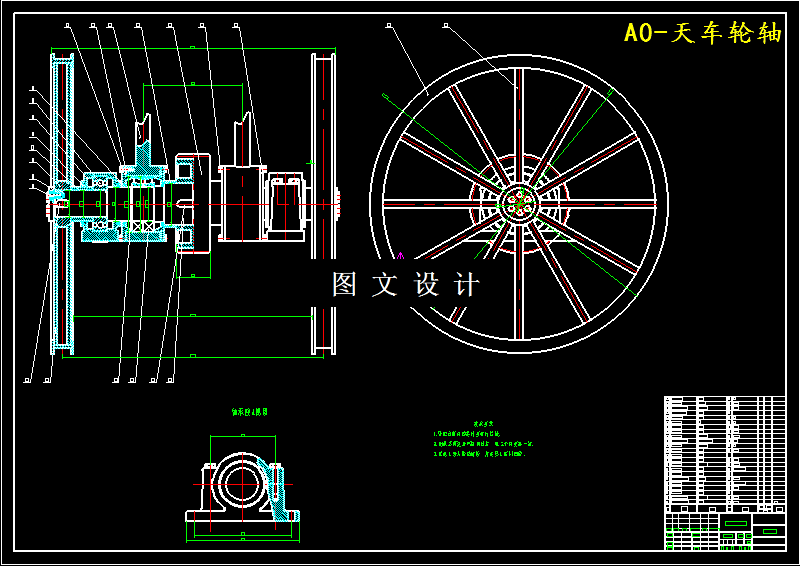

CAD版本图纸，共5张

摘要

针对常规游梁式抽油机结构上的不合理性，载荷波动大、能耗高等缺点，同时，它在冲程上受到限制，当冲程超过4米时，游梁式抽油机体型庞大、笨重，操作调整也极其困难。为了克服现有技术的不足而提供一种体积小、重量轻、工作可靠、增程效果显著、节能效果好的长冲程抽油机，提出了星轮增程式抽油机的设计方案。由于采用了行星轮转动增程，因此抽油机结构紧凑，天车轮可实现180°- 600°的大摆角，从而可实现6～10米的长冲程。平衡机构采用曲柄平衡和天车轮平衡的复合平衡结构。利用天车轮平衡块来平衡掉钢丝绳和悬绳器的自重，从而降低了对两啮齿合轮齿齿轮的力，齿面只须承受油液的重力，避免了由于压力过大引起的轮齿断裂，保证抽油工作的安全有效进行。由于两天车轮间距较大，维修时可以在两天车轮之间直接进行，完全没有其他抽油机在维修时所必须解决的避让问题，从而是维修更为方便，并大大节省了时间。
