M4480-滚筒式工业洗涤机设计 下载积分：50　资料编号： M4480

作品包括:

Word版设计说明书1份

CAD版本图纸，共15张

摘要

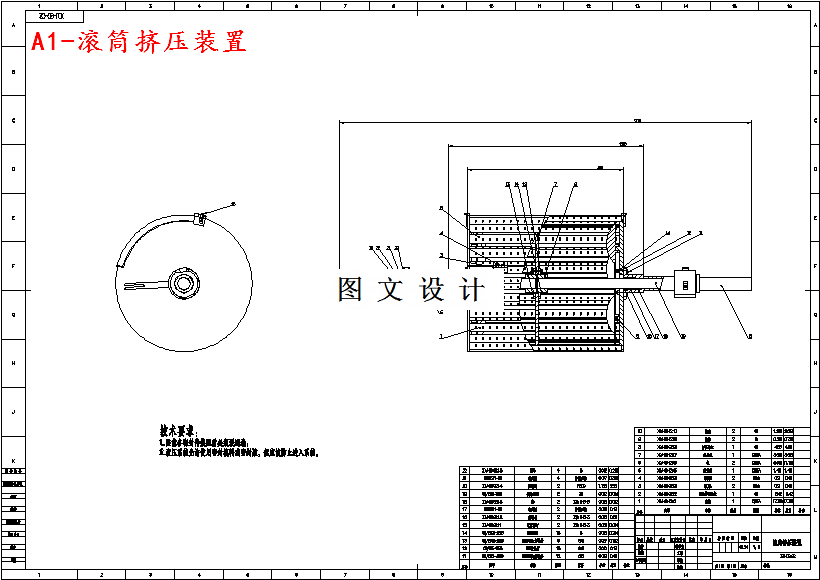

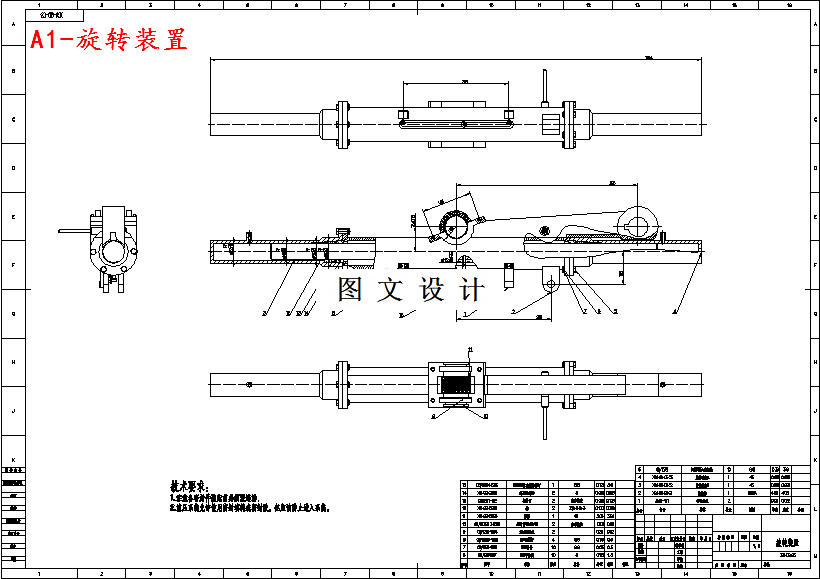

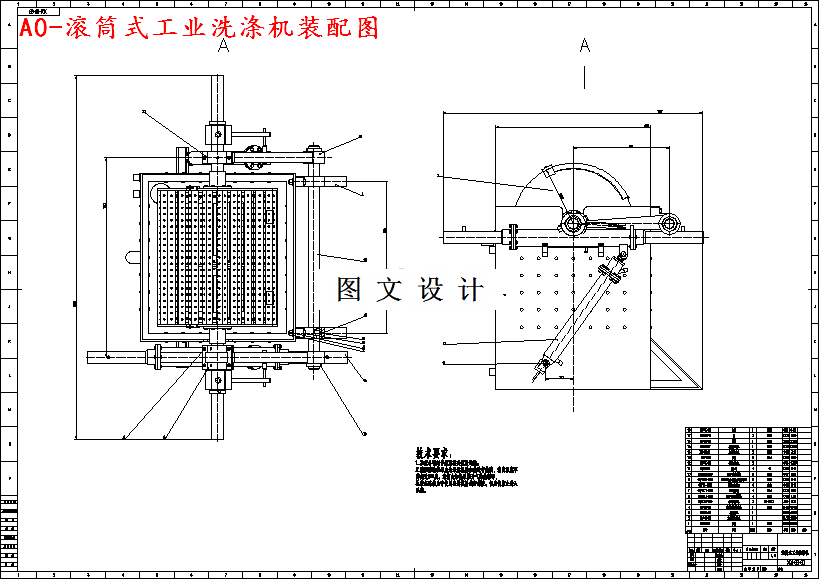

本设备为滚筒式工业油卷洗涤机，由控制柜、液压站、旋转装置、滚筒及挤压装置、升降装置、油槽及加热装置等部分组成。为了适应多品种洗涤，可灵活调整各单元的工作条件。为了便于检修和操作，有两个手动和自动控制系统。卷筒的体积是每卷的100倍，挤压压力为0.2kg \平方厘米，和洗涤时间为30分钟.不光是抬高了洗涤质量，而且减弱了劳动强度，缩小了加工时段。将油罐清洗油加热至预定温度，启动液压，手动将上升到滚筒运转高度，灌装油量后关闭阀门，油缸向下进入油箱，自动按下启动按钮，滚筒在旋转装置的驱动下前后旋转。同时，挤出装置在时间继电器的控制下推动挤压板往复运动，当30分钟按停止按钮时，开关释放动，按升按钮待滚筒升离油面时停止，按挤压按钮，挤压数次使油卷内含的油大部被挤出流入油槽，把滚筒升至极限位置，打开活门将油卷倒出置于离心机中，个别剩余物用铜制靶子扒出以防拉伤柱塞。由于洗涤不需挤压物时，只将开关放手动位，按旋转按钮即可正反向旋转，而不挤压。
