M4499-超高压成形设备设计 下载积分：50　资料编号： M4499

作品包括:

Word版设计说明书1份

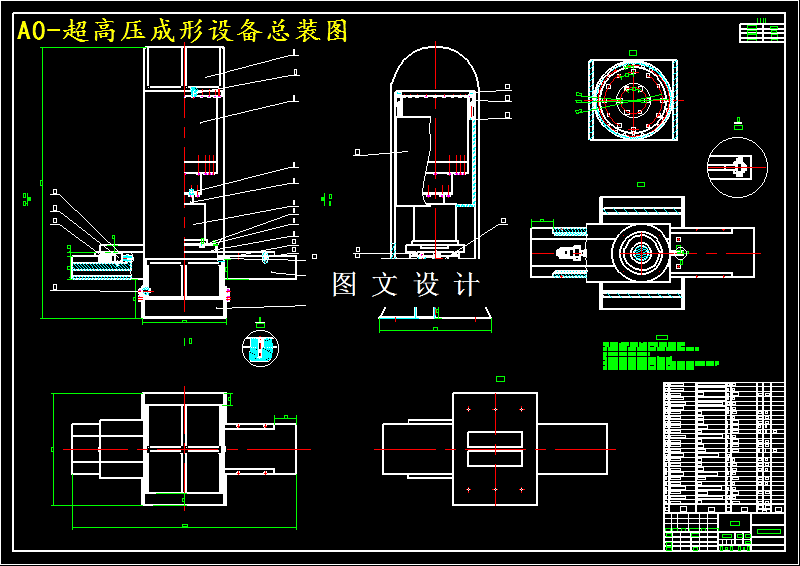

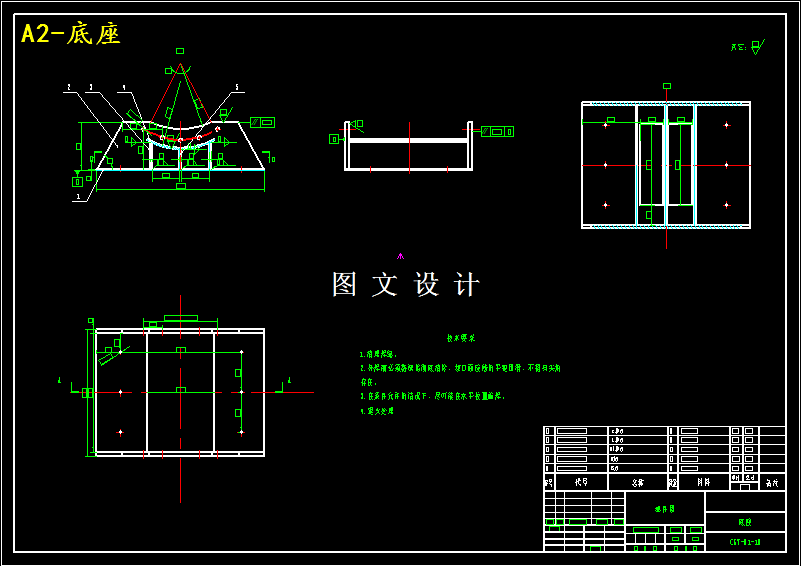

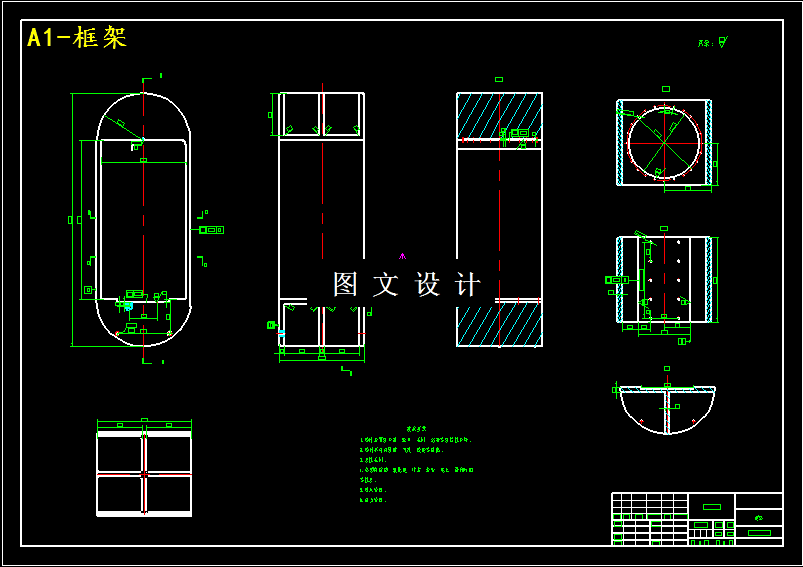

CAD版本图纸，共12张

摘要

本设计的超高压成形设备，主要是用于加工成形厚度为2mm至3mm的铝合金的钣金。加工的工艺如下所示： （1）取厚度为3mm、直径为500mm的圆形薄板钣金毛坯至超高压容器的上方，同时用压块对薄板进行压边处理。 （2）启动滚珠丝杆处的电动机，滚珠丝杠带动滑块，滑块带动超高压容器运动，直至超高压容器运动到大型液压缸的正下方，关闭电动机。 （3）启动上方的四个小液压缸，使套筒向下移动，直至超高压容器的上方停止。 （4）启动大型液压缸，向下冲压，完成钣金的成形，随后恢复到初始状态。 （5）套筒上移至原始位置。 （6）超高压容器继续向前运动，远离大型液压缸。 （7）拿下压块，取出钣金件。 （8）超高压容器恢复至初始位置，完成一次成形过程。
