作品包括:
Word版设计说明书1份
任务书一份
开题报告一份
外文翻译一份

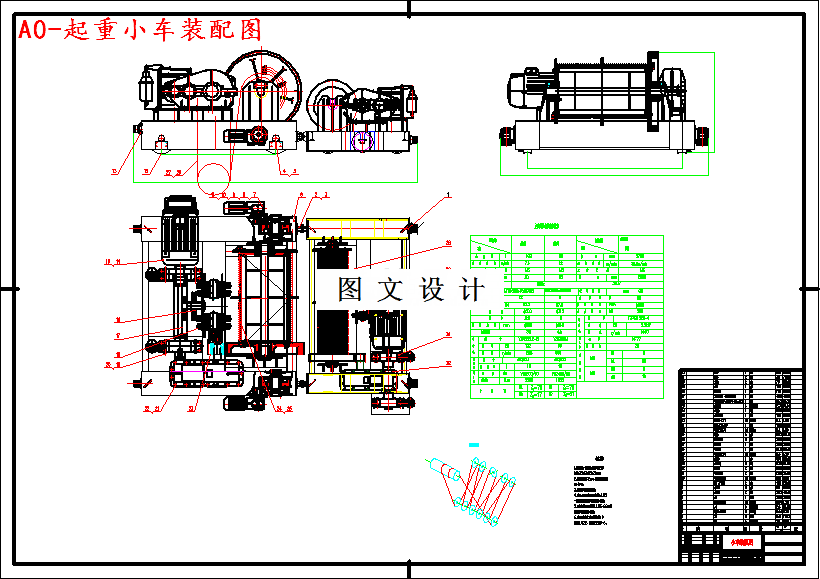

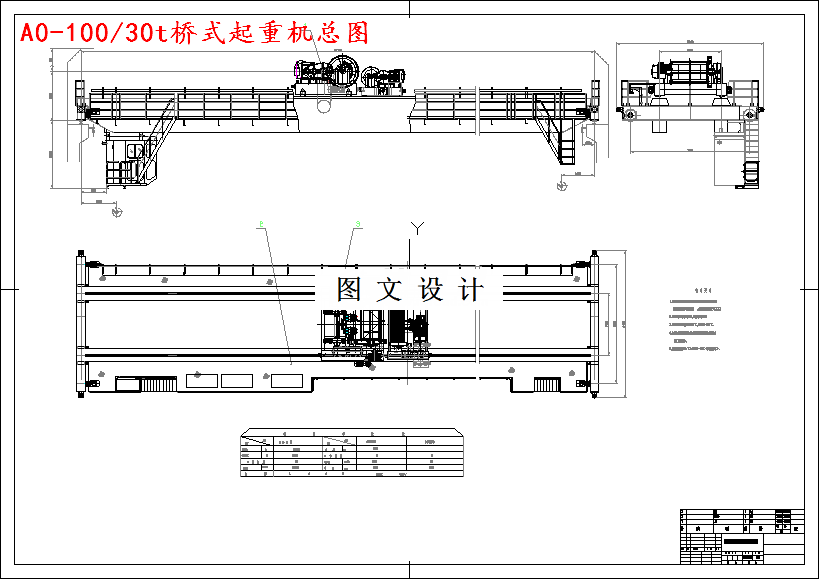

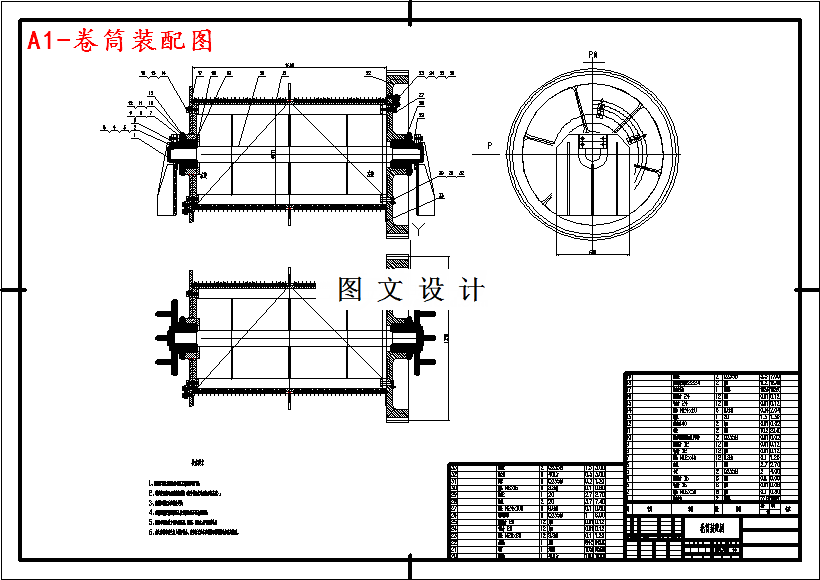

CAD版本图纸,共3张
摘要
本次设计为100/30t通用电动双梁桥式起重机小车机构设计,桥式起重机又被叫做“天车”是建立在室内的一种起重机。通过桥式起重机,可以很好的减缓工人的劳累程度,有效的减少了许多繁琐困难的工作,提高了工厂的工作效率,是工厂重要的起重运输机械。本次设计的主要内容为两大机构的设计,一个是小车起升机构,另一个是小车运行机构。通过本次设计,主要完成了电动机、减速器、联轴器、制动器的选择,同时还完成了总图、主小车装配图、卷筒装配图的绘制。主要设计参数: 起重量100/30t,跨度28.5米,起升高度30/32m,起升速度7.4/12m/min,工作级别M5/M5。 小车机构设计参数: 小车运行速度38.8m/min,大车运行速度77m/min,轨距2700mm,参考轮距2600mm, 小车参考自重:约40t,工作级别M6。
