M4504-3吨电动葫芦模型设计[含SW三维图] 下载积分：100　资料编号： M4504

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

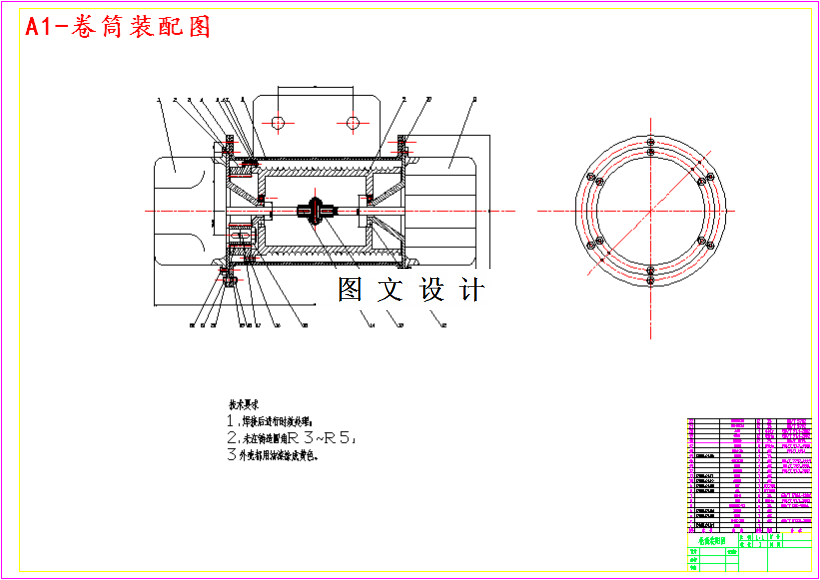

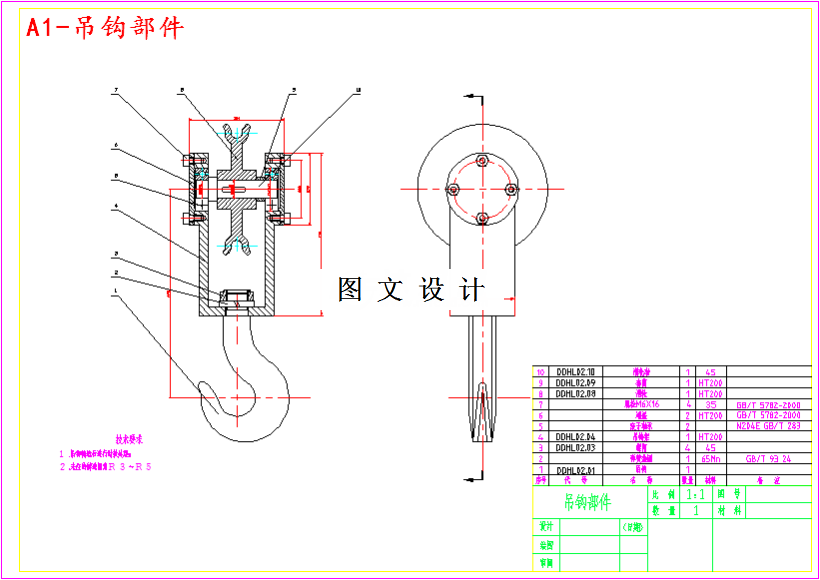

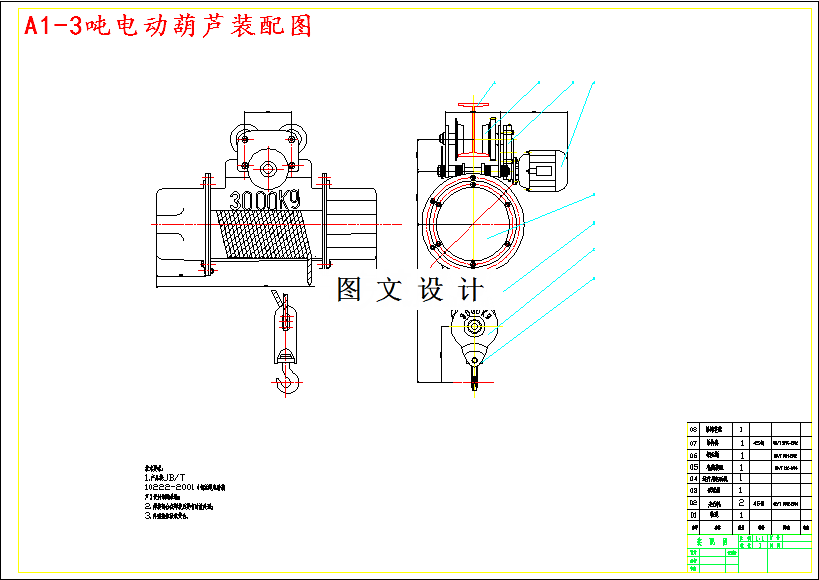

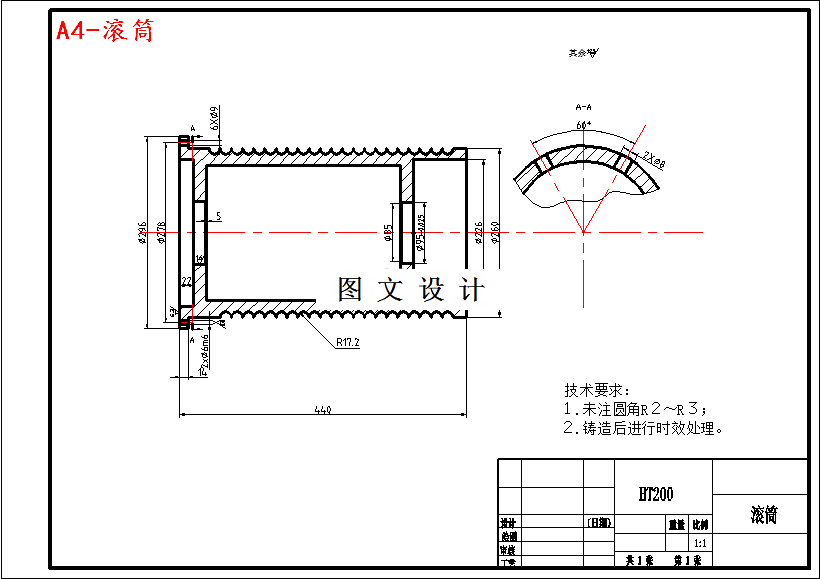

CAD版本图纸，共11张

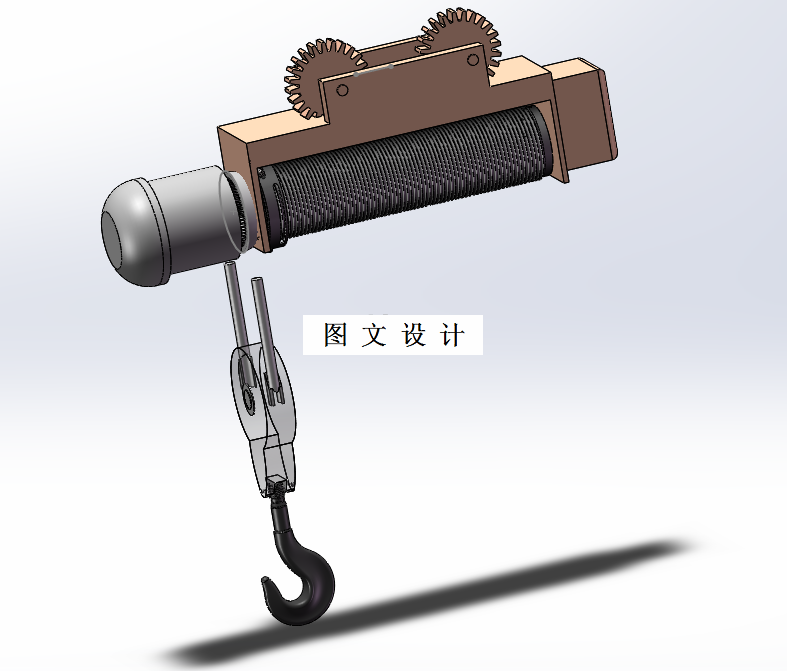

SW三维图一套

摘要

起重机是用来达到安全生产，提高工作效率，减轻繁重的体力劳动的起重运输机械，起重机械的主要部件之一是电动葫芦。它主要弹性联轴器，运行装置，卷筒部件，速度控制器，吊钩部件，锥形转子电机等部分构成。本设计根据要求，对3t单钩电动葫芦的三维设计选择和确定整体方案，然后对葫芦进行整体设计。根据设计任务书要求，首先参考CD1型电动葫芦对3t单钩移动电动葫芦进行工艺分析和设计，确定合理机构及装配方案，然后进行电动机和减速器的外形设计，钢丝绳的技术及选用，卷筒部件的设计，再验算齿轮的传动比，选定所需齿轮的参数，并进行载荷强度计算,已确保轴承、键、轴套等各种零部件的合理性，通过SolidWorks画出葫芦装配图。最后对所用弹性联轴器做出一定计算。
