M4505-便携式预制品大孔径钻孔装置的设计 下载积分：50　资料编号： M4505

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

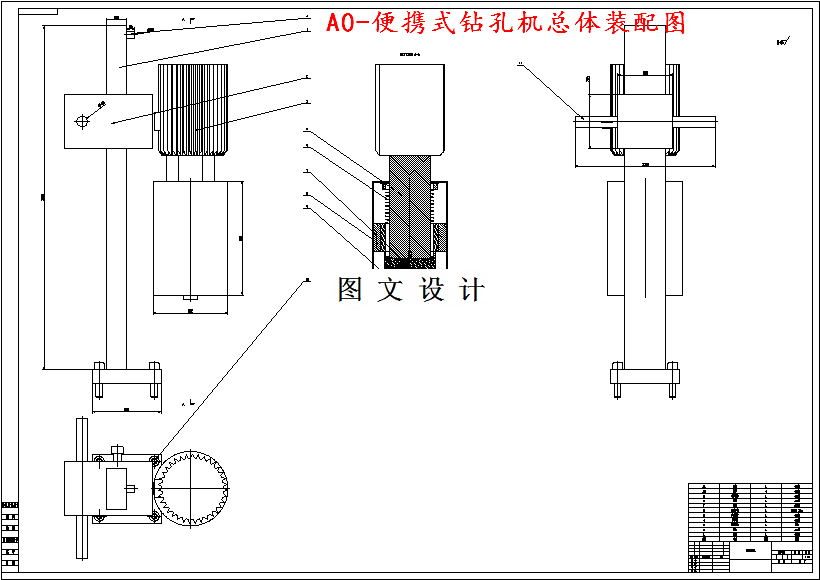

CAD版本图纸，共5张

摘要

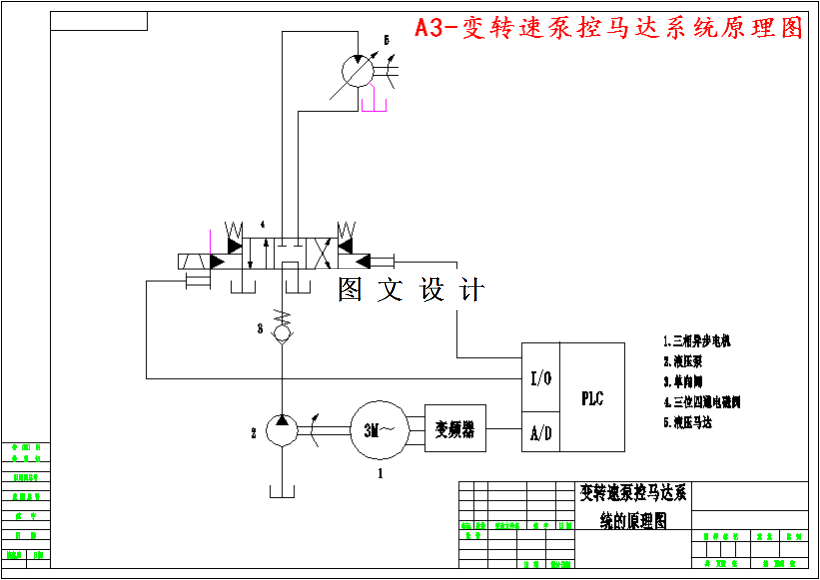

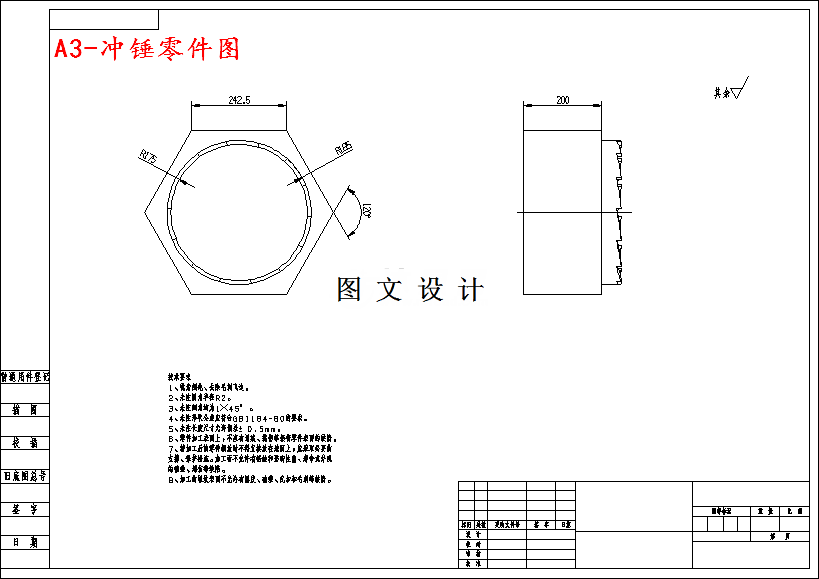

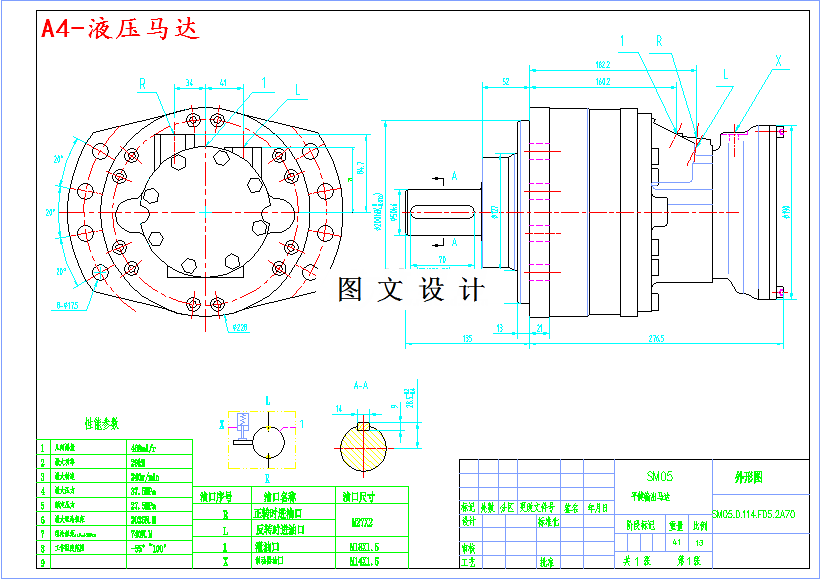

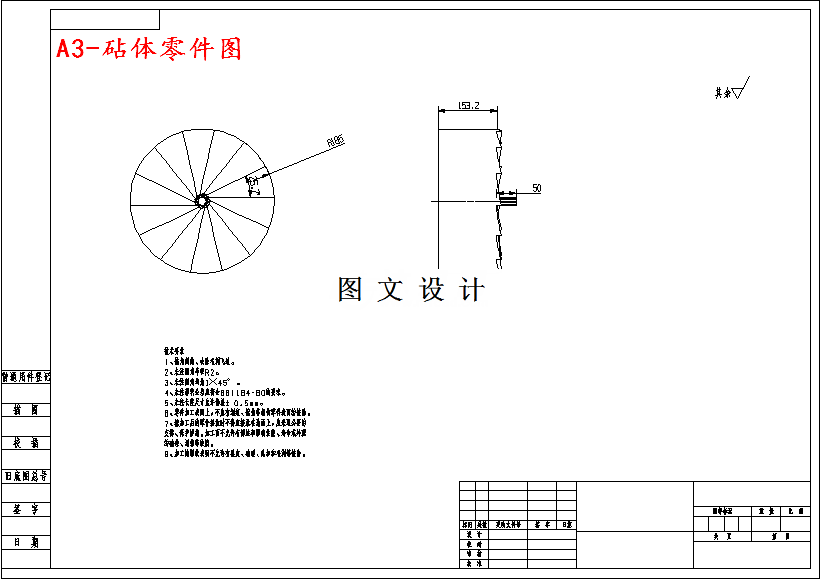

本设计结合当前冲击钻及工程水钻的发展现状，以及不同的应用实例，有针对性地对预制品钻孔装置进行了结构设计与理论分析。钻孔系统主要由电机、液压系统以及冲击发生装置几部分组成。本设计从冲击钻孔的基本原理入手，对冲击发生装置进行了较为详细的设计，并运用软件对其进行了造型。然后，根据钻孔装置的工作原理，对液压系统进行了设计。并通过计算与分析，确定了液压泵、液压马达以及电机的类型。完成以上的设计后，本设计对钻孔装置的支架进行了结构设计，并进行了造型。
