M4512-汽车五档手动变速箱的机械设计 下载积分：50　资料编号： M4512

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

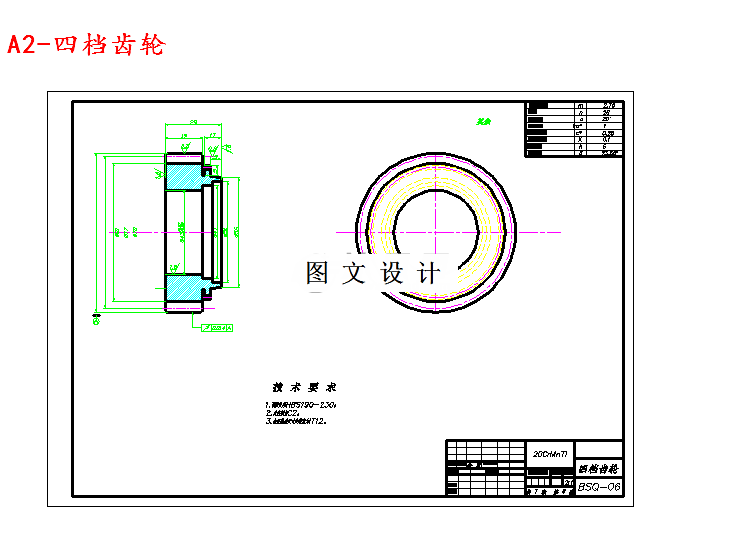

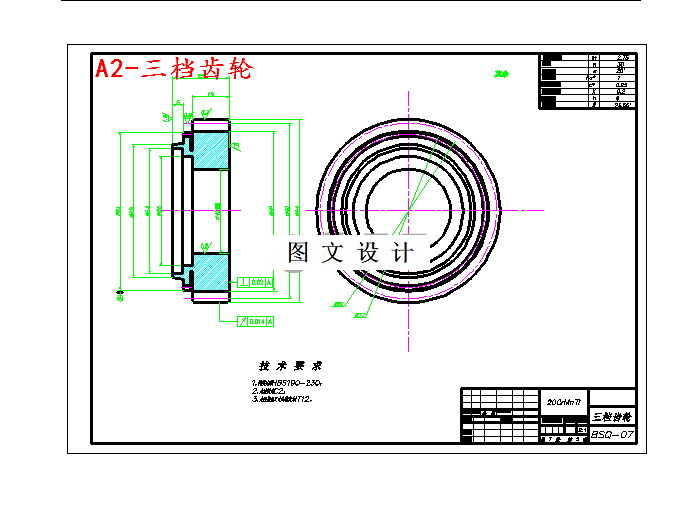

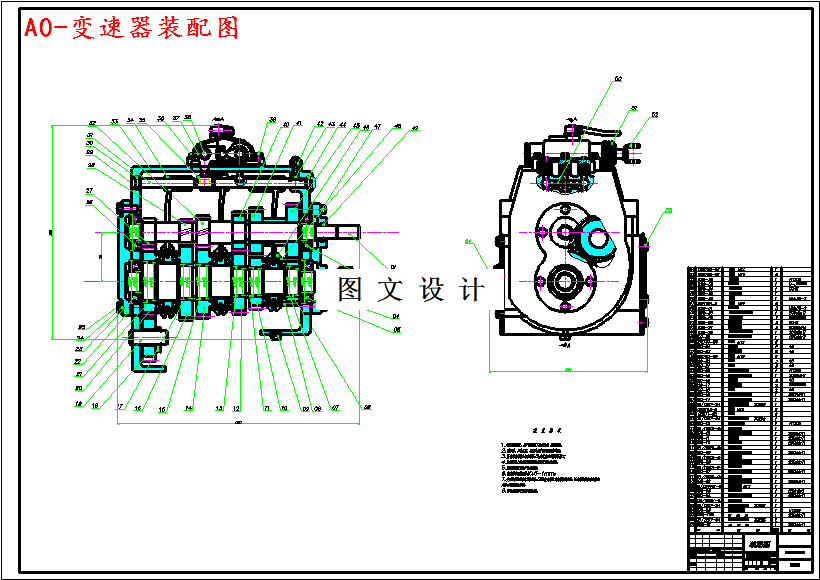

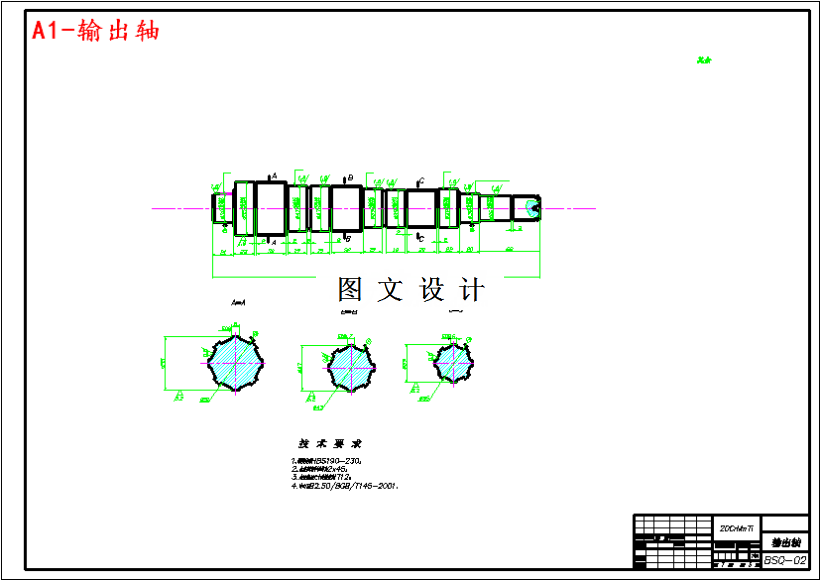

CAD版本图纸，共7张

摘要

本设计从前驱动变速器的总体方案开始，对传动系统的方案进行分析，档位的布置形式进行研究分析，变速器基本参数的选择，零部件结构方案的分析确定，同步器、操纵机构及箱体的设计选用。匹配发动机，可以合理使用，能安全在汽车上使用，其次要考虑它的经济成本，能给汽车带来足够大的动力，满足各种路况。对于齿面的抗磨损性要有较高的要求，点蚀，胶合的现象一定避免发生，抵抗变形的能力要高。轴计算和检查。对轴进行分析，强度，刚度都要满足要求。了解同步器的工作原理，选择最适合自己设计的同步器，计算其各参数，确定同步器。再对操纵机构设计，让换挡机构稳定安全。最终，用AutoCAD软件完成变速器装配图和零件图的绘制。设计两轴式变速器，以进一步提升前驱动变速器的性能，增加前驱动汽车市场，满足不同层次的需求。原始数据及技术要求 1．发动机排量： 1.6L 2. 最大功率（Kw(ps)/rpm)：74/6000。 3. 最大扭矩（N·m/rpm)145/3800 4. 最大车速（km/h) 185   806659
